桌面摇头送风台扇结构设计方案

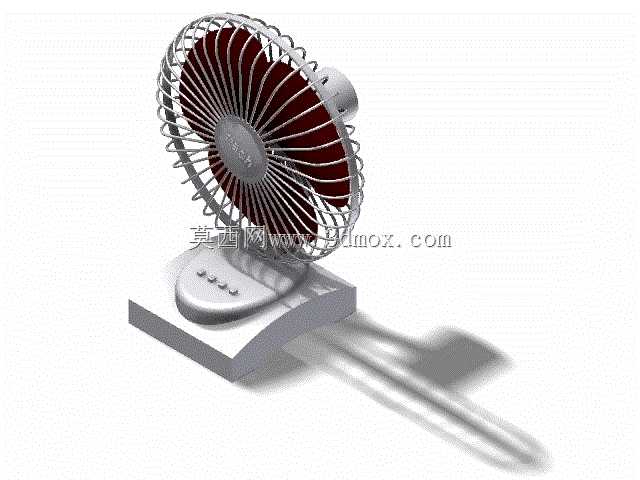

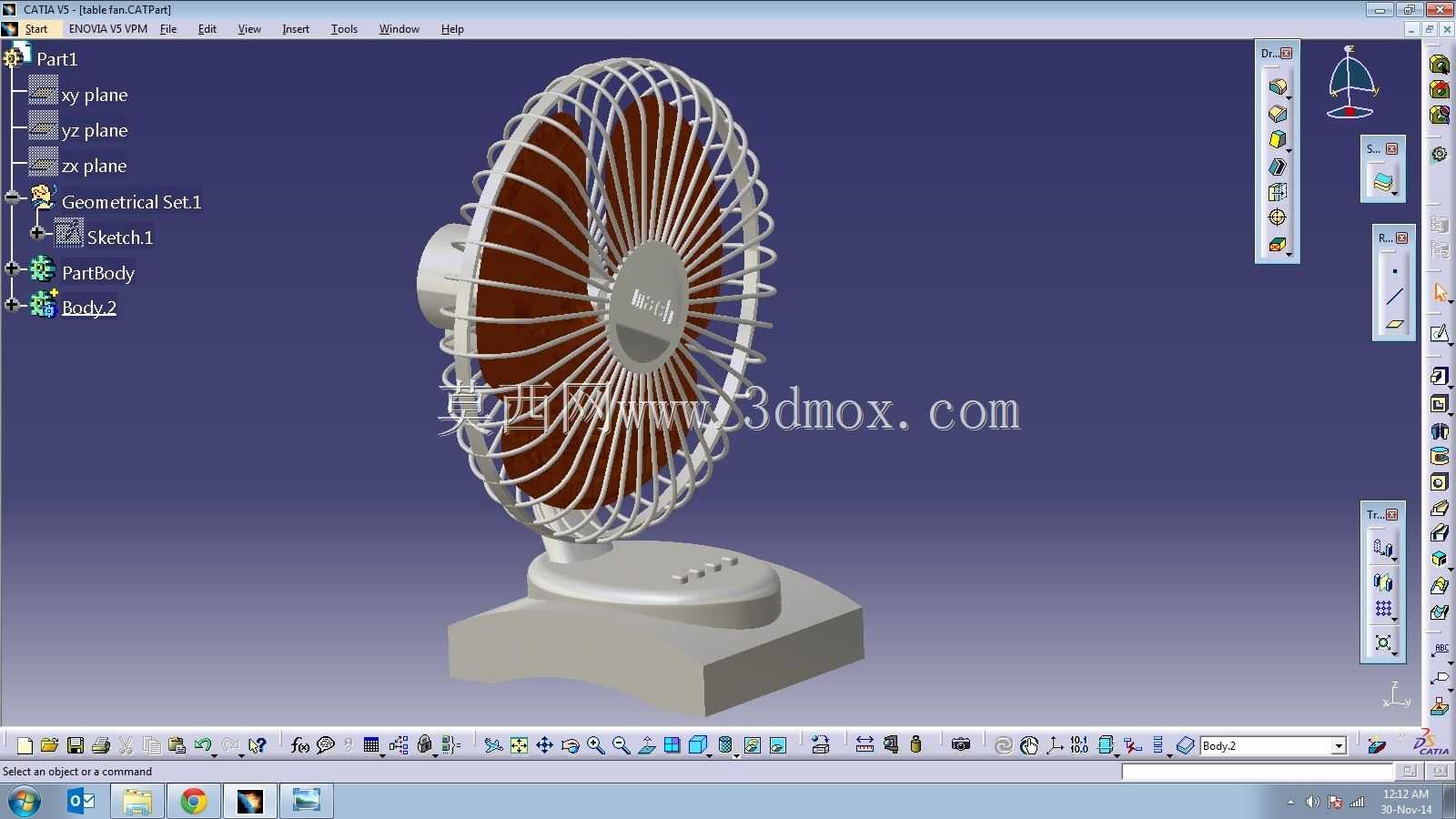

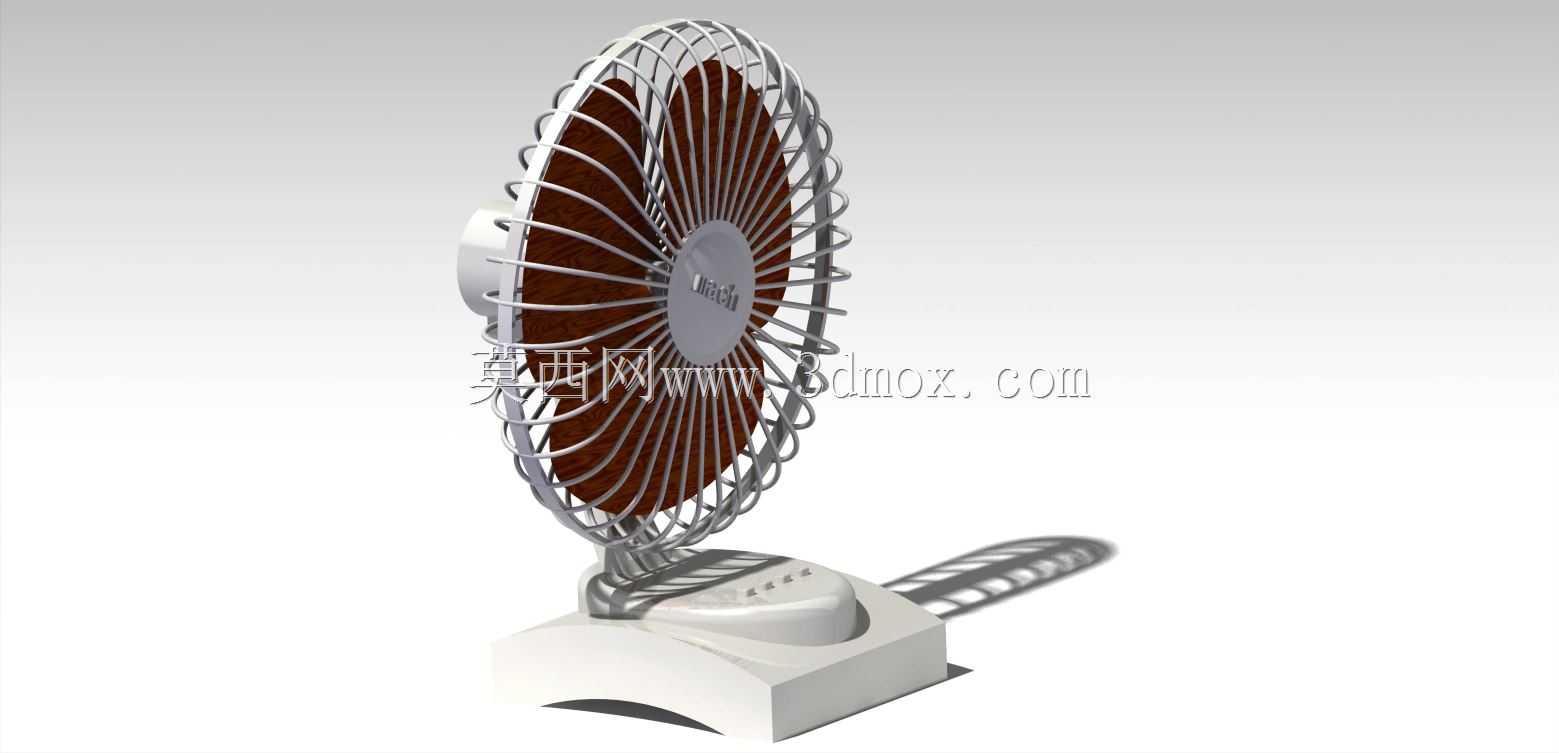

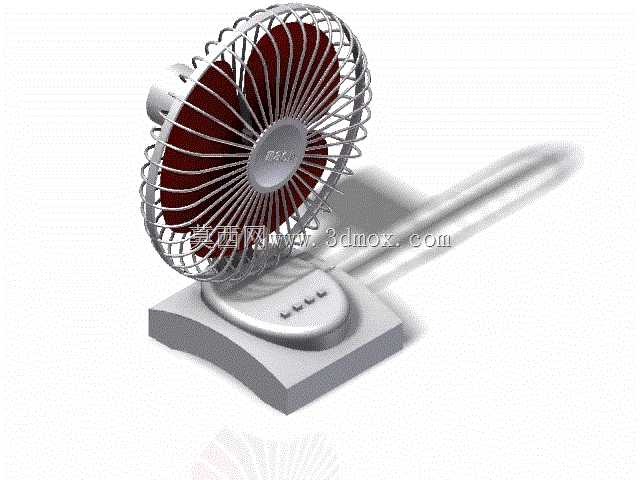

这款台扇的三维结构围绕近距离桌面送风场景搭建，常见于办公工位、家用书桌、小型操作台等人员长期久坐的区域，用于在密闭或空气流通较弱的空间内形成定向气流，加速体表汗液蒸发，改善局部热舒适度。整机采用前网罩、后网罩、扇叶、机头、俯仰连接支架与底座的分层布局，各部件之间的装配关系清晰，可直接用于结构干涉检查与外观比例验证。

从功能实现来看，扇叶位于前后网罩围成的防护空间内，运转时将轴向气流向前推送。网罩钢丝间距经过控制，既保证通风面积，又避免手指误触转动部件。机头内部容纳驱动与传动结构，外部壳体承担防护与造型作用，后侧预留的凸起结构可用于布置出线或散热区域。俯仰连接支架位于机头与底座之间，承担机头重量并提供角度调节能力，使送风方向可在一定范围内上下调整，满足不同坐姿与桌面高度下的使用需求。

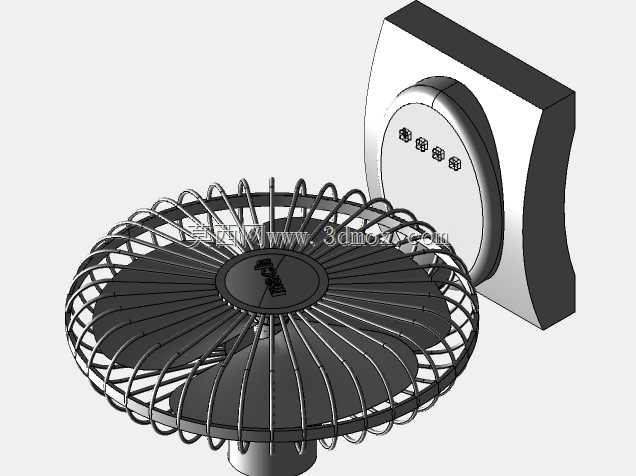

底座作为整机支撑件，采用近似方形的低矮轮廓，底面接触面积较大，能够降低整机重心，减少扇叶运转时的振动传递与倾覆风险。底座上表面设置控制区域，可布置按键、旋钮或状态指示结构，便于使用者在桌面位置直接操作。底座内部还可容纳配重、电路板与走线空间，其外形边界决定了产品在桌面上的最小占位，也为后续包装内衬设计和堆叠运输提供尺寸依据。

设计思路上，模型没有采用复杂的异形曲面，而是以规则的圆形风罩、柱状机头和方正底座形成稳定视觉关系。前后网罩通过外圈包边与卡扣结构组合，便于拆装清洁；扇叶中心与机头输出轴保持同轴，减少高速旋转时的偏心振动。支架与机头、底座之间的连接位置预留转动副空间，使俯仰动作不会与外壳发生摩擦。线缆从机头经支架走向底座，再从底座后侧或底部引出，可避免走线外露影响外观。

在安装边界方面，产品放置时需要在网罩前方保留足够的送风距离，后侧与障碍物之间留出进风间隙，上方及侧向则需预留摇头或俯仰调节所需的活动空间。底座四角的轮廓决定了桌面最小支撑区域，网罩外径决定了整机最大宽度，机头至底座底部的高度范围则影响其与显示器、文件架、台灯等桌面物品的并置关系。对于结构设计人员而言，该模型可用于校核网罩强度、支架受力、底座稳定性以及内部器件排布；对于选型与展示人员，其完整的外形与装配关系也能直观呈现台式送风设备的组成逻辑。
