旋转式容积杯定量灌装填料机构

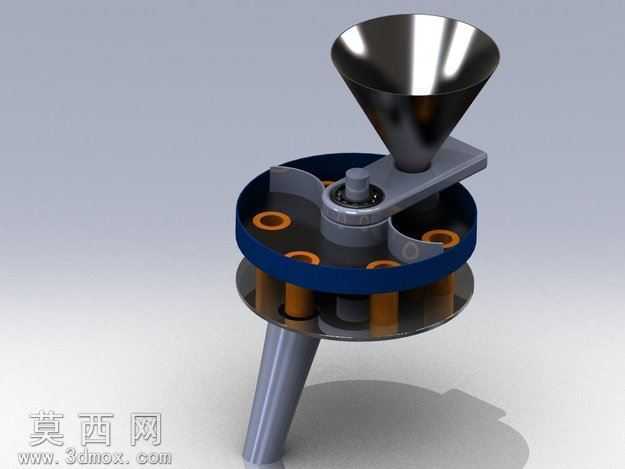

本作品为旋转式容积杯定量灌装填料机构的三维建模成果，建模过程中严格遵循机械设计的装配逻辑与尺寸规范，先完成核心零部件的参数化建模，再按照实际装配约束完成整体组装。模型整体采用立式同轴布局，顶部设置敞口式锥形进料斗，锥面采用大倾角设计，保障待灌装物料可依靠自重顺畅下落，无卡料、积料死角；中部为核心计量旋转组件，包含带多组均匀分布容积杯的旋转转盘、中心定位转轴、轴承支撑结构、固定挡料与导料结构，每个容积杯的内腔尺寸经过精准参数设定，可实现固定容积的物料定量盛装，旋转转盘转动过程中，进料工位的容积杯承接进料斗落下的物料，多余物料被顶部平挡板刮平，保证每杯盛装的物料容积一致，当容积杯转动至下料工位时，杯底对应位置的下料口开启，物料顺着下部锥形出料嘴落入待灌装容器中，完成单次定量填料动作。材质渲染方面，锥形进料斗、出料嘴与金属结构件采用抛光金属材质，还原不锈钢零件的高反光金属质感，表面设置细微的磨砂纹理避免塑料感过重；旋转转盘主体采用深蓝色工程塑料材质，与金属零件形成清晰的视觉区分；容积杯内部的衬套采用橙色耐磨工程塑料材质，既突出计量腔体的结构，也还原实际设备中耐磨易损件的材质特性；中心轴承部分还原了金属保持架与滚动体的细节，提升模型的真实感。设计思路上，该机构针对颗粒状、粉状物料的定量灌装场景，采用容积式计量原理，相比称重式计量结构更简单、灌装速度更快，适合小规格容器的连续化高速灌装作业；建模时重点还原了各运动部件的配合间隙，旋转转盘与固定挡料板之间的间隙控制在合理范围，既保证转动顺畅无卡滞，也避免物料从间隙泄漏；所有零部件的倒角、圆角细节均按照机械加工工艺要求设置，无尖锐棱角，还原真实零件的加工特征；装配关系完全符合实际设备的装配逻辑，可直接用于装配干涉检查、运动仿真演示，直观展示容积式灌装的工作原理，也可作为灌装设备设计的参考模型，用于方案展示、结构优化与教学演示场景。
