200mm规格方形轴流家用通风扇结构设计

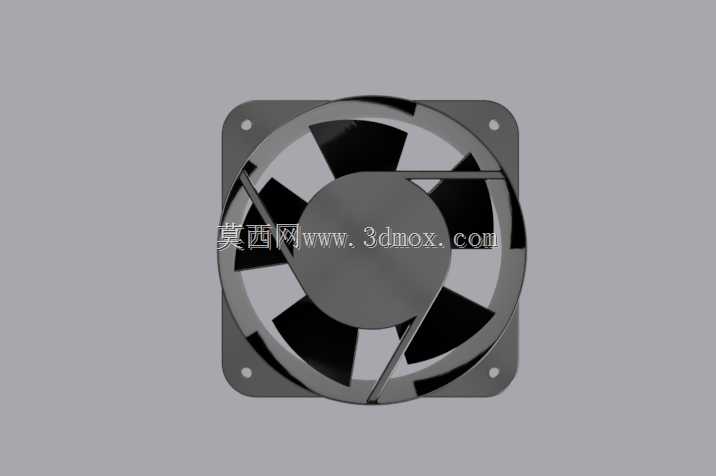

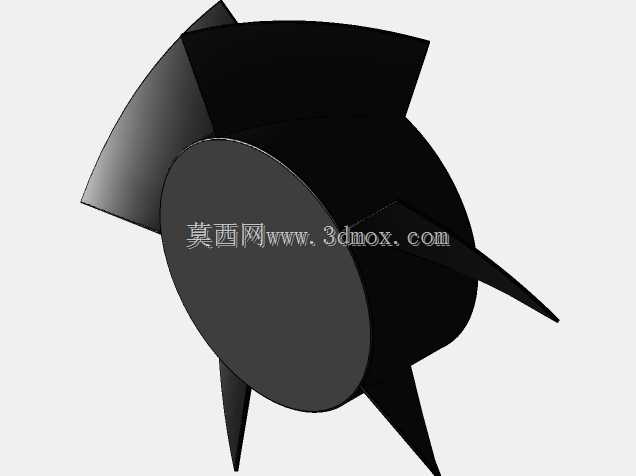

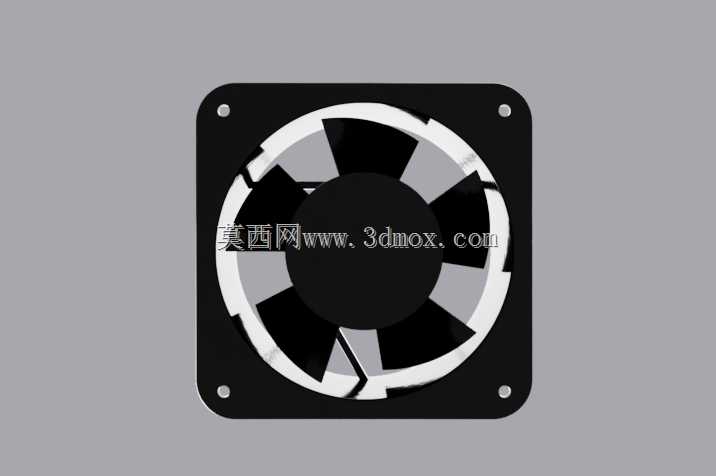

在民用通风与小型设备散热场景中，这类方形轴流通风扇的应用覆盖范围极广，小到家用柜体通风、厨卫间辅助换气，大到小型工控机柜散热、精密设备局部风冷配套，都能见到同结构产品的身影。从结构设计逻辑来看，这款通风扇采用外方内圆的经典布局，外框为方形安装法兰结构，四个角预留安装固定孔位，能直接适配标准方形开孔的安装场景，安装时无需额外定制转接支架，大幅降低现场装配的适配成本。整体外形尺寸严格控制在200x200x60mm，这个尺寸规格是民用小风量通风场景的通用边界，既不会因为厚度过大占用过多安装纵深空间，也能保证足够的扇叶旋转直径来满足风量输出要求。扇叶采用多叶式轴流设计，叶片曲面经过流体力学优化，能在电机额定转速下以较低的风阻推动空气定向流动，同时兼顾运行噪音控制，适配家用场景对低噪运行的要求。外框中部的圆形区域为扇叶容纳腔，边缘设置防护格栅结构，既可以避免异物接触旋转扇叶引发安全隐患，也不会对进风出风的风路造成过多遮挡，保证通风效率。驱动部分采用内嵌式电机布局，电机直接固定在外框中心的安装位上，动力输出轴直接连接扇叶轮毂，省去了皮带传动、齿轮传动等中间传动结构，既减少了传动环节的能量损耗，也降低了长期运行的故障概率，同时让整体结构更加紧凑。在实际选型适配时，这类方形通风扇可以直接嵌入标准尺寸的安装开孔，通过四个角的固定孔用螺丝完成锁紧固定，安装后外框与安装面贴合平整，不会出现突出或者凹陷的情况，适配家装柜体、设备机箱的平整外观要求。从风路设计来看，扇叶旋转时带动空气从格栅一侧进入，经过扇叶加压后从另一侧定向送出，形成稳定的轴向气流，能够快速带走密闭小空间内的淤积热量或者浑浊空气，实现局部空间的空气循环与散热换气需求。结构建模过程中，需要重点把控外框安装孔的位置度公差，保证现场安装时孔位能够精准对齐，同时要控制扇叶与外框内壁的间隙，既要避免间隙过小导致扇叶旋转时擦碰外框，也要避免间隙过大造成气流回流损失，影响通风效率。另外外框的加强筋布局也经过优化，在保证整体结构强度的前提下，尽可能减少筋条对风路的阻挡，同时降低材料用量，控制产品整体重量。
