剖视展示型深沟球轴承三维结构设计

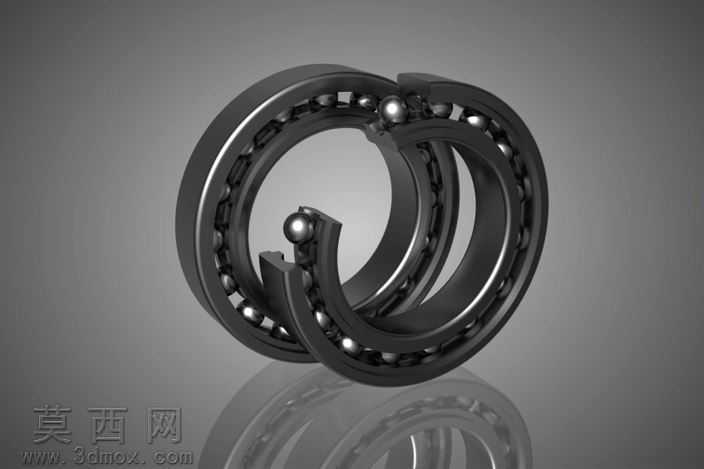

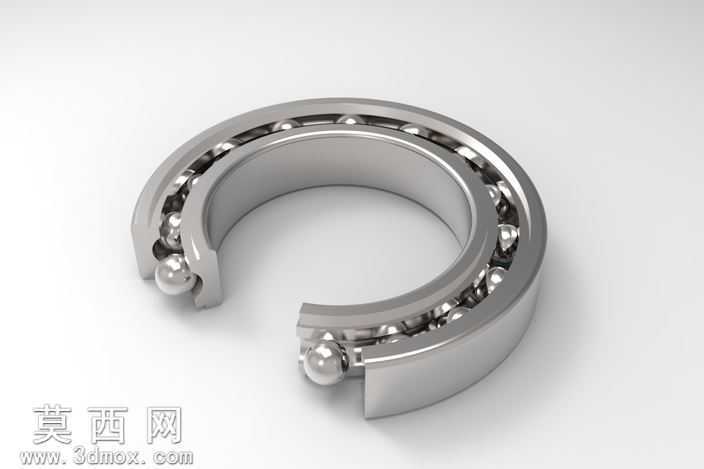

本作品为深沟球轴承的三维结构展示模型，采用剖视视角呈现轴承内部完整构造，建模过程严格遵循滚动轴承的通用结构设计规范，首先通过草图绘制完成轴承内圈、外圈的截面轮廓，利用旋转凸台特征生成内外圈的基础实体，针对内外圈上的滚道结构，采用旋转切除特征精准加工出与钢球适配的弧形滚道曲面，保证滚道曲率与钢球球面的匹配度，满足滚动接触的运动学要求。钢球部分通过圆周阵列特征完成等距排布，阵列过程中严格控制钢球的中心距与节圆直径，确保每颗钢球与内外滚道的接触位置均匀一致，保持架部分采用简化的限位结构设计，通过拉伸与阵列特征完成兜孔结构的制作，保证钢球在运转过程中不会发生脱落或错位。材质渲染阶段，对轴承内外圈、钢球部分赋予抛光金属材质，调整材质的反射率与粗糙度参数，模拟轴承钢经过精加工后的金属光泽与细腻质感，对背景采用浅灰色哑光材质，突出轴承主体的结构轮廓，同时添加柔和的环境光与定向光源，在轴承金属表面形成自然的高光与阴影过渡，清晰展现剖视切口处的结构层次，让观看者可以直观区分内圈、外圈、钢球三个核心组成部分。设计思路上采用局部剖视的展示形式，打破完整轴承的封闭视觉效果，无需拆分装配体即可清晰展示内部滚动体的排布方式与滚道配合结构，既还原了真实球轴承的装配关系，又降低了结构认知的门槛，模型的各部分尺寸比例参考通用深沟球轴承的参数比例设置，内外圈的壁厚、钢球直径、滚道深度之间的比例符合机械设计手册中的相关规范，可作为机械原理教学、五金配件展示、装配结构演示的可视化素材，建模过程中对各特征进行了参数化约束，可通过修改关键尺寸参数快速适配不同规格的球轴承建模需求，整体模型结构完整无冗余特征，曲面过渡顺滑无几何错误，渲染效果真实还原工业轴承的金属质感与精密加工特征。
