流线型透明便携饮用水瓶结构设计

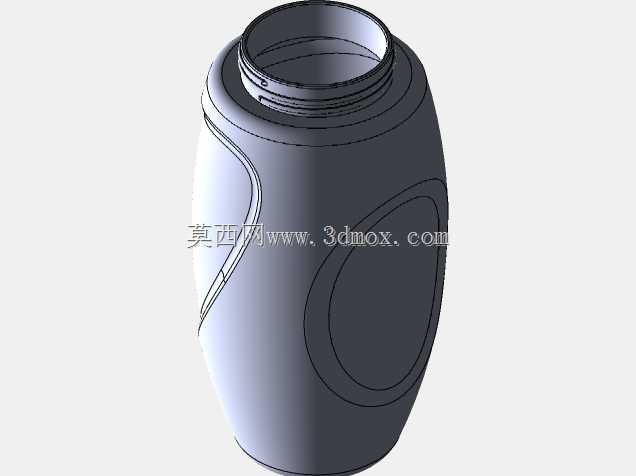

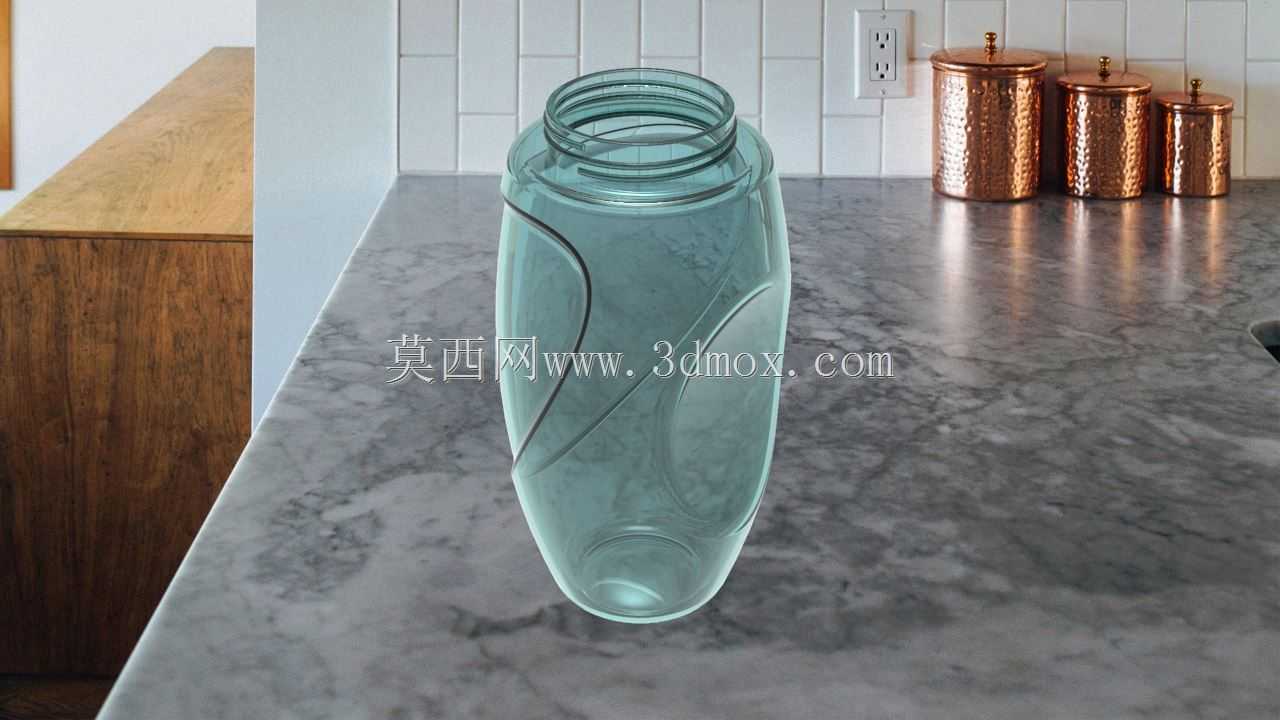

这款瓶体结构主要面向快消饮品包装场景，适配常温饮用水、低糖茶饮等无气饮品的灌装生产需求，可直接对接现有PET吹塑产线的模具工位，无需对现有灌装、旋盖、贴标设备做额外改造。从实际使用场景出发，瓶身中部做了内凹弧面处理，单手握持时指腹可完全贴合凹陷区域，即使瓶身外壁附着冷凝水也不易打滑，适配成年人群的平均掌宽尺寸，握持区域的截面周长控制在合理范围，兼顾不同手型用户的持握体验。瓶口采用标准螺纹结构，匹配市面主流的PP塑料瓶盖，螺纹牙型做了圆角过渡处理，旋合过程中不会出现卡滞、滑牙问题，密封端面的平面度公差控制在0.1mm以内，配合瓶盖内的铝箔垫片可实现完全密封，倒置、常规运输颠簸状态下无渗漏风险。设计阶段优先考虑吹塑工艺的成型可行性，瓶身整体壁厚控制在均匀区间，曲面过渡位置没有锐角结构，避免吹塑过程中出现料流堆积、局部壁厚过薄的问题，瓶底做了内凹球面设计，既提升了瓶体竖直放置的稳定性，也可抵消灌装后内应力带来的底部变形，保证放置在水平台面时无翘边、晃动问题。瓶身表面的流线型凹槽除了提升握持手感，还可作为加强筋结构，提升瓶体的径向抗挤压能力，在运输堆叠过程中，即使受到侧向挤压力也不会出现过度变形、瓶身凹陷无法回弹的问题。建模过程中通过曲面曲率连续处理，保证瓶身外表面无明显棱线，后续做表面贴标时，标签可完全贴合瓶壁，不会出现气泡、翘边问题，同时透明材质的光影过渡更自然，渲染后可直观呈现不同壁厚位置的透光效果，方便前期做外观方案评审时快速判断视觉呈现效果。整体结构没有多余的复杂特征，模具拆分时可直接采用两板模结构，侧面无倒扣特征，无需额外抽芯机构，能有效降低模具加工成本与后期生产维护难度，适配大规模量产的工艺要求。
