小型承压储液容器带侧接法兰结构

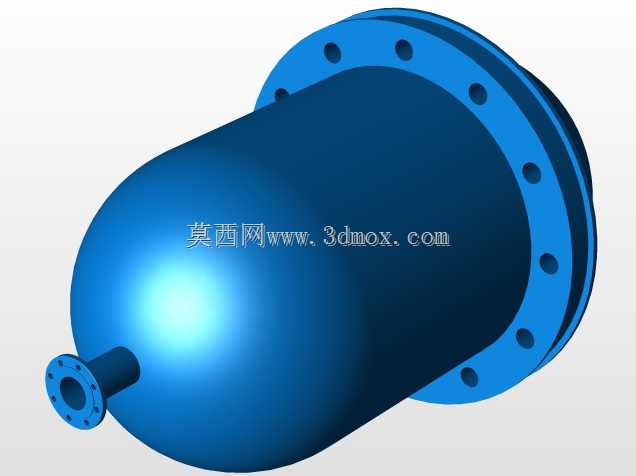

这款小型承压储液容器的设计，最初是面向户外小型场景的流体存储需求，可适配雨水收集暂存、小型酿造环节的酒水存储、日常生产用水的中转存储等场景，在庭院小型供水系统、家庭自酿工坊、户外临时作业供水点都能找到适配的使用位置。从结构设计来看，主体采用椭圆形封头搭配直筒段的承压壳体结构，这种结构形式能在同等壁厚条件下承受更高的内部静压力，避免直角结构带来的应力集中问题，壳体壁厚根据常规0.6MPa以内的常压存储需求做了匹配设计，不需要额外做加强筋结构就能满足日常使用的强度要求。主连接端采用带螺栓孔的平法兰结构，法兰端面预留了密封槽安装位置，可搭配橡胶垫片或者四氟垫片实现端面密封，法兰上的螺栓孔采用均匀圆周排布，适配常规的六角螺栓连接，安装时可根据对接端的法兰标准匹配对应螺栓规格，不需要额外做转接加工。侧部引出的小口径法兰接口，主要作为介质进出的流道使用，接口位置设置在靠近椭圆封头的直筒段下部，能保证容器内介质可以完全排空，不会在底部残留积液，小法兰同样采用标准螺栓孔排布，可直接对接对应通径的管道或者阀门组件，不需要额外定制转接件。从安装边界来看，容器整体的直筒段外径与端部法兰外径做了尺寸差设计，安装时端部法兰可直接搭在支撑框架的安装孔位上，不需要额外做焊接固定支架，也可以根据现场安装条件在直筒段外部加装抱箍式固定座，适配立式或者卧式的安装需求。设计过程中对壳体的转角位置都做了圆角过渡处理，避免加工过程中出现应力开裂问题，同时内部的光滑曲面也方便后期清洗维护，不会在转角位置残留污垢，适配存储饮用水或者酿造类介质的卫生要求。在三维建模过程中，所有法兰的螺栓孔位置、密封面尺寸都参考了常用的管路法兰标准，确保模型导出后可以直接用于工程出图或者加工对接，不需要二次调整安装尺寸，壳体的壁厚参数也做了参数化设置，可根据实际存储介质的压力需求调整壁厚数值，适配不同压力等级的使用场景。
