PET塑料瓶底防滑支撑结构设计

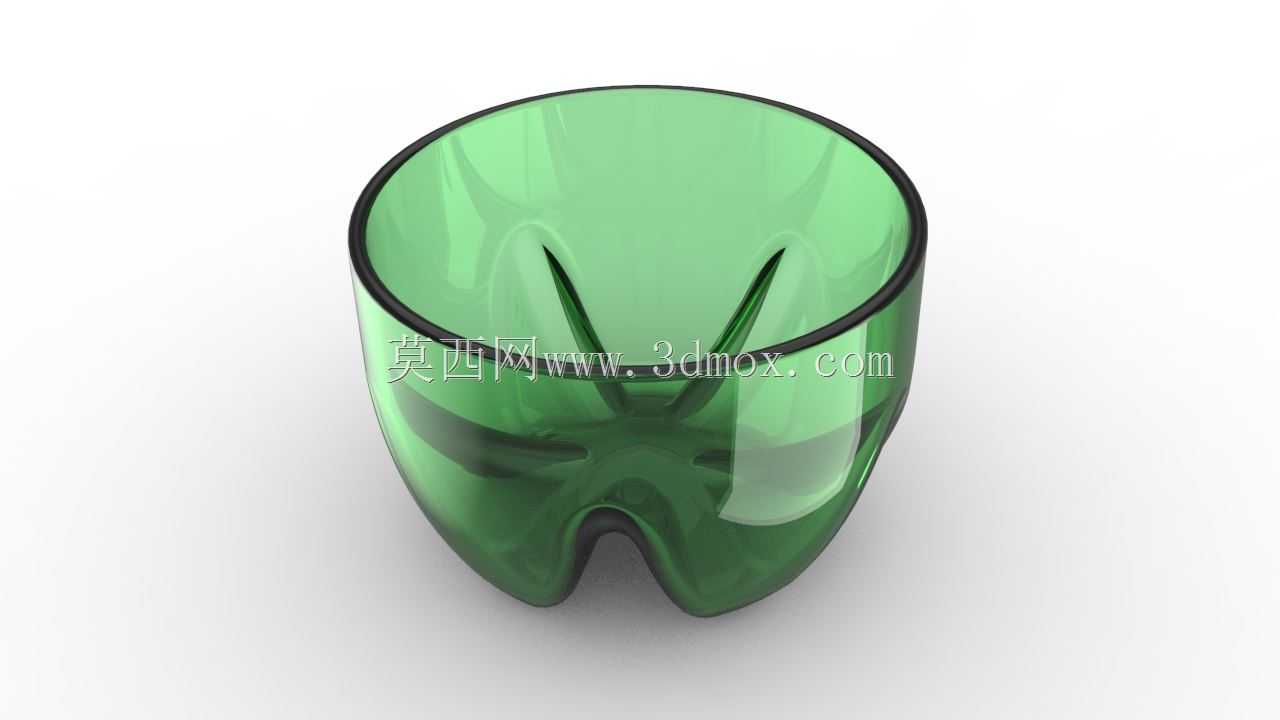

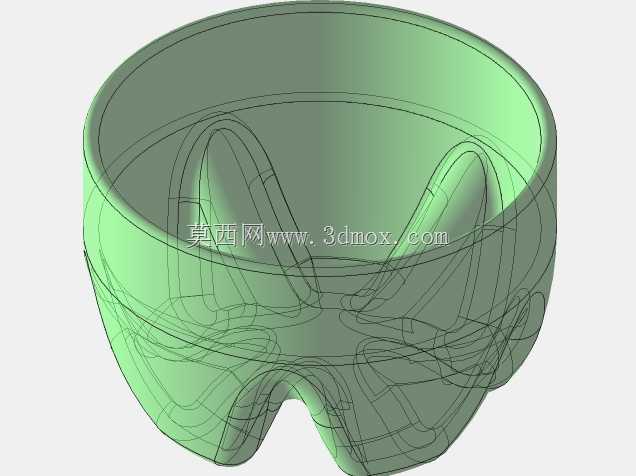

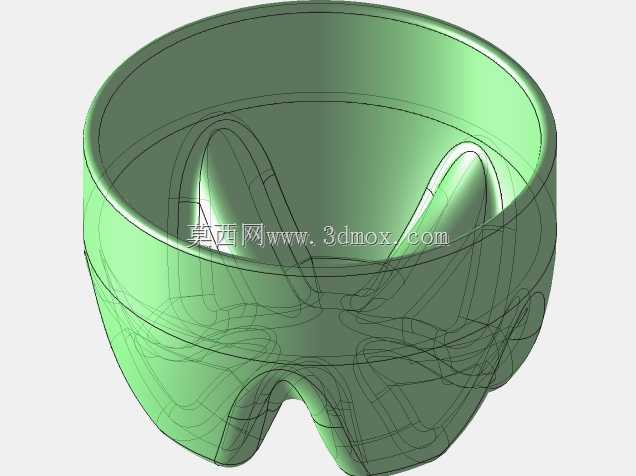

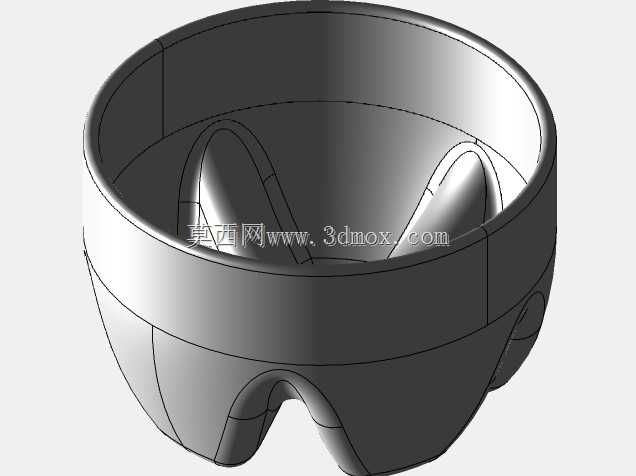

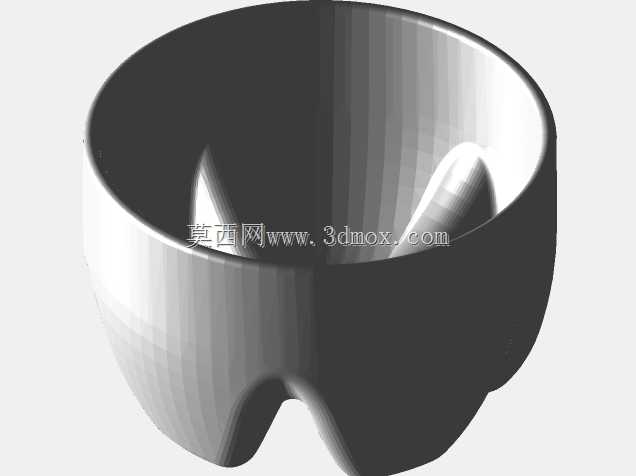

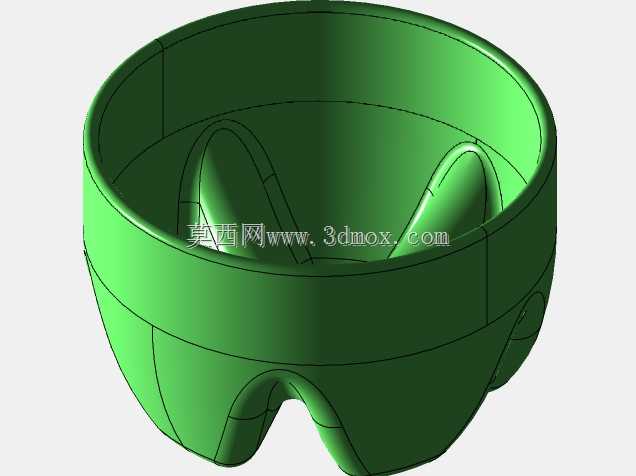

日常接触的PET瓶装饮品，底部的花瓣式支撑结构并非随意设计的造型，而是兼顾成型工艺、堆叠稳定性、内容物承压需求的核心功能部位。这个瓶底结构采用多瓣式内凹支撑脚设计，每一道凸起的支撑筋都从瓶底中心向外延伸至瓶身侧壁过渡区域，支撑脚的末端做了圆弧过渡处理，避免尖锐棱角在吹塑成型时出现应力集中导致的开裂问题。在实际灌装生产线场景中，PET瓶完成吹塑后会进入灌装、旋盖、贴标、堆垛全流程，瓶底的支撑结构首先要满足输送线的平稳传输需求，支撑脚的端面共面度公差需要控制在0.2mm以内，否则在高速输送带上会出现卡瓶、倒瓶问题，影响整线生产效率。堆垛环节中，整箱瓶装产品堆叠层数通常能达到5-8层，底层瓶体需要承受上方整箱货品的静压力，瓶底的内凹弧度与支撑筋的分布角度经过力学优化，能将垂直方向的压力均匀分散到瓶身侧壁，避免瓶底出现凹陷变形导致的站立不稳。设计过程中需要兼顾吹塑工艺的成型可行性，支撑筋的拔模角度设置在3-5度，既保证成型后模具能顺利脱模，也避免筋位过厚导致的冷却不均出现缩痕，同时内凹的中心区域预留了足够的变形余量，当瓶内装入碳酸类带气饮品时，内部气压会让瓶底产生轻微向外的弹性形变，预留的变形空间能避免瓶底被气压顶出导致的放置倾斜。支撑脚之间的凹槽结构并非仅为造型考虑，凹槽的弧度设计能让瓶底在接触少量冷凝水时，通过凹槽形成导流通道，避免瓶底与放置面之间形成水膜导致打滑，同时多瓣式的支撑结构也能提升瓶底的抗冲击性能，当瓶装产品从一定高度意外跌落时，支撑筋能先吸收冲击能量，减少瓶底直接开裂漏液的概率。瓶身与瓶底的过渡区域采用渐变圆弧过渡，避免直角过渡带来的应力集中，在日常手持搬运过程中，这个过渡区域也能贴合手指的握持弧度，提升握持的舒适度。结构建模过程中需要重点验证支撑脚的共面度、筋位厚度均匀性、内凹区域的变形量三个核心参数，通过曲面建模完成整体造型后，需要做受力仿真分析，模拟满瓶状态下的静压力、跌落冲击、内部气压承压三个工况的形变情况，调整筋位的厚度与分布角度，在保证结构强度的前提下尽可能减少瓶坯的用料，降低单瓶的生产成本。
