德国海福乐同款152毫米镜面不锈钢门用刷新螺栓

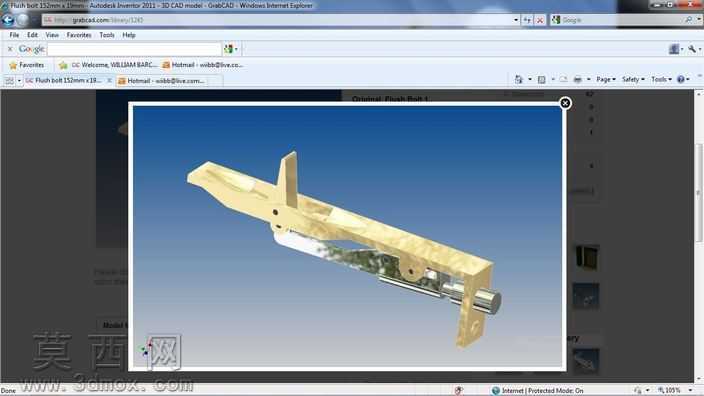

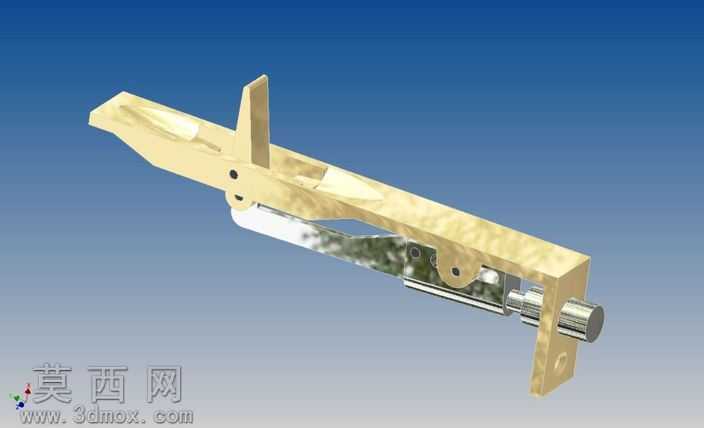

本模型为门用刷新螺栓结构，采用Autodesk Inventor完成全参数化三维建模，整体建模过程严格遵循实际五金配件的加工尺寸逻辑，以152毫米总长、19毫米核心配合尺寸为基准进行1:1比例还原，保证各部件装配公差符合民用五金件的实际生产标准。建模阶段首先完成主体长条形基座的特征构建，通过拉伸、切除命令完成基座上的铰接孔位、安装定位槽的细节刻画，确保基座的壁厚、孔位同轴度完全匹配实际产品的结构强度要求；随后构建扳动触发件，通过放样命令还原扳动件的流线型握持轮廓，对铰接位置的圆角过渡进行精细化处理，避免应力集中的结构缺陷；再完成内部弹性联动结构的建模，对金属弹片的弯折弧度、滑动销轴的配合间隙进行参数化约束，保证扳动触发时的联动行程符合实际使用的动作逻辑，最后构建端部锁止螺栓结构，对螺栓的螺纹段、光杆定位段进行分段建模，还原螺纹牙型的标准参数，确保锁止动作的结构合理性。材质与渲染阶段，主体基座与扳动件采用镜面不锈钢材质，调整材质的反射率、粗糙度参数，还原缎面不锈钢的柔和金属光泽，对边缘的倒角位置进行高光强化，凸显金属加工的精致质感；内部弹片与销轴采用亮面镀铬金属材质，通过调整环境贴图的反射角度，突出镀铬层的高反光特性；渲染时采用渐变蓝色背景，搭配柔和的三点布光，主光源从斜上方投射突出结构轮廓，辅光源补光消除暗部死黑，环境光提升整体金属质感的通透度，最终渲染效果清晰展现各部件的装配关系与材质特征。设计思路上，该刷新螺栓作为门窗配套的紧固锁止配件，重点优化了扳动操作的人机交互角度，将扳动件的触发角度设置在符合人手操作的舒适区间，内部联动结构采用杠杆放大原理，仅需较小的扳动力即可完成锁舌的伸缩动作，同时整体结构采用隐藏式弹性组件设计，避免外露部件积灰卡顿，提升长期使用的可靠性，安装孔位的位置设计兼容常规门板的安装尺寸，无需额外开孔即可完成替换安装，兼顾了实用性与外观的精致度，完整还原了德国海福乐同款产品的结构优势与外观质感。
