带内花键轮盘式挤压成型构件结构设计

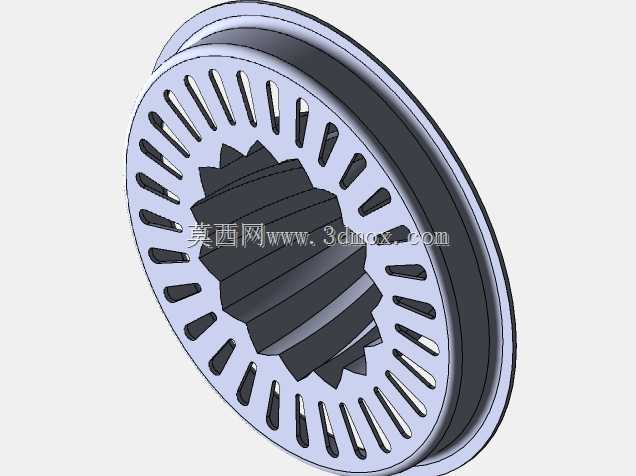

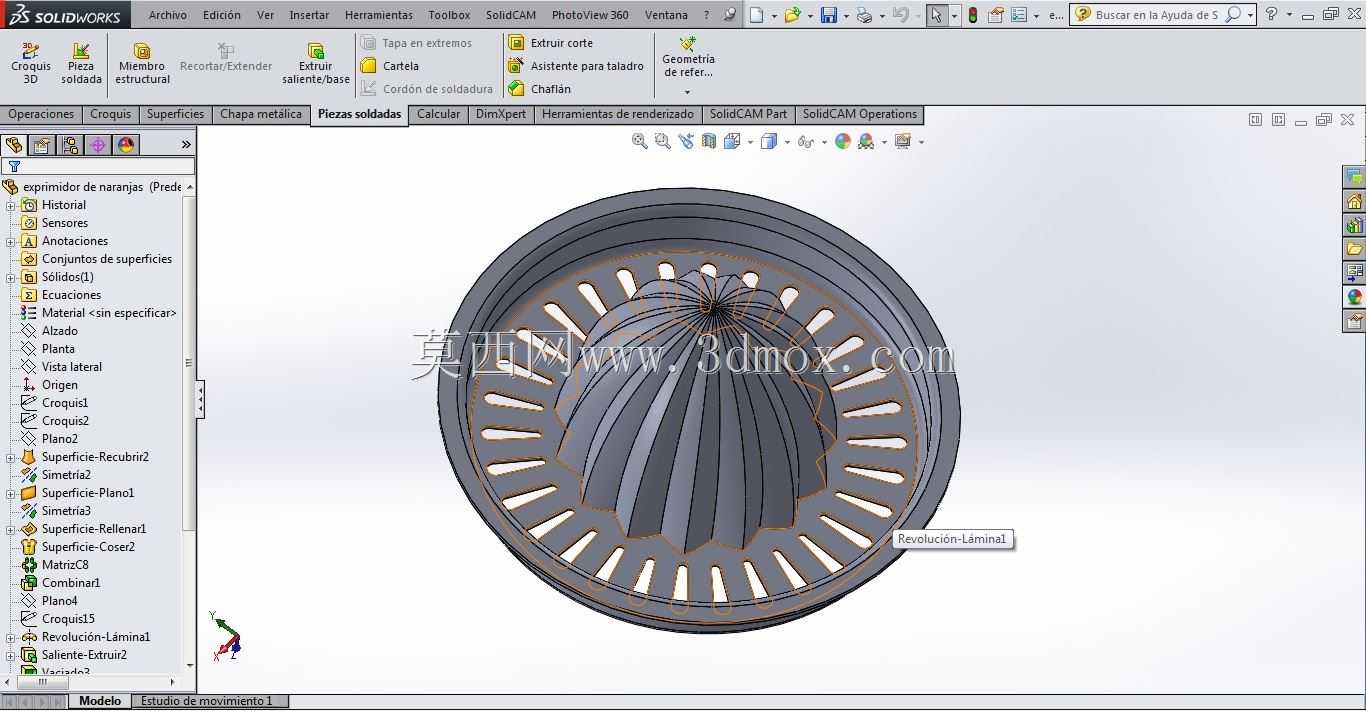

该轮盘式挤压构件主要应用于物料挤压成型设备的执行端，在食品加工、橡塑混炼、小型粉体压制成型场景中承担物料施压、匀料输送的核心作用，安装于挤压腔体的出料端位置，工作时随主轴同步回转，依靠盘面的通槽结构完成物料的导流与均布挤压，避免腔体内物料结拱、出料不均的问题。从结构设计逻辑来看，构件采用轮盘式对称布局，外圆设置双层限位凸缘，安装时可直接嵌入腔体端部的定位卡槽，无需额外设计轴向压盖即可完成径向与轴向的定位约束，安装边界的配合公差选取基孔制间隙配合，兼顾拆装便捷性与回转过程的同轴度要求。内孔采用矩形花键结构，与主轴的花键段直接配合传递扭矩，相比平键连接可承受更大的交变挤压载荷，适配挤压作业中频繁出现的载荷波动工况，花键齿的定心方式采用大径定心，加工时可通过拉床一次成型，降低批量加工的工艺难度。盘面均匀分布的长条形通槽沿径向呈放射状排布，槽体的宽度与深度根据目标挤压物料的粒径设计，既保证物料可顺利通过槽体完成挤出成型，又能通过槽边的锐边结构对结块物料完成破碎，槽体的拔模斜度设置为1.5度，避免物料黏附在槽壁造成堵塞。构件的整体厚度根据挤压腔体的安装空间确定，外圆直径与腔体出料口的内径匹配，安装后盘面与腔体内壁的间隙控制在0.2mm以内，防止物料从间隙泄漏造成回料问题。设计过程中针对回转工况做了动平衡校核，由于整体结构为完全中心对称布局，静平衡即可满足1500r/min以内的回转作业要求，无需额外添加平衡块，简化了后续加工工序。盘面的外缘凸缘高度设置为5mm，既可以在安装时起到导向定位作用，又能在回转过程中阻挡物料向外飞溅，配合腔体端部的密封结构形成封闭的挤压作业腔。
