立式家用直饮供水水冷机外观结构设计

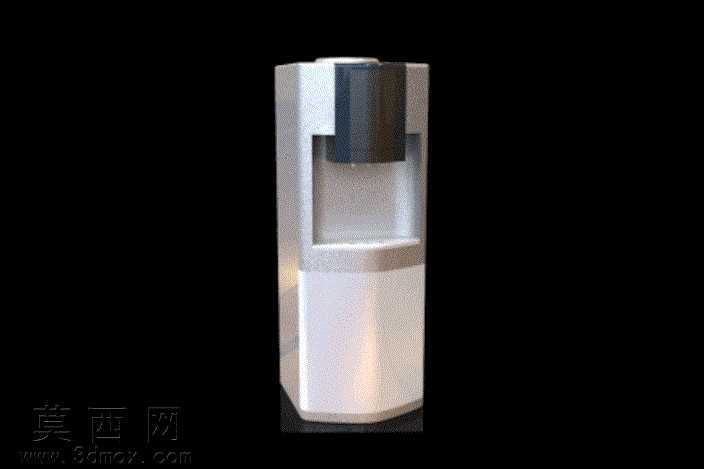

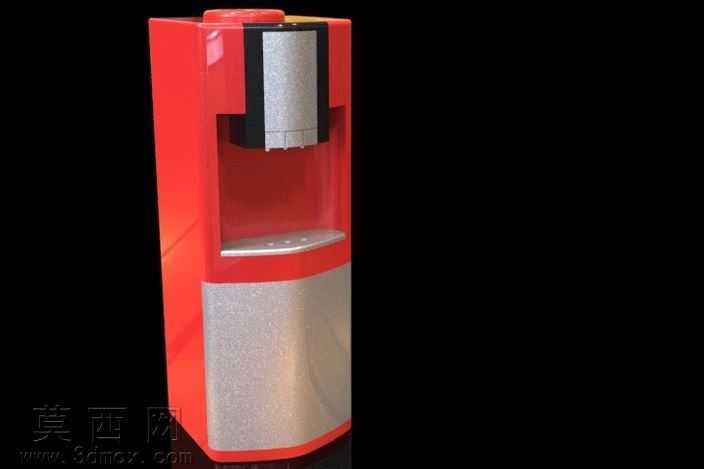

本作品为立式水冷机三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循工业产品外观设计的比例规范，整体造型为立式长方体切角结构，总高与机身宽度、深度比例符合人体工程学取水高度要求，适配日常家用、办公场景的摆放使用需求。建模阶段首先绘制机身主体的草绘截面，通过拉伸凸台命令生成机身基础基体，对机身边角做小圆角过渡处理，避免尖锐棱角带来的磕碰风险，同时提升外观的柔和质感。机身正面做内凹式接水区域设计，通过拉伸切除命令生成内凹腔体，腔体边缘做斜角过渡，方便用户放置水杯接水，同时避免取水时水流外溅。顶部出水控制区域采用独立模块化建模，将出水嘴、控制按键区域做拆分设计，黑色操控模块与银灰色机身主体形成撞色视觉效果，通过外观材质的区分提升产品的识别度，操控模块与机身主体的配合间隙控制在均匀的0.5mm，符合家电产品的装配公差要求。材质渲染阶段，机身主体采用磨砂银灰色ABS塑料材质，调整材质的粗糙度、反射率参数模拟真实家电外壳的哑光质感，操控区域采用亮黑色抛光塑料材质，提升操控区域的视觉辨识度，接水区域底部采用浅灰色防滑塑料材质，模拟接水盘的防滑防渗漏质感。结构设计上，机身内部预留了制冷模块、储水模块、管路排布的充足空间，机身侧壁预留散热格栅的安装位，底部预留防滑脚垫的安装槽位，整体结构兼顾外观美观性与内部功能组件的装配合理性。设计思路围绕家用饮水设备的实用需求展开，在保证外观简洁大方的前提下，优化取水操作的便捷性，简化机身多余的装饰线条，让整体造型适配多数家居、办公环境的装修风格，同时所有建模特征均保留完整参数，可根据实际生产需求调整机身尺寸、组件位置，适配不同规格的制冷组件、储水组件装配要求，模型完成后通过干涉检查确认所有组件无装配干涉，可直接用于后续的结构验证、外观手板制作环节。
