斜接式紧固夹具结构设计方案

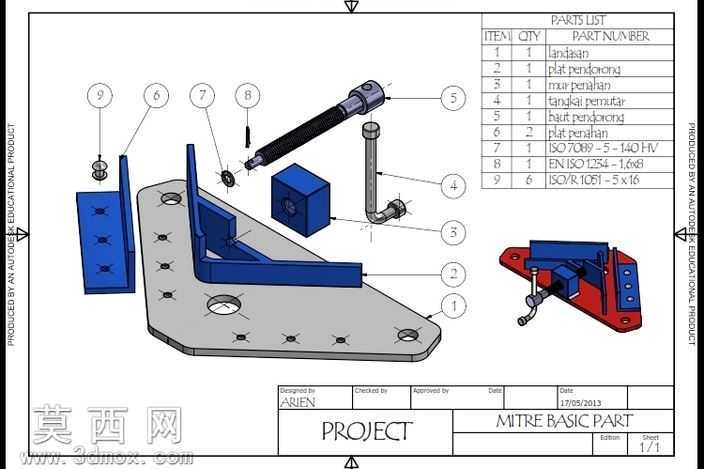

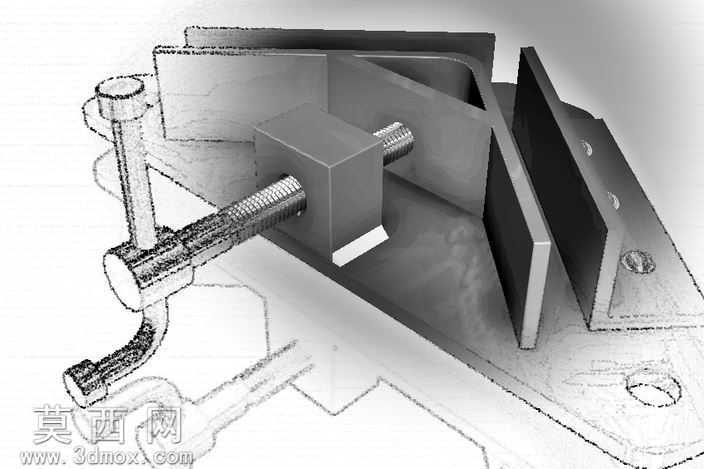

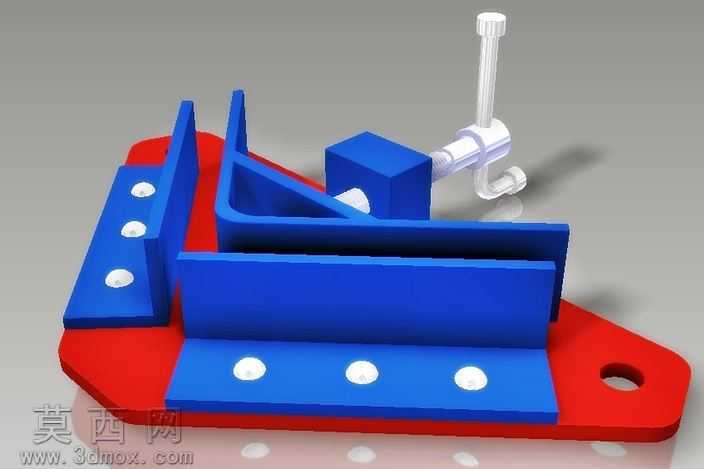

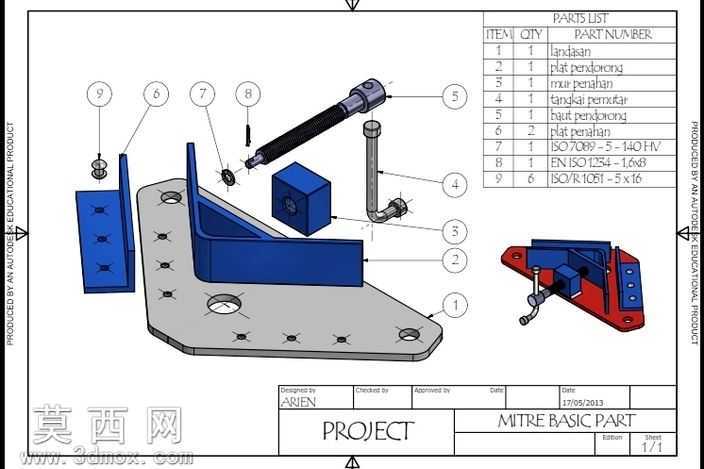

本作品为斜接式紧固夹具的三维设计方案，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先梳理夹具的功能逻辑：该夹具主要用于斜角拼接工况下的工件夹持固定，核心结构包含夹持基座、进给螺杆、活动压块、定位挡边四大功能模块。建模过程中优先绘制基座的基准草图，通过拉伸、切除特征完成基座的基体成型，基座上预留的螺杆安装孔与定位挡边安装槽采用同轴、共面的几何约束，保证各部件装配时的位置精度。进给螺杆部分采用螺旋扫描特征完成螺纹段的建模，与活动压块的螺纹孔设置合理的配合间隙，模拟真实工装的活动进给行程，螺杆端部的摇柄结构采用扫掠、圆角特征处理，兼顾操作握持的人机工学合理性。活动压块与定位挡边的接触面设置平行度约束，保证夹持工件时受力均匀，避免工件装夹变形。材质渲染阶段，基座与压块部分赋予铸铁哑光材质，还原五金工装的金属质感，螺杆与摇柄部分赋予镀锌钢材质，通过调整粗糙度、金属度参数区分不同部件的加工工艺差异，渲染输出时采用工程素描风格叠加实体渲染的效果，既清晰展示夹具的三维立体结构，也通过线稿形式呈现各部件的轮廓投影关系，便于直观理解装配逻辑。设计思路上，该夹具针对斜接拼接场景的装夹痛点，将传统平口钳的垂直夹持结构调整为适配斜角定位的挡边布局，通过单螺杆进给实现双侧工件的同步压紧，结构紧凑操作便捷，可广泛应用于木工拼接、金属型材斜接焊接等加工场景，建模过程中对所有活动部件设置了行程限位的参数校验，避免装配干涉，各零部件的尺寸参数均参考通用五金工装的行业标准设定，具备实际加工生产的可行性，整体模型结构完整，特征树逻辑清晰，可直接用于工程出图、3D打印验证或者工装加工参考。
