铁艺竖杆焊接入户闸门结构设计

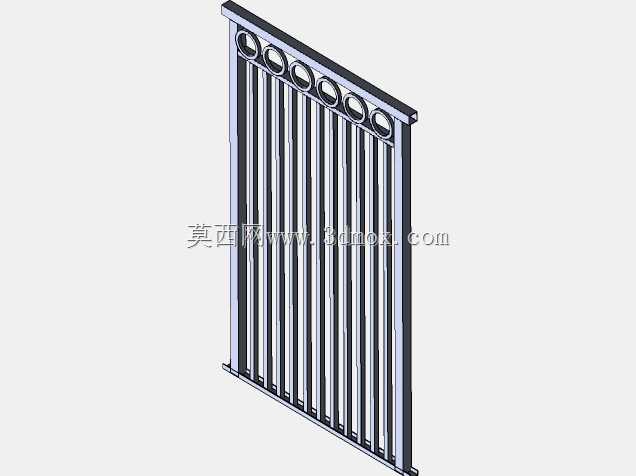

这款焊接闸门主要应用于厂区人行通道、院落出入口、园区侧门等需要人员通行管控同时兼顾防护隔离的场景，日常使用中可实现区域边界分隔、非授权通行阻拦的作用，相比传统铸件闸门，焊接结构的整体刚性更强，运输过程中不易出现构件断裂、连接松脱的问题，现场安装时的适配调整空间也更大。从功能特性来看，该闸门采用等距排列的竖向圆杆作为主体防护结构，竖杆间距控制在常规防钻的安全范围内，既不会因为杆件过密造成材料浪费、整体重量过大，也不会因为间距过宽留下安全隐患，顶部设置的环形装饰构件在不额外增加过多重量的前提下，提升了闸门的外观辨识度，同时可作为安装标识牌、警示灯的预留点位。设计过程中优先考虑了焊接工艺的可实现性，所有构件连接位置均预留了足够的焊接操作空间，竖杆与上下边框的连接采用满焊工艺，焊后打磨平整即可做表面喷涂处理，边框采用矩形管材制作，自身具备足够的抗扭抗弯强度，日常开关门过程中受到的侧向冲击力可通过边框均匀传递到合页安装位，避免局部应力集中造成杆件变形。安装边界方面，该闸门的整体宽度适配常规900-1000mm的人行通道洞口，高度符合民用及工业区域外围防护的常规高度要求，合页安装位预留在侧边边框的上下端位置，可直接与预埋的门框立柱焊接固定，也可通过螺栓连接的方式固定在成品立柱上，底部预留了10-15mm的地面间隙，适配常规硬化路面的铺装误差，不会因为地面轻微起伏造成开关卡顿。顶部边框的环形构件采用等距排布，每个环形件的中心与下方竖杆的中心对齐，保证整体视觉上的规整性，焊接时可通过简易工装快速定位所有杆件的位置，减少单件制作的划线定位时间，适合小批量加工制作。闸门整体未设置复杂的装饰造型，所有外露构件均做圆角打磨处理，避免人员通行时磕碰划伤，侧边与门框配合的位置预留了均匀的配合间隙，长期使用出现轻微变形时也不会出现开关卡滞的问题，表面处理可根据使用场景选择喷塑、刷漆或者热镀锌处理，适配户外露天使用的防腐需求。
