带防滑纹理的参数化塑料饮用水瓶结构设计

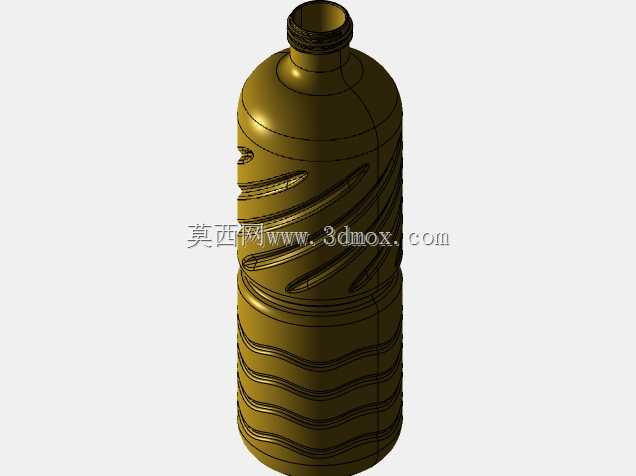

日常流通场景中使用的塑料饮用水瓶，核心功能是实现饮用水的密封存储、便携携带与便捷饮用，适配快消品流通、户外出行、办公场景、零售终端等多类使用环境，设计过程中需要平衡握持手感、结构强度、材料用量、成型工艺多维度的工程需求。这款水瓶的整体造型采用回转体基础构型，瓶口设置标准外螺纹结构，可匹配通用规格的塑料瓶盖，实现瓶口处的可靠密封，避免运输、携带过程中出现液体渗漏问题，螺纹段的尺寸公差控制适配注塑成型后的脱模需求，不会出现螺纹缺料、拔模拉伤的成型缺陷。瓶身中部设计有斜向分布的内凹防滑纹理，该纹理并非单纯的装饰造型，实际使用中可增大手掌与瓶身的接触摩擦力，即便手部沾水或者瓶身外壁凝结冷凝水，也能稳定握持不易打滑，同时斜向纹理的走向适配人手握持时的手指施力方向，长时间持握也不会产生明显的硌手感。瓶身下半部分设置多道环形波浪加强筋，这类环形结构可在不增加瓶身壁厚的前提下，大幅提升瓶身的径向抗挤压能力，避免瓶装水堆叠存储、运输过程中受外力挤压出现瓶身凹陷变形，同时波浪形的筋位过渡可分散应力集中点，降低瓶身受冲击时出现开裂的概率。瓶底部分采用扫掠关系构建的内凹曲面结构，该结构可提升瓶底的放置稳定性，让瓶身直立放置在平面上时不会出现晃动，同时内凹结构可抵消塑料冷却成型时的收缩变形，避免瓶底出现凸起导致放置不稳的问题。整个建模过程采用全参数化驱动逻辑，所有造型尺寸均可通过参数调整快速修改，可快速适配不同容量规格的瓶型开发需求，调整壁厚、纹理深度、筋位高度等参数时，整体模型可同步更新，无需重复构建基础特征，大幅提升同系列产品的开发效率。建模过程中所有曲面均做了顺滑过渡处理，没有尖锐棱角，既适配注塑模具的加工需求，避免模具出现薄钢、尖角影响使用寿命，也能保证吹塑成型时瓶壁厚度分布均匀，不会出现局部过薄导致的强度不足问题。
