改进型耶鲁规格锁销锁结构设计

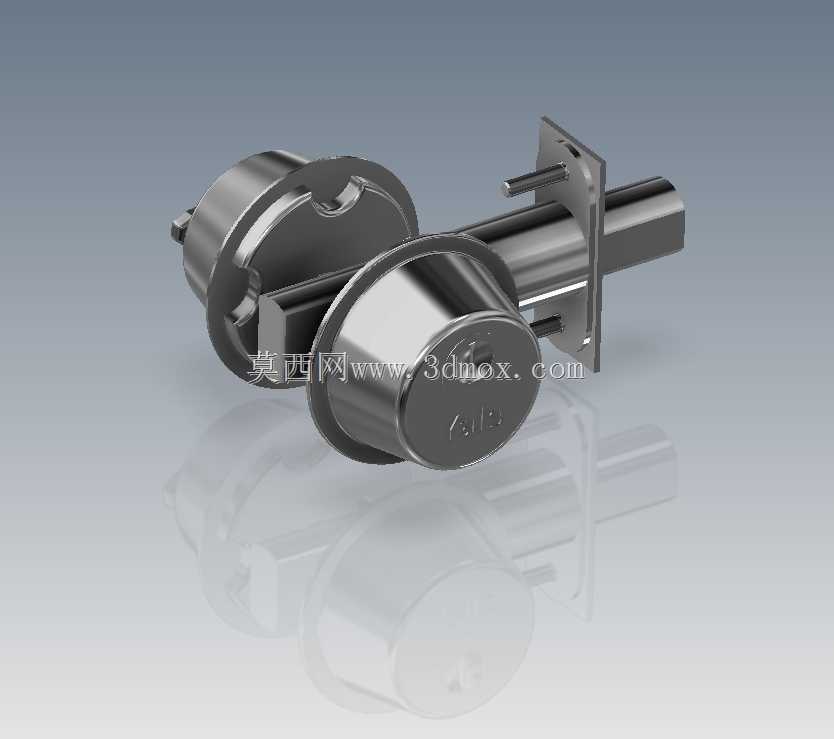

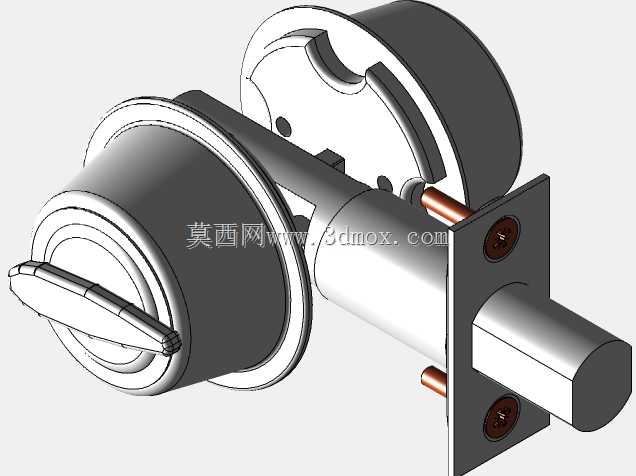

这类锁销锁在工业设备、厢式设施、特种舱门的锁紧场景中应用十分广泛，日常选型中常遇到常规锁销锁适配性不足的问题，比如安装板厚度偏差、锁止行程不够、长期使用后锁舌旷量过大导致锁闭失效，这款改进型结构正是针对这类现场痛点做的优化调整。从结构设计逻辑来看，该锁采用对称式双旋钮操作端布局，锁舌主体为圆柱销结构，穿过中部带安装法兰的基座实现轴向滑动锁止，安装法兰上预留的两个定位销孔与安装过孔，能够在装配时快速完成对位，避免安装过程中锁体偏斜导致的操作卡滞。不同于常规单操作端的锁销锁，这款结构的双侧旋钮都可以驱动锁舌动作，在舱门两侧都能完成解锁与锁闭操作，适配需要双侧操作的封闭舱室场景，比如设备检修舱、特种车辆的侧舱门，操作人员无需绕到舱门另一侧就能完成开关操作，大幅提升检修与操作的便利性。尺寸边界上，这款锁适配2又3/4英寸的背距规格，也就是常说的50.8mm安装背距，能够直接替换同规格的传统耶鲁锁具，不需要对原有安装孔位做二次扩孔或补焊调整，替换改造成本极低。锁体的外露旋钮做了圆弧收边处理，没有尖锐的凸起棱角，避免人员通行时剐蹭磕碰，金属材质的主体结构做了表面抛光处理，具备基础的防锈能力，适配普通室内与常规户外非强腐蚀场景的使用需求。设计过程中特意优化了锁舌与基座的配合公差，将锁舌的滑动间隙控制在合理范围内，既保证滑动顺畅无卡滞，又不会因为间隙过大出现锁舌晃动、锁闭后旷量异响的问题，锁舌端部做了小角度倒角引导，在舱门对位存在微小偏差时，也能顺利插入锁孔完成锁闭，降低了舱门装配的对位精度要求。中部的安装法兰与锁体基座为一体式结构，相比拼接式结构的抗冲击能力更强，在遇到意外外力冲撞时，不会出现法兰断裂、锁体脱落的问题，能够满足有一定抗振要求的移动设备使用场景，比如工程车辆舱门、移动设备柜体的锁紧固定。
