电力线路用黄铜接地夹结构设计

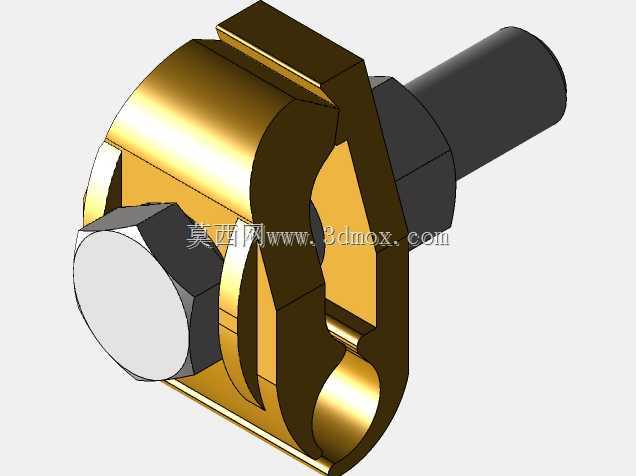

　　在输配电线路施工、电气设备检修、通信基站接地系统搭建场景中，接地夹是实现等电位连接、泄放故障电流与静电电荷的核心连接件，其结构可靠性直接关系到作业人员安全与设备运行稳定性。这款接地夹采用C型开口夹持结构搭配侧向锁紧螺栓的组合形式，主体夹持部分选用黄铜材质，利用黄铜优异的导电性能与抗腐蚀特性，降低接触电阻的同时，适配户外潮湿、盐碱等复杂工况的长期使用需求，避免接触部位因氧化出现导通失效问题。

　　从结构设计逻辑来看，C型夹体的开口弧度经过反复校核，既能够适配一定线径范围内的圆导线、接地排，也可卡接在设备金属外壳的接地凸台上，无需额外定制转接件，提升现场安装的适配性。夹体与螺栓接触的承压面做了局部加厚处理，避免锁紧螺栓施加预紧力时，夹体出现塑性变形导致夹持力衰减，夹体的弯折过渡位置均设置了圆角，一方面消除加工过程中的应力集中问题，提升零件的结构强度，另一方面避免安装时锐边划伤导线绝缘层或作业人员手部。

　　侧向布置的锁紧螺栓采用六角头结构，适配常规扳手、套筒等通用施工工具，现场作业时无需携带专用工装即可完成紧固操作，螺栓尾部的光杆段与夹体的安装孔采用间隙配合，保证螺栓转动顺畅不会出现卡滞，螺栓端部与夹体配合的夹持面做了平面处理，锁紧时能够与被夹持件表面形成足够的接触面积，避免点接触导致的接触电阻过大、局部发热问题。夹体尾部延伸出的柱状连接端用于压接或焊接接地引线，连接端的外径尺寸匹配常规接地线缆的线鼻规格，安装时可直接搭配标准线鼻完成固定，无需额外加工转接结构。

　　从安装边界维度考量，这款接地夹的整体外轮廓尺寸经过优化，在保证足够夹持行程与导电截面积的前提下，尽可能压缩了整体体积，能够适配配电箱内部、杆塔横担下方等安装空间局促的场景，夹体的开口深度设计兼顾了大线径导线的夹持需求与小空间安装的避让要求，安装完成后螺栓的六角头朝向外侧，方便后期运维时重新紧固或拆卸操作。

　　在实际使用过程中，这类接地夹需要承受短时故障大电流的冲击，因此夹体的导电截面积经过载流量校核，能够满足常规低压配电系统、通信系统的接地泄流要求，黄铜材质的抗疲劳特性也能够适配线路长期运行过程中的风振、温度形变带来的微动磨损，避免长期使用后出现接触松动问题。不同于普通的冲压式线夹，这款接地夹的夹体采用整体切削加工成型，材质内部无冲压形成的微裂纹，结构一致性更好，夹持力的衰减率更低，适合对接地可靠性要求较高的应用场景。

　　建模过程中对各零件的配合公差做了合理设定，螺栓与夹体孔的配合公差选用H8/f7间隙配合，既保证螺栓转动灵活，又避免配合间隙过大导致夹持时出现偏斜，夹体的C型开口尺寸公差控制在合理范围，保证对适配线径范围内的导线都能提供足够的正压力，确保接触电阻满足电气规范要求。同时模型中还原了零件的所有工艺特征，包括夹体表面的机加工纹理、螺栓的倒角、各棱边的去毛刺处理，能够直接用于装配干涉校验、施工模拟以及生产加工的工艺参考，结构设计过程中充分考虑了通用加工工艺的可行性，无需特殊定制刀具即可完成所有部位的加工，有效控制生产制造成本。
