带角钢边框双提手混凝土电缆沟盖板

　　在市政电力管网、厂区配电线路、园区地下线缆布设场景中，电缆沟盖板是承担线缆防护、地面承重、日常运维通道功能的核心构件，这款带角钢包边的混凝土电缆沟盖板，针对传统纯混凝土盖板易掉角、开启困难、长期受压边缘碎裂的痛点做了针对性结构优化。从实际使用场景来看，这类盖板主要敷设在厂区主干道旁的电缆沟、住宅小区配电管沟、变电站户外电缆通道上方，日常需要承受行人踩踏、轻型非机动车碾压，同时要满足运维人员定期开启检查线缆、排查故障的操作需求，传统纯混凝土盖板在反复开启、边缘受车辆轮胎剐蹭、重物磕碰时，边角位置很容易出现混凝土崩落、内部钢筋外露的问题，时间久了不仅盖板本身结构强度下降，碎裂的混凝土块还容易掉入电缆沟内损伤线缆绝缘层，

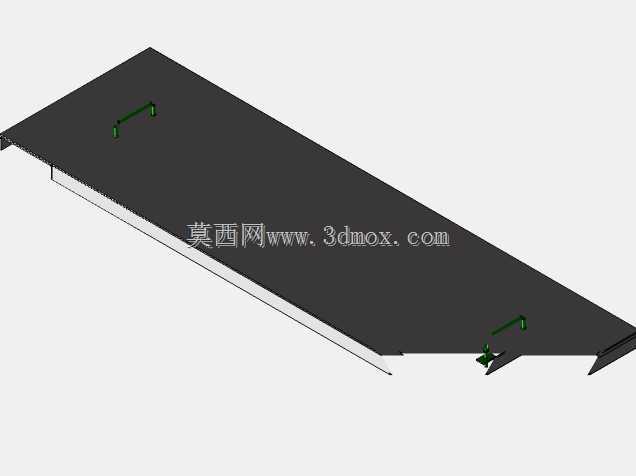

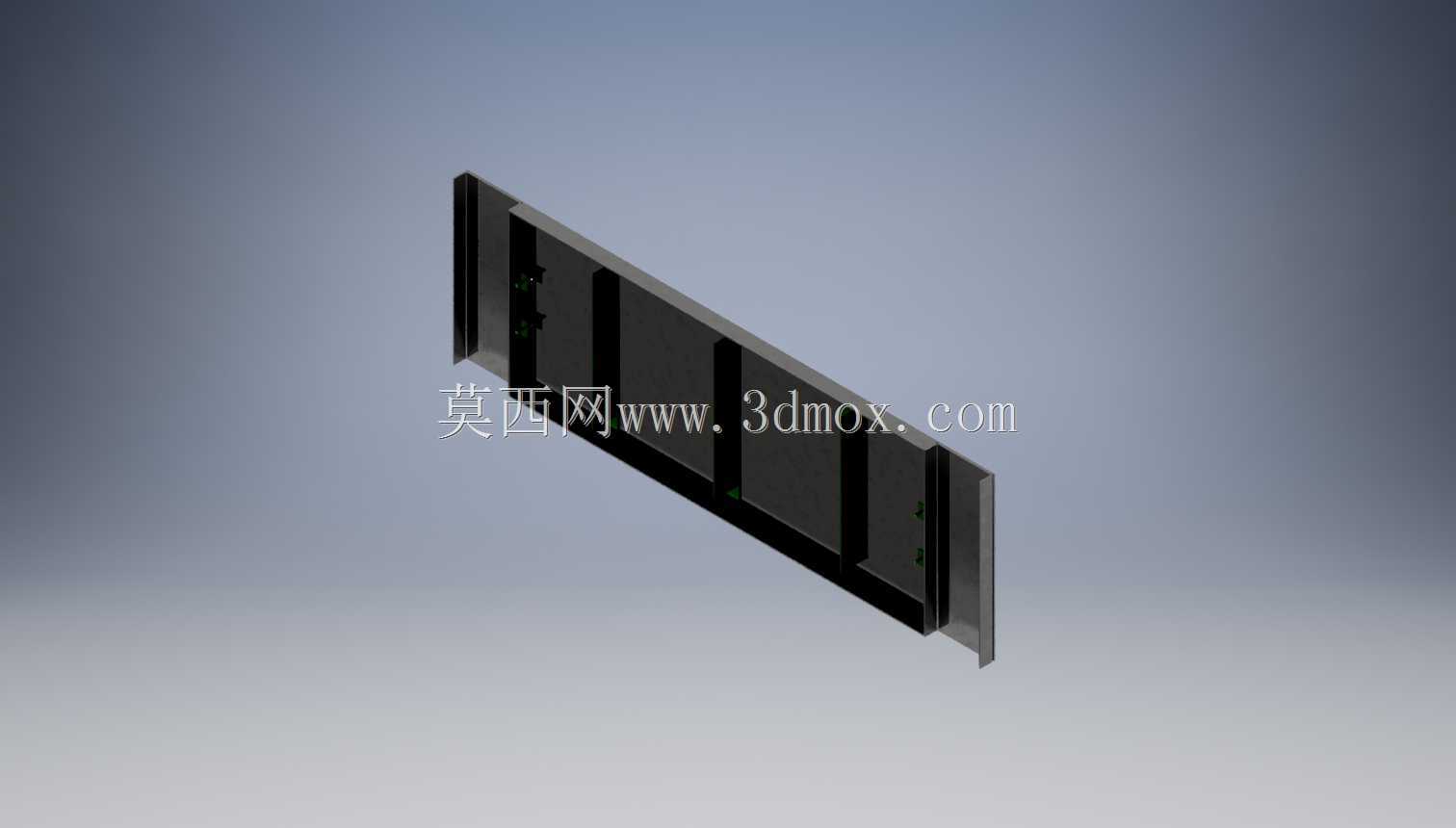

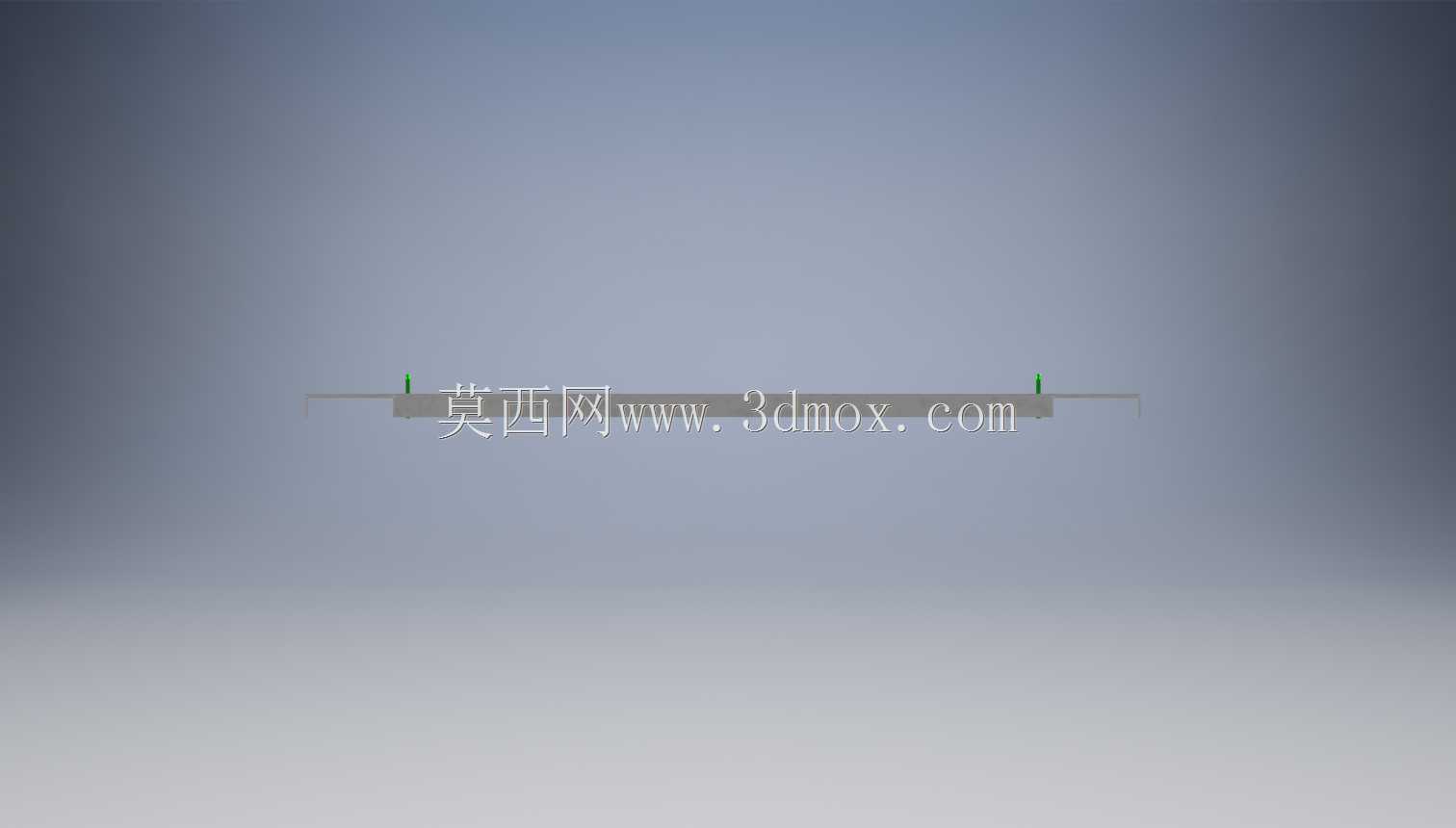

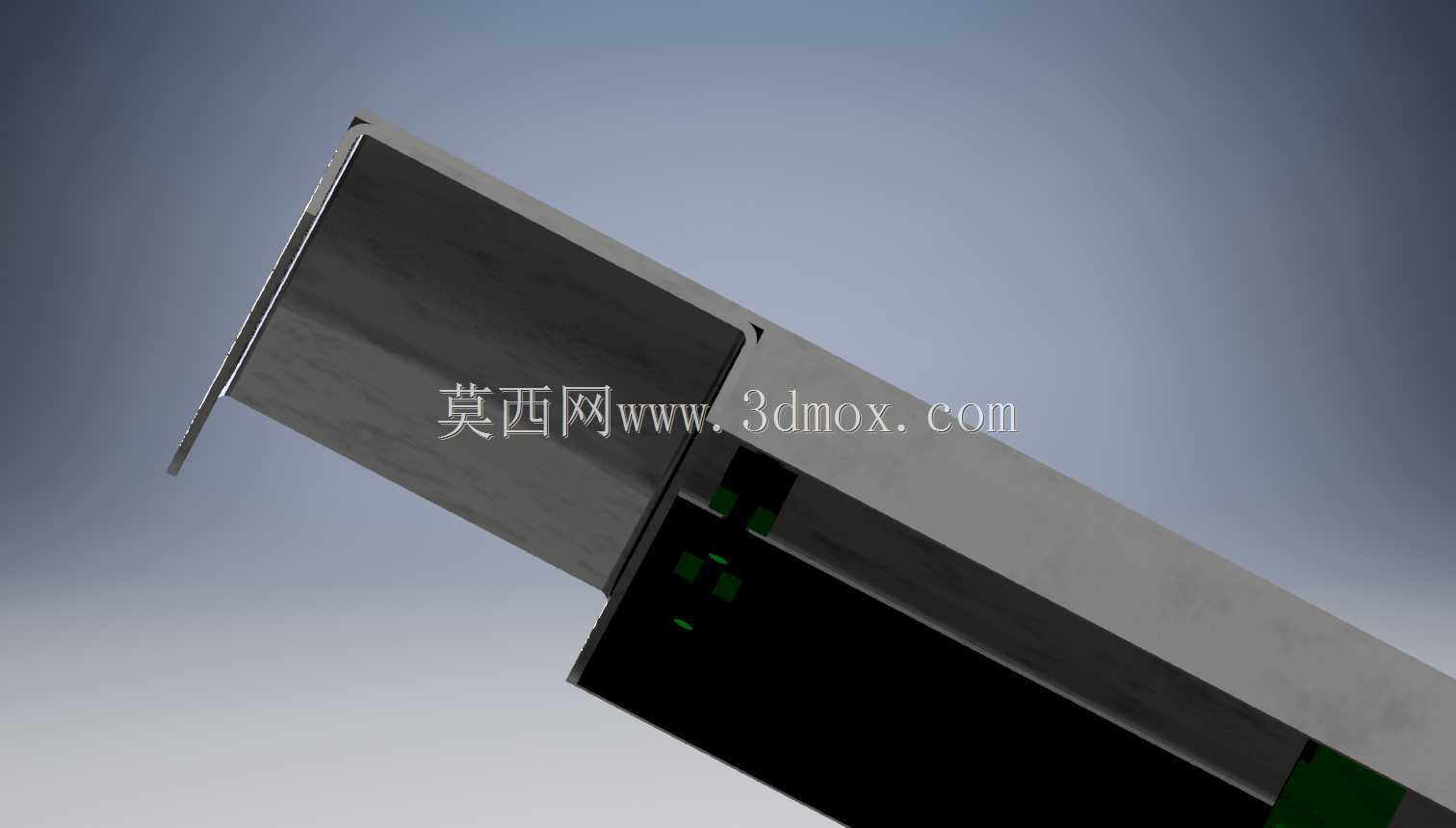

　　给线路运行带来安全隐患。这款盖板的设计思路围绕耐用性和运维便利性两个核心维度展开，主体承载部分采用混凝土预制结构，保证足够的自重避免盖板被轻易挪动、出现缝隙导致杂物或雨水灌入沟内，同时在盖板的四周边缘全包50x50x5毫米等边角钢作为框架，角钢与内部的混凝土预制层通过预埋的钢筋焊爪牢固连接成整体，相当于给易磕碰的混凝土边缘套上了一层刚性防护壳，不管是车辆轮胎剐蹭、开启时撬棍撬动边缘，还是搬运过程中的碰撞，受力都先传递到角钢框架上，不会直接作用在混凝土边角位置，从根源上解决了传统盖板边缘易碎裂的问题。盖板的顶面设置了两个内嵌式的提手结构，提手采用直径10毫米的圆钢弯折成型，平时提手顶面与盖板上表面齐平，不会凸起绊倒过往行人，

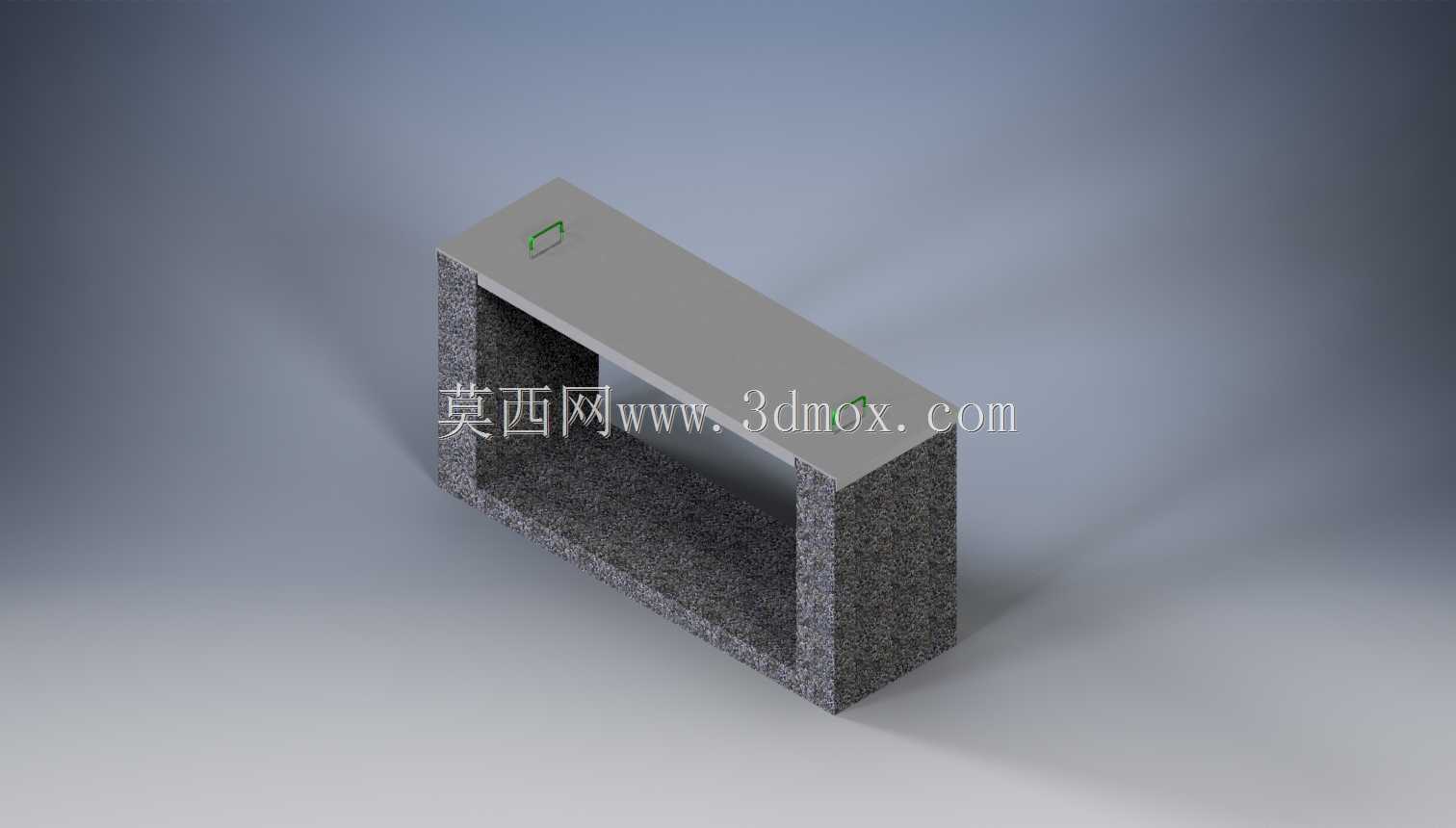

　　也不会影响地面的平整性，需要开启盖板时，只需要用撬棍或者专用钩子把提手拉起来，两个人就可以平稳抬起盖板，相比传统盖板需要在边缘找撬动缝隙、很容易撬坏边角的操作方式，这种内嵌双提手的设计大幅降低了运维开启的难度，也减少了开启过程中对盖板本身的损伤。从安装边界尺寸来看，这款盖板的长宽尺寸匹配常规600毫米净宽的电缆沟砌筑尺寸，盖板搭放在沟体两侧的混凝土支墩上的搭接宽度每边不小于50毫米，保证安装后不会出现移位、滑落的问题，角钢框架的厚度与混凝土主体厚度保持一致，安装后盖板顶面与周边铺装地面齐平，不会出现凸起或者凹陷的情况。在结构受力设计上，混凝土内部配置了双层钢筋网片，网片钢筋与周边的角钢框架焊接成整体受力体系，

　　当盖板表面承受竖向荷载时，荷载会通过混凝土层分散到钢筋网片上，再传递到周边的角钢边框，最终均匀传递到沟体两侧的支墩结构上，相比无包边的纯混凝土盖板，整体抗折强度提升40%以上，能够满足日常人行、轻型非机动通行的承重要求。在实际工程应用中，这类带角钢包边的盖板相比传统铸铁盖板成本更低，同时没有被盗的风险，相比树脂复合盖板抗老化性能更好，在户外日晒雨淋的环境下不会出现材质脆化的问题，使用寿命可以达到20年以上。设计过程中也充分考虑了生产预制的便利性，角钢框架可以在钢筋加工区提前批量焊接成型，钢筋网片与角钢焊接固定后直接放入预制模具内浇筑混凝土，提手位置通过模具定位保证安装精度，不需要后期二次开孔或者安装配件，生产效率高，质量容易控制。安装时只需要按照电缆沟的净距调整盖板的摆放位置，保证每块盖板的搭接长度符合要求，相邻盖板之间预留3-5毫米的伸缩缝隙，避免温度变化导致盖板挤压起拱，盖板安装完成后不需要额外做固定处理，依靠自身重量就可以保持稳定，后期运维开启后也可以快速复位，不需要复杂的安装工序。针对不同场景的使用需求，这类结构的盖板还可以通过调整角钢厚度、钢筋网片直径、混凝土标号来适配更高的承重要求，比如在有轻型机动车通行的路段，可以把角钢厚度提升到6毫米，钢筋网片采用直径8毫米的螺纹钢，就可以满足轻型货车的通行承重需求，结构拓展性很强。
