户外斜装式带支撑框架电路板防护装置

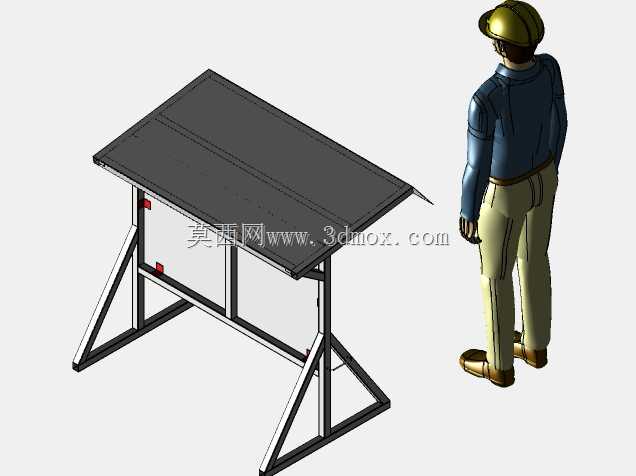

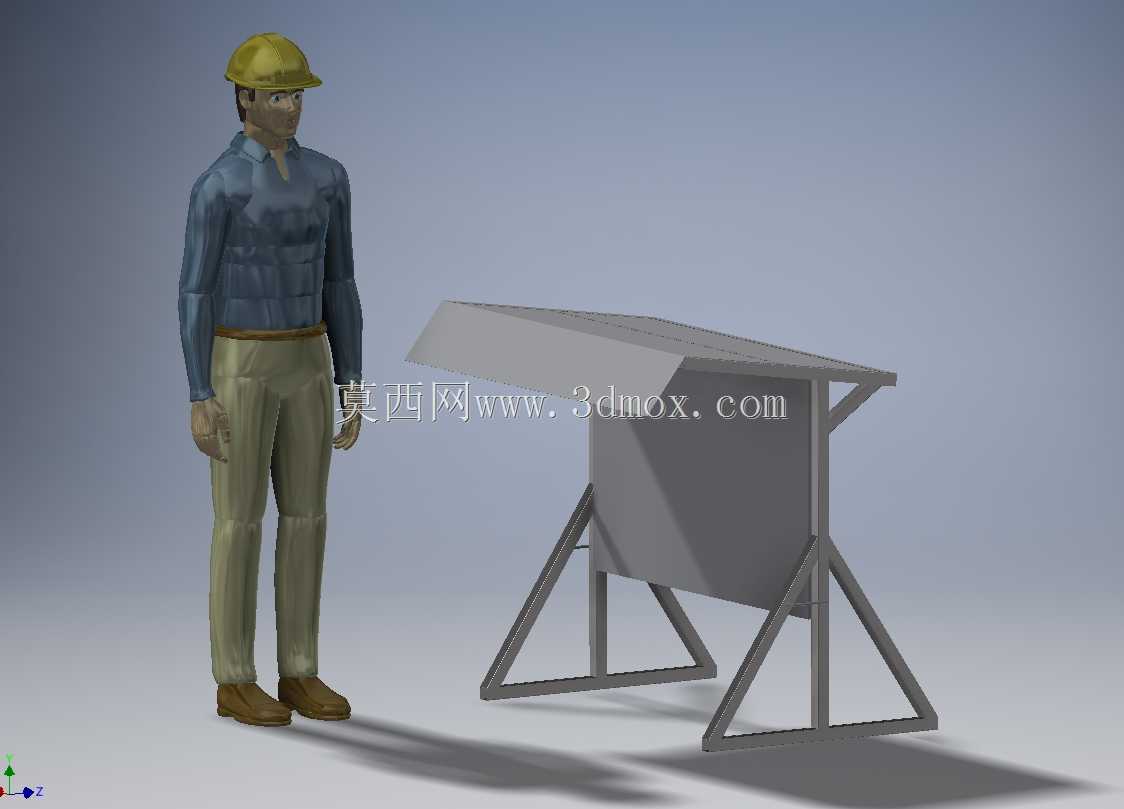

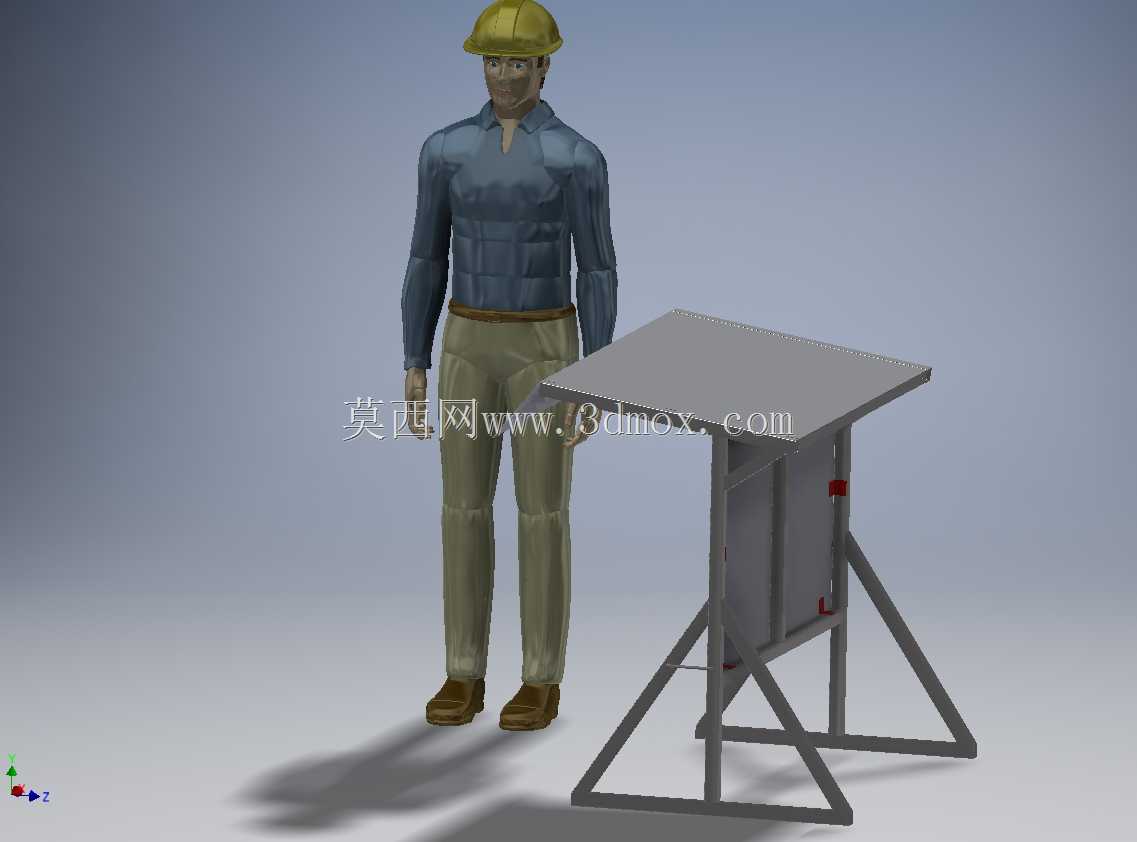

这套带支撑结构的室外电路板承载装置，主要面向露天工况下的电气控制节点布设需求，常见于户外光伏阵列区、厂区外围管线监控点、露天堆场设备控制端这类无法就近设置室内电控柜的场景，用来承载核心控制电路板，同时兼顾防护、散热与安装维护的便利性。从结构设计来看，整体采用倾斜式面板布局，面板与水平面呈固定倾角，一方面可以避免露天环境下雨水在面板表面积聚渗漏，另一方面也能减少正午阳光直射电路板区域的时长，降低高温暴晒带来的元件老化速度，倾斜角度经过实际工况验证，既不会因为角度过陡导致内部电路板接线操作空间受限，也不会因为角度过平失去防雨防晒的作用。支撑框架采用三角稳定结构，两侧的斜向支撑腿与底部横向连接杆形成多组三角形受力单元，即使在户外遭遇强风天气，也能保证整体结构的抗倾覆能力，框架底部的支撑脚预留了膨胀螺栓安装孔位，可以直接固定在混凝土基础、钢制平台或者预制的水泥墩上，安装边界适配常见的户外硬化地面条件，不需要额外定制复杂的安装基座。装置的面板部分采用平整板材加工，表面预留了电路板安装的螺孔阵列，可以适配不同尺寸的通用室外电路板安装，面板边缘做了折边处理，既可以提升面板自身的结构强度，避免长期户外使用出现变形，也能和后方的防护箱体形成密封配合，减少灰尘、蚊虫进入内部电路区域。后方的防护箱体采用半封闭结构，侧面预留了布线穿线孔，穿线孔位置设置在箱体下部，避免雨水顺着线缆流入箱体内部，箱体内部预留了接线端子排的安装空间，外部线缆进入后可以先在箱内完成端子转接，再连接到面板上的电路板，方便后期维护时的线路梳理与故障排查。整体结构的尺寸设计充分考虑了单人户外作业的操作需求，面板高度刚好适配成年操作人员站立操作的视线与手部操作范围，不需要额外垫高或者俯身就能完成电路板的调试、接线与元件更换作业，支撑框架的杆件尺寸经过受力核算，在保证整体结构强度的前提下尽可能控制自重，方便户外运输与现场组装，不需要大型吊装设备，两名作业人员就能完成现场的安装固定工作。在细节处理上，面板与箱体的连接位置设置了密封胶条安装槽，装配时加装密封胶条后可以达到室外防雨的防护等级，框架所有的焊接位置都做了打磨处理，避免尖锐边角划伤作业人员，整体结构没有多余的装饰性设计，所有结构特征都服务于户外工况的实际使用需求，从安装便利性、环境适应性到后期维护的操作空间都做了对应的结构考量，能够满足长期露天使用的结构可靠性要求。
