微型涡喷发动机核心转子结构三维设计

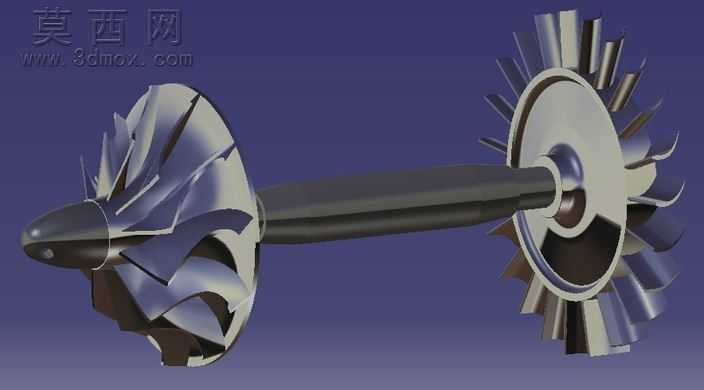

本作品为微型涡喷发动机核心转子总成的三维建模成果，完整还原了微型涡轮喷气发动机的核心做功部件结构，建模过程围绕航空动力部件的气动外形与装配逻辑展开，精准复现了压气机叶轮、传动轴、涡轮叶轮三大核心部件的配合关系。建模阶段首先梳理微型涡喷的工作原理：前端压气机负责吸入并压缩空气，燃烧室喷油燃烧后高温高压气体冲击后端涡轮，涡轮通过传动轴带动压气机持续运转，形成完整的热力循环，因此建模时优先保证三大部件的同轴度精度，将传动轴作为装配基准，分别对两端叶轮的安装定位面做公差适配设计，确保虚拟装配状态下无干涉错位问题。压气机叶轮采用三元流叶片造型，每一片叶片的前缘后掠角、叶型扭转角度都参照微型涡喷的实际气动参数设计，叶片根部与轮盘的过渡位置做了圆角强化处理，既符合实际加工的工艺要求，也还原了真实部件降低应力集中的结构设计；涡轮叶轮处于高温燃气工作环境，建模时特意还原了叶片的气膜冷却孔位结构与叶冠的封气篦齿细节，叶片的曲面造型兼顾高温燃气的导流效率与结构强度，匹配微型涡喷高转速工况的使用需求。渲染阶段采用金属材质组进行表现：压气机与涡轮叶轮使用高温合金材质，调整金属粗糙度与反射参数还原航空发动机部件的金属质感，传动轴使用调质钢材质，通过明暗对比突出轴身的圆柱面特征与两端的安装轴颈结构，背景采用深蓝色渐变突出转子部件的轮廓细节，同时通过光影效果展现叶片曲面的流畅弧度。整个模型严格按照真实微型涡喷的尺寸比例构建，各部件的连接关系、结构细节都经过反复校验，既可以作为航空动力结构的教学演示模型，也可为微型涡喷的结构改进、3D打印验证提供精准的三维参考，完整展现了微型燃气轮机核心转子的设计逻辑与结构特点。
