时哲非承载式汽车车架框架结构模型

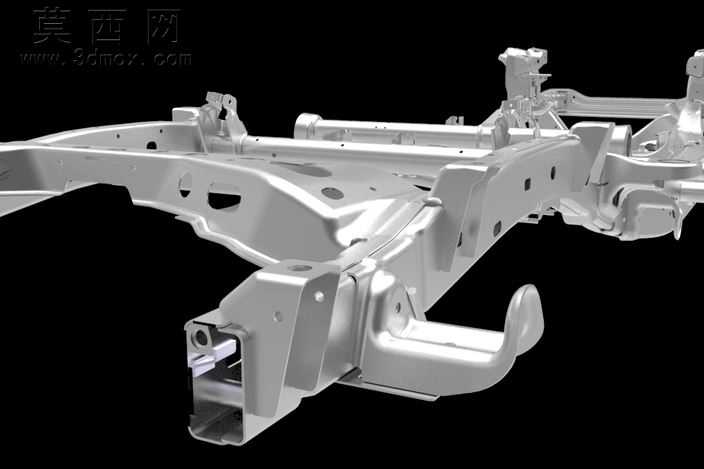

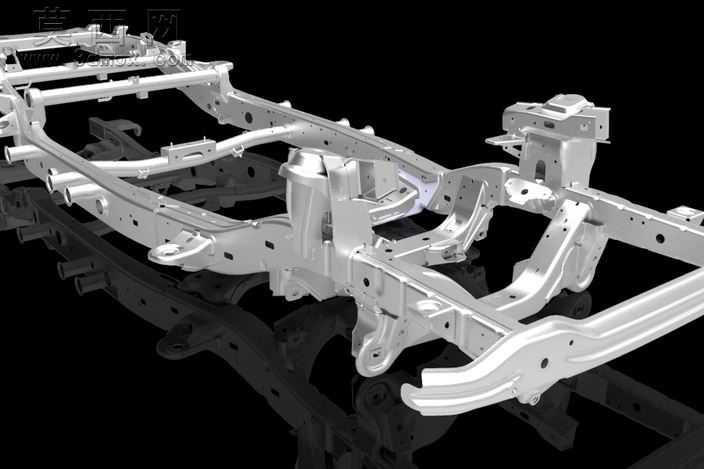

本模型为非承载式车身配套的梯形车架框架结构，采用三维建模软件完成全参数化建模，完整还原了钢制冲压焊接车架的所有结构细节。建模过程中首先根据整车总布置要求确定车架的前后轮距、轴距、纵梁跨度核心参数，以两根沿整车纵向布置的槽型截面纵梁作为核心承载基体，纵梁采用变截面设计，在发动机安装区、悬架固定区、驾驶室支撑区根据受力需求调整截面高度与板材厚度，匹配不同工况下的抗弯抗扭性能要求。建模时严格还原了纵梁上的所有安装孔位、冲压加强筋、焊接定位点，每一处孔位的孔径、位置公差都参考实车装配标准设定，保证后续装配环节的干涉检查有效性。横梁部分根据布置位置采用差异化结构设计：前部横梁集成发动机前悬置安装支座，采用加厚冲压钢板焊接结构，预留发动机机脚的固定螺栓孔与定位销孔；中部横梁设计为X型加强结构，有效提升车架整体的抗扭刚度，抵消车辆在非铺装路面行驶时产生的车架扭转变形；后部横梁集成后钢板弹簧的安装吊耳与减震器固定支座，同时预留燃油箱、备胎架的安装点位。所有横梁与纵梁的连接位置都还原了实际生产中的焊接翻边、加强衬板结构，对应力集中的连接拐角处做了圆角过渡处理，还原真实冲压件的工艺特征。材质渲染环节，模型整体赋予冷轧钢板材质，调整金属粗糙度参数模拟冲压钢材的哑光金属质感，对焊接位置做细微的材质差异处理，还原焊接后的热影响区质感，渲染时采用黑底影棚布光，通过多角度光源突出车架的结构层次与钣金件的折边特征，清晰展现每一处结构的空间位置关系。模型完整保留了所有结构的参数化特征，支持对纵梁截面、横梁位置、安装点位的参数调整，可直接用于整车总布置的装配校核、车架刚度仿真分析的前处理模型，也可作为汽车底盘结构教学的演示模型，帮助理解非承载式车架的承载逻辑与结构设计要点，建模过程中对每一处装配结构都做了同轴心、共面的配合约束，导入装配环境后可直接匹配悬架、动力总成、驾驶室等子系统模型，无需额外调整位置约束。
