非承载式车辆底盘承载框架结构设计

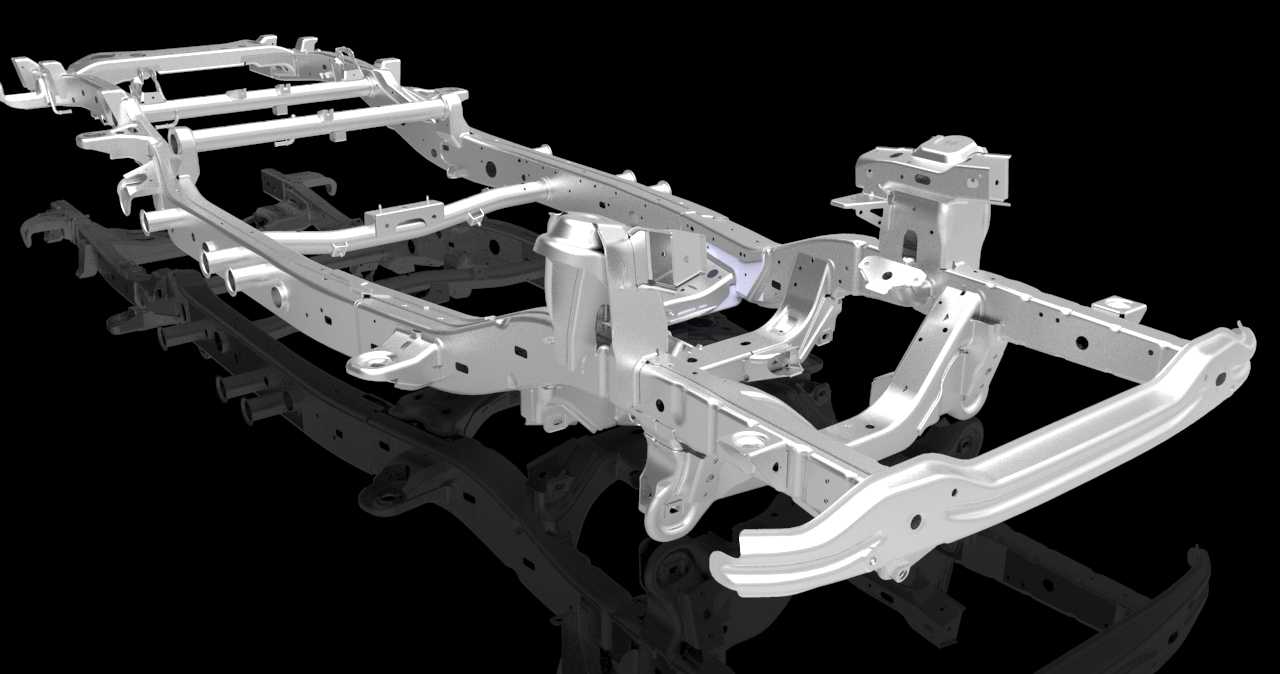

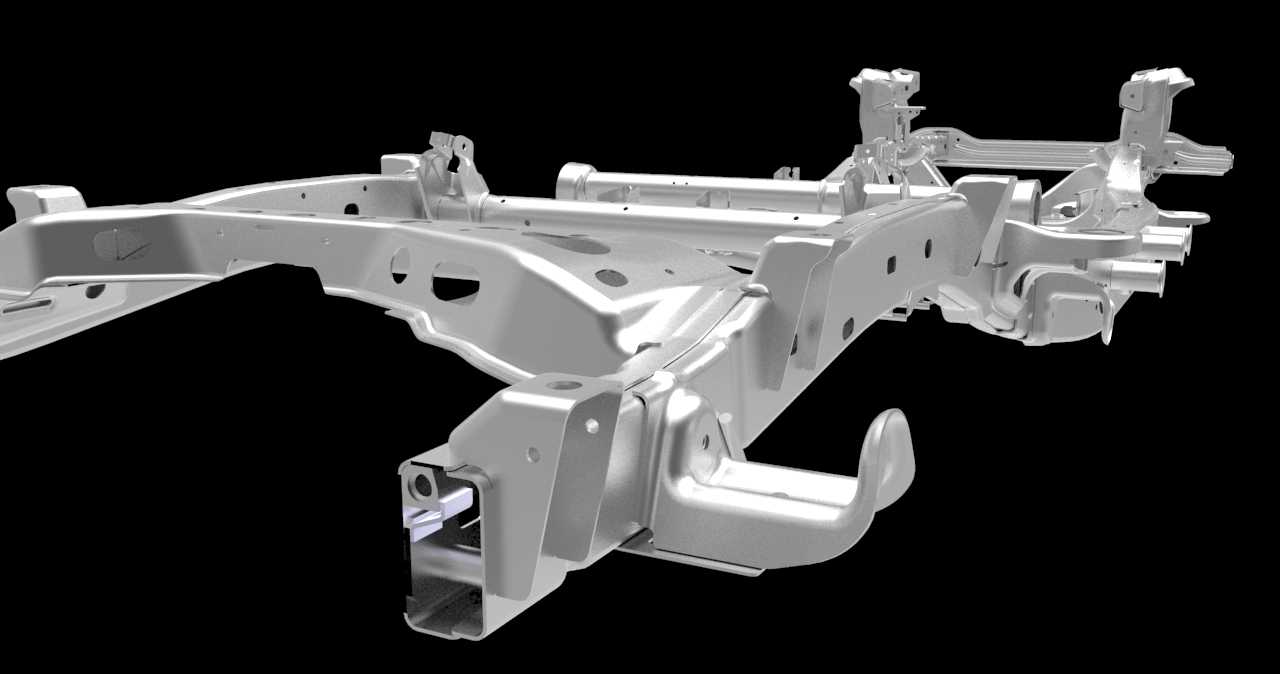

　　该底盘框架为非承载式车身核心承载构件，主要适配硬派越野车型、轻型载货车辆以及特种作业改装车辆的底盘搭建需求，在整车结构中承担全部动力总成、悬挂系统、车身壳体以及载货载荷的传递与承载作用，是车辆行驶过程中抵御路面冲击、扭转力矩的核心结构件。从结构设计逻辑来看，该框架采用边梁式主体布局，左右两根纵梁采用变截面冲压成型结构，根据不同位置的载荷分布差异调整截面高度与板材厚度，在动力总成安装区域、悬挂固定点、拖挂连接位置做了局部加强设计，通过增设加强筋、加厚安装支座的方式提升局部刚度，避免应力集中导致的结构开裂问题。横梁采用分段式布局，根据不同位置的功能需求设计差异化截面，前部横梁用于固定散热器、前防撞梁以及转向机构安装点，

　　中部横梁承担动力总成悬置的固定载荷，同时预留了传动轴的通行空间，后部横梁用于连接后悬挂、拖挂装置以及备胎固定结构，各横梁与纵梁之间通过焊接连接，关键受力节点采用满焊工艺，非受力区域采用段焊控制焊接变形量。从安装边界来看，该框架纵梁前后端预留了保险杠安装孔位，纵梁内侧预留了燃油管路、制动管路、线束的固定卡扣安装点，上部预留了车身壳体的连接支座孔位，下部预留了悬挂摆臂、减震器、稳定杆的安装接口，所有安装孔位的位置度公差控制在±0.2mm范围内，可直接适配对应车型的配套零部件安装，无需二次加工调整。在实际应用场景中，该框架可直接作为整车开发的基础承载平台，研发人员可在该框架基础上匹配不同的动力总成、悬挂参数以及车身结构，

　　大幅缩短整车开发的结构设计周期，同时该框架的结构设计也可作为同类型底盘结构优化的参考案例，帮助设计人员理解非承载式车架的载荷传递路径与刚度匹配逻辑，在进行轻量化优化时可根据该框架的应力分布特征，在低应力区域做减重开孔处理，在高应力区域做结构加强，平衡车架的整体重量与结构强度。
