日立重型挖掘机铲斗结构三维设计

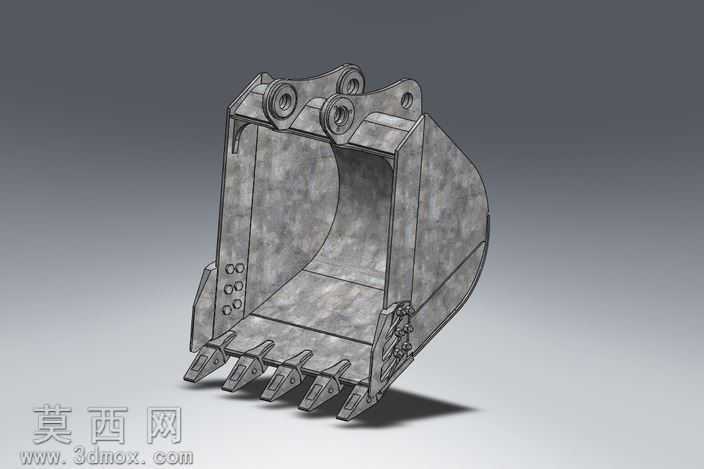

本作品为日立重型挖掘机配套铲斗的三维建模设计，建模过程严格遵循重型工程机械作业的载荷需求与实际装配逻辑，采用SolidWorks完成全参数化建模，确保各部件尺寸可根据适配机型灵活调整。建模初期先梳理重型铲斗的功能逻辑：作为挖掘机直接接触作业物料的核心部件，需同时满足高强度挖掘、耐磨抗冲击、与斗杆快速装配的多重需求，因此整体结构分为斗体主体、上部铰接耳板、侧部加强护板、斗齿组件、底部耐磨板几个核心模块。建模时先绘制斗体的曲面轮廓，参考日立重型挖机的铲斗容量参数确定斗腔的弧度与开口尺寸，斗腔曲面采用大圆弧过渡设计，既可以减少物料粘附提升卸料效率，也能分散挖掘时的物料冲击应力，避免应力集中导致的结构开裂。上部铰接耳板部分严格按照挖掘机斗杆的铰接点间距建模，耳板上的铰接孔采用同轴度约束，确保与斗杆销轴的装配精度，耳板与斗体的连接位置额外做了加厚凸台设计，模拟实际焊接工艺的加强结构，提升铰接位置的抗扭强度。侧部护板与斗体侧边采用一体化建模思路，侧边突出的护板可以在挖掘作业时保护斗体侧壁不受石块剐蹭，同时在侧护板上预留了螺栓孔位，用于后期加装侧齿，适配破碎、硬土挖掘等特殊工况。斗齿组件采用分体式建模，每个斗齿与齿座单独绘制装配关系，齿座与斗唇采用焊接贴合面设计，斗齿根部做了倒锥锁紧结构，还原实际斗齿可快速更换的结构特性，斗齿的切削角度参考重型挖掘作业的切入角设计，确保铲斗插入料堆时的阻力最小。材质与渲染环节，整体赋予高强度耐磨钢的金属材质，表面做了粗糙磨砂的质感处理，模拟实际作业中钢材表面的磨损肌理，铰接孔位置做了金属光泽的精加工质感区分，斗齿部分赋予硬度更高的合金耐磨钢材质，颜色略深于斗体主体，突出易损件的材质差异。渲染时采用工业产品展示常用的柔光环境，在斗体下方投射柔和阴影，清晰呈现铲斗的整体轮廓与各部件的结构层次，同时保留了金属材质的细微反光，还原真实钢材的视觉质感。整个建模过程完全参照实际重型铲斗的生产工艺逻辑，所有加强筋、焊接坡口、装配孔位都做了还原，模型可直接用于装配验证、工程出图、作业仿真等场景，也可作为同类型铲斗设计的参考模板，帮助设计者快速调整参数适配不同吨位的日立挖掘机。
