面盆下水弯管去水组件结构设计

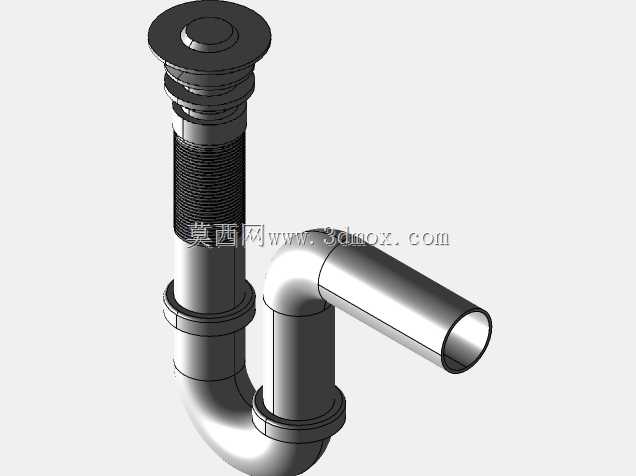

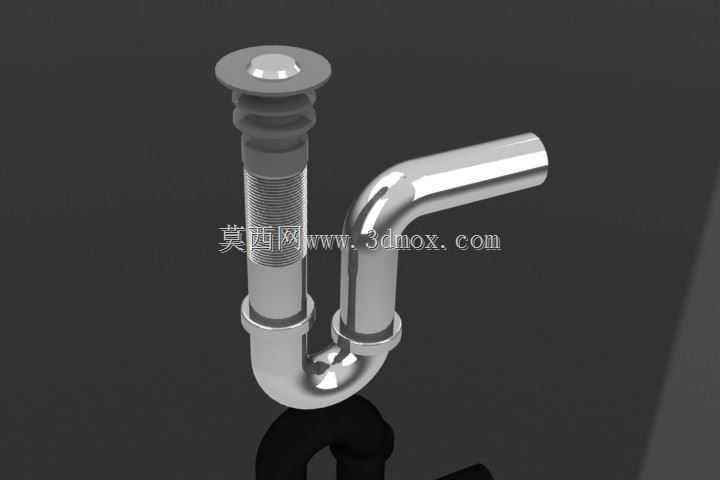

这套下水组件主要适配台盆类卫浴排水场景，日常安装于陶瓷面盆、玻璃台盆的下水口位置，承担台盆积水排放、下水管道异味阻隔的核心作用，是民用卫浴、商用公共卫生间给排水系统中不可或缺的末端配件。从结构拆分来看，组件分为上部下水主体与下部存水弯两个核心部分，上部主体带法兰压盖与密封胶圈，安装时穿过台盆预留的下水开孔，通过上部锁紧螺母与台盆底面压紧固定，胶圈压缩后填充台盆与金属件之间的间隙，避免排水过程中出现渗漏水问题。主体中段设置外螺纹段，可适配不同厚度的台盆安装需求，螺纹配合处可缠绕生料带进一步强化密封性能，主体下部的插接段与存水弯通过锁紧螺母配合锥形胶圈实现密封连接，无需粘接即可完成装配，后期检修拆解也十分便捷。下部的P型存水弯是功能核心结构，弯管段在正常使用状态下会留存一定高度的水封，依靠静水压阻隔下水管道内的异味、虫害沿排水路径反向溢入室内，弯管的水平出水段可直接对接墙面预留的排水横管接口，也可通过转接件适配地面排水的安装场景。设计过程中充分考虑了安装边界的适配性，上部法兰压盖直径大于常规台盆下水开孔尺寸，可覆盖开孔边缘的微小崩边瑕疵，降低台盆加工精度要求；整体组件的垂直安装高度控制在常规台盆柜的内部容纳空间范围内，不会出现安装后与柜体底板、柜门产生干涉的问题，水平出水段的长度预留了足够的调整余量，可适配不同墙面排水口的预埋位置偏差。结构建模时对所有密封配合面做了公差预留，金属管壁的厚度满足日常使用的结构强度要求，可承受排水过程中的水流冲击与轻微外力磕碰，弯管的转弯处做了圆弧过渡处理，避免排水过程中杂物滞留造成管道堵塞，同时圆弧结构也能降低排水时的水流噪音，提升使用体验。
