皮带扣成型五金冲压模具结构设计

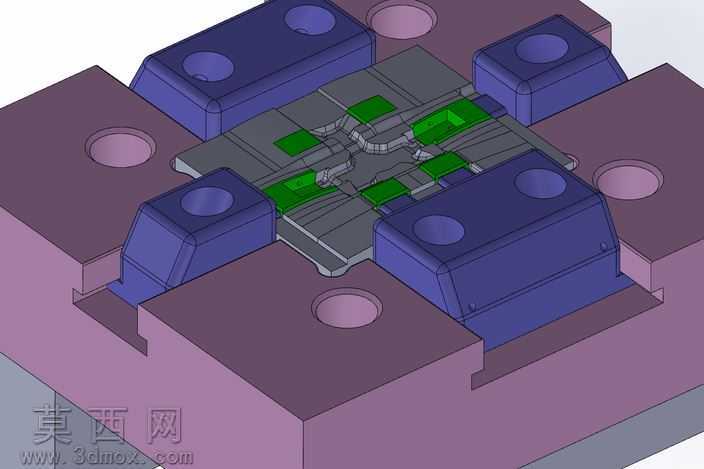

本作品为皮带扣成型用五金冲压模具三维结构设计，建模过程中严格遵循五金冲压模具的设计规范，完整还原了模具的核心装配结构。整体模座采用高强度模具钢材质设定，在三维建模阶段对上下模座的定位销孔、安装沉孔做了精准的参数化绘制，四个角位的导向孔同轴度公差严格控制在冲压模具的设计要求范围内，保证模具合模过程的导向精度。模芯部分采用分块式镶拼结构设计，对应皮带扣的复杂外形轮廓，将成型型腔拆分为多个独立镶块，紫色标识的为模座压紧块，通过内六角沉头螺丝与下模座锁紧固定，将成型镶块牢牢压合在模座安装槽内，避免冲压过程中镶块出现位移窜动。绿色标识的部分为皮带扣局部特征的成型入子，针对皮带扣表面的凹凸卡位、弯折造型做了精准的型面拟合，入子与镶块的配合间隙控制在微米级，既保证冲压成型时的料流填充充分，又避免飞边毛刺的产生。建模过程中对所有模具零件的配合面做了干涉检查，逐一验证合模状态下各零件的行程空间，包括压料、成型、脱模各工序的运动路径无碰撞。渲染阶段对不同功能的模具零件做了差异化的材质区分：模座部分赋予调质模具钢的哑光金属材质，压紧镶块赋予淬火硬化钢的偏蓝紫金属质感，成型入子赋予硬质合金的亮面金属质感，底座部分赋予预硬钢的紫灰磨砂质感，通过光影渲染清晰区分各功能模块的边界，直观展现模具的装配层级。设计思路围绕皮带扣的批量冲压生产需求展开，采用镶拼式结构降低后续模具维护成本，当局部成型位置出现磨损时，仅需更换对应小型入子即可，无需更换整块模芯，大幅降低模具的运维成本；同时模座的通用化设计可适配同系列不同款式皮带扣的模芯更换，提升模座的复用率，适配五金配件厂的多品种小批量生产需求。整个模型完整还原了冲压模具从模座定位、镶块固定、成型入子排布到锁紧结构的全流程设计，各零件的装配关系清晰，结构符合五金冲压模具的实际生产制造要求，可直接作为同类型扣具产品模具设计的参考方案。
