级进冲压模具工装三维结构设计

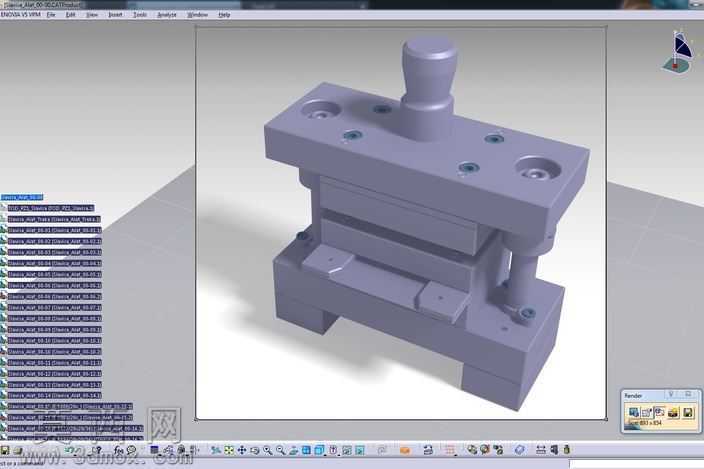

本作品为级进冲压模具工装的三维参数化设计模型，整体采用自上而下的上下文关联设计思路完成建模，依托三维建模软件的几何关联与参数化链接特性搭建整套模具结构，确保各部件之间的装配约束、尺寸联动完全匹配实际冲压生产的逻辑需求。模型完整还原了标准冷冲级进模的典型结构组成，从上至下依次包含模柄、上模座、上模垫板、凸模固定板、卸料板结构、凹模板、下模垫板、下模座以及导向导柱组件，各板块之间通过定位销、紧固螺钉完成精准装配，导向副采用滑动导柱导套结构，保证上下模合模过程中的运动同轴度与冲压精度。建模过程中优先搭建整体装配骨架，以冲压工位排布、料带送进方向为核心基准，自上而下拆分各功能板块的实体特征，上模部分的模柄与压力机滑块安装位尺寸匹配通用设备规格，凸模安装孔、螺钉过孔、销钉定位孔均采用参数化特征绘制，可通过调整全局参数快速更改孔位排布、板块厚度以适配不同冲压件的生产需求。材质设定上，上下模座选用普通铸铁材质模拟，凸模、凹模等工作零件采用合金工具钢材质属性，导柱导套配合面设置光滑金属材质，渲染阶段采用柔和环境光突出模具各板块的装配层级，清晰展示各零件的轮廓边界与装配关系。整套模型重点体现级进模生产排序更改时的快速调整逻辑，依托参数化链接特性，当冲压工序顺序、工位间距发生调整时，可通过修改骨架基准参数联动更新整套模具的对应结构，无需逐一返工修改单个零件，大幅提升模具设计迭代效率，模型结构完全符合冷冲压级进模的设计规范，可作为模具设计学习、结构参考的直观示例，清晰展现自上而下设计方法在工装模具设计中的实际应用逻辑，还原了级进模从整体框架到细节零件的完整设计流程。
