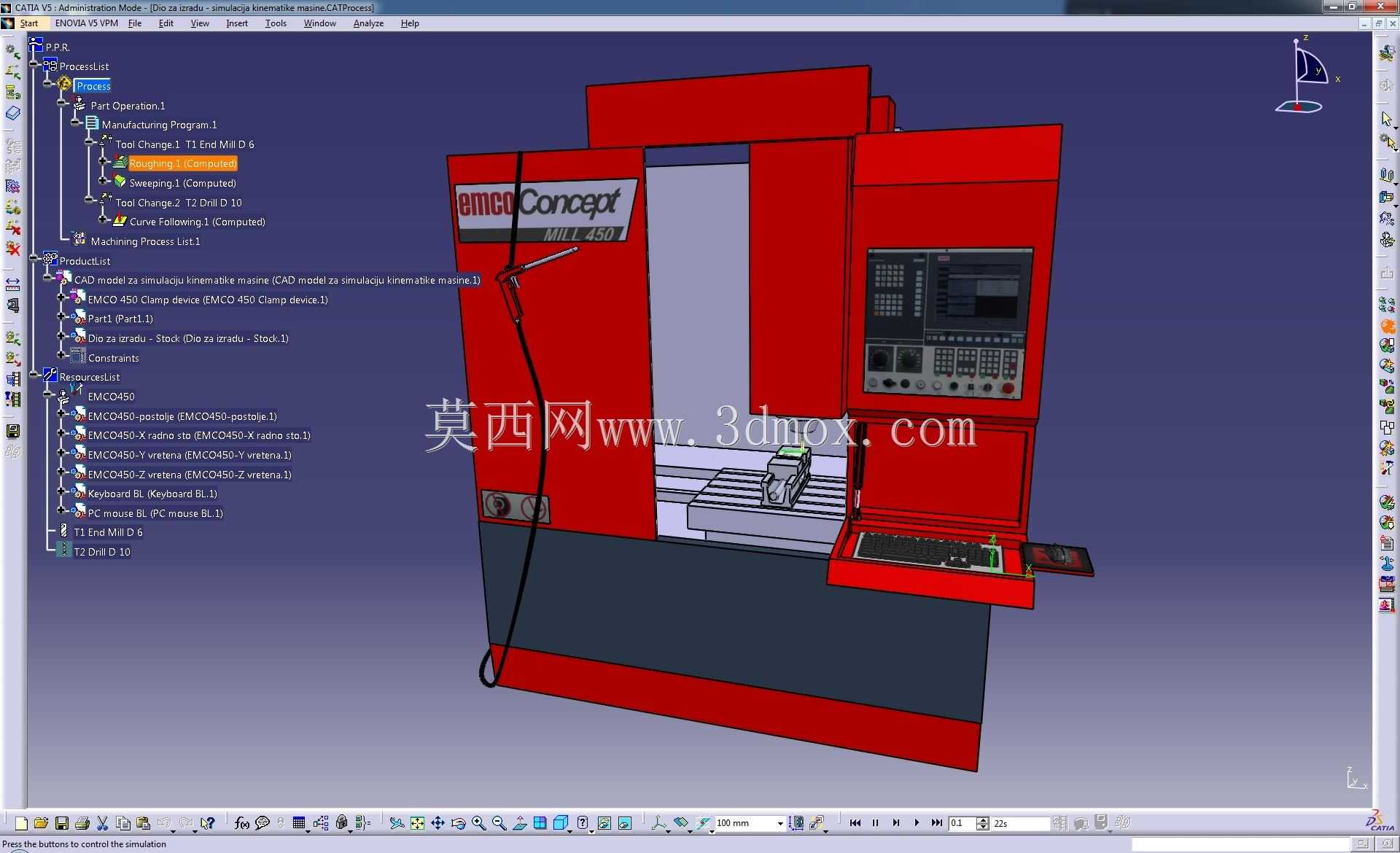

EMCO概念铣削450数控铣削加工中心结构

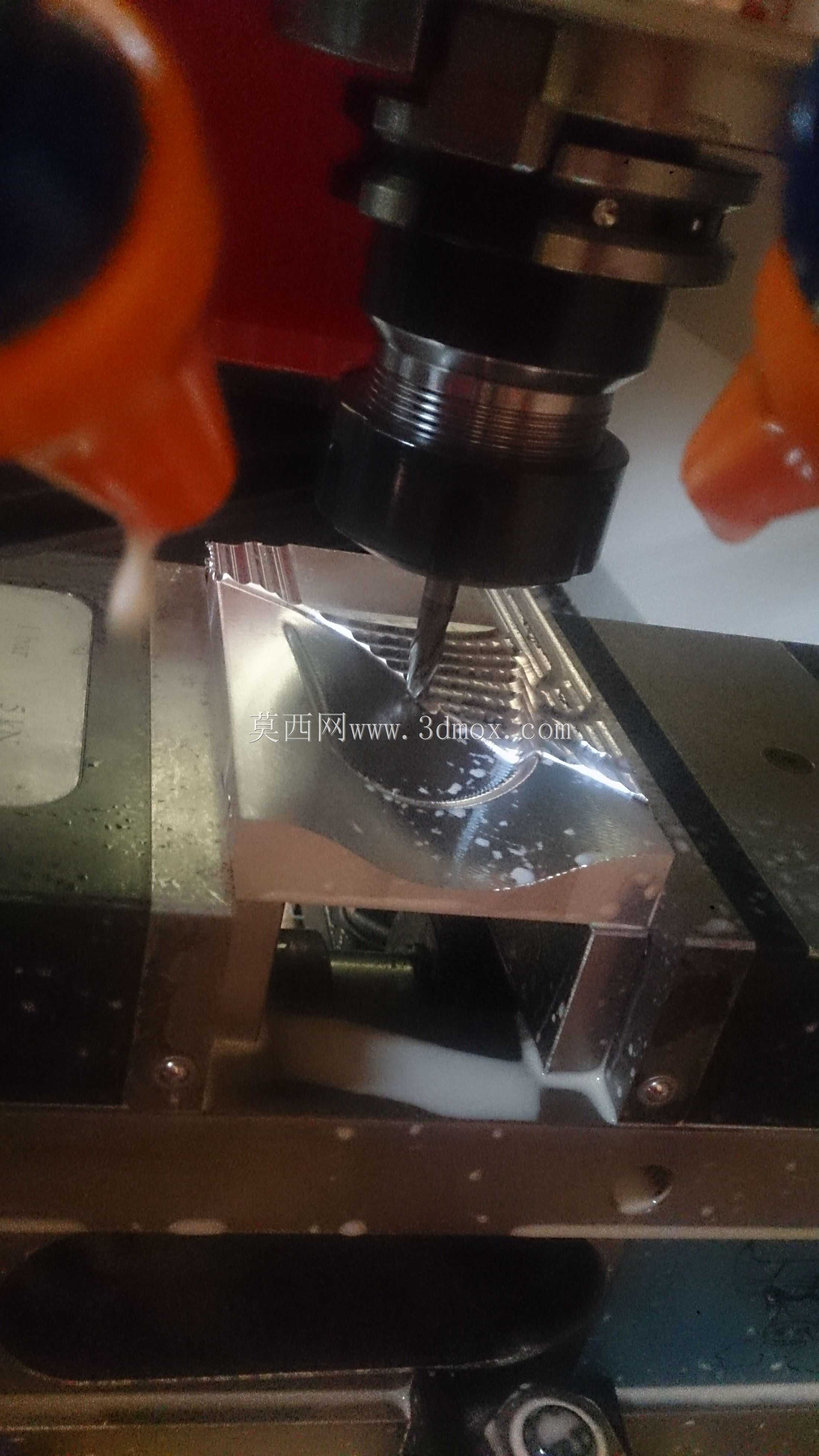

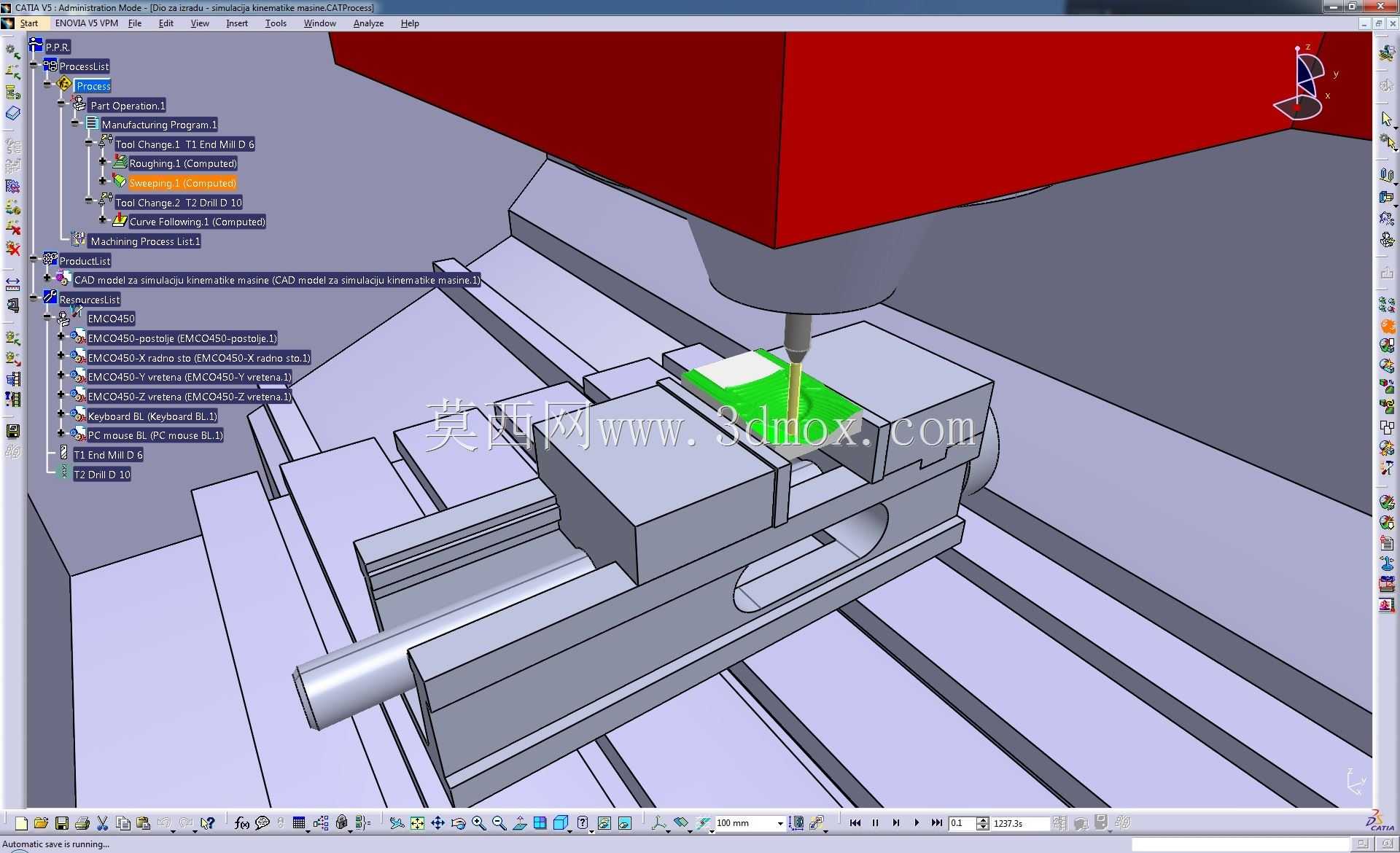

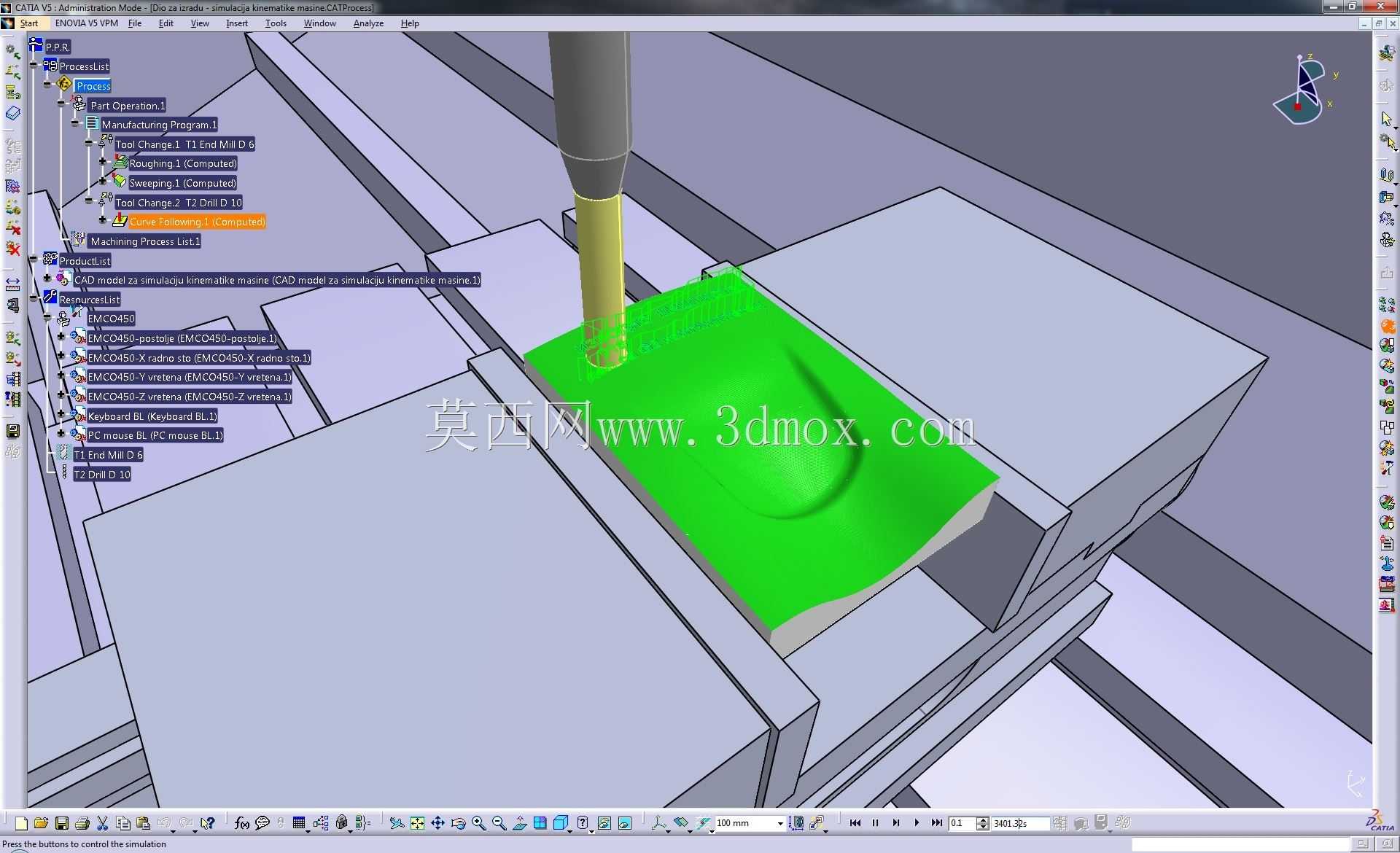

在精密零部件加工、职业院校数控实训、虚拟机床仿真验证等场景中，立式数控铣削设备是覆盖中小尺寸金属、非金属零件三轴加工的核心装备，这款EMCO概念铣削450设备的三维结构，完整还原了紧凑型立式加工中心的整机布局逻辑，可直接用于虚拟加工环境搭建、机床结构认知教学、产线布局干涉验证等实际工程环节。从实际加工用途来看，该设备可完成平面铣削、轮廓铣削、型腔加工、钻孔镗孔等常规铣削工序，适配小型模具镶件、精密机械零件、教学实训样件的加工需求，其主轴单元、进给轴、操作面板、防护结构的布局完全参照真实工业级数控铣床的设计逻辑，没有为了外观简化而省略核心功能结构。从功能特性层面拆解，设备采用固定立柱+移动工作台的经典C型立式布局，左侧为集成电主轴的立式立柱结构，主轴箱沿立柱导轨做Z向垂直进给，前方工作台可实现X、Y两个方向的水平进给，三个进给轴的传动结构、导轨安装位、行程限位结构都在模型中做了对应还原；右侧集成了数控系统操作面板与机床操作按钮站，上部为系统显示屏与按键区，下部为手持单元接口、进给倍率旋钮、循环启动与急停按钮的安装位，操作面板可向外翻开一定角度，适配不同身高操作人员的操作视角，符合人机工程学设计要求；设备下部为整体式床身底座，内部预留了切削液收集腔、排屑机构安装空间，底座上部的倾斜防护面可引导切削液与切屑向排屑口流动，避免加工过程中切屑堆积在工作台周边。整机防护采用全封闭半包围结构，正面设置可上下滑动的防护门，防护门配备透明观察窗，既可以防止加工过程中切削液飞溅、切屑飞出伤人，也能方便操作人员实时观察内部加工状态；设备顶部的横梁结构集成了照明灯具安装位、管线拖链固定位，所有进给轴的动力线缆、信号线缆都通过拖链规整排布，避免轴类部件移动过程中线缆出现拉扯、磨损问题。设计思路上，这款设备主打紧凑型教学与小批量加工场景，在保证足够加工行程的前提下尽可能压缩整机占地面积，整机宽度控制在1.8米以内，深度控制在2.2米以内，高度控制在2.4米以内，不需要过大的厂房安装空间，普通实训教室、小型加工车间都可以完成布置；安装边界方面，设备底部设置四个可调水平的垫铁安装位，安装时需要在设备周边预留至少0.8米的操作与维护空间，正面预留防护门完全打开的空间，后侧预留电气柜检修、管线连接的空间，左侧预留主轴维护、刀具更换的操作空间，右侧预留操作面板人员站立操作的空间；电气柜集成在设备右侧后部，内部预留了数控系统、伺服驱动器、IO模块的安装空间，强电与弱电走线槽分开布置，减少电磁干扰对数控系统信号传输的影响。在虚拟仿真应用场景中，该结构可直接导入CAM软件做加工过程的碰撞干涉检查，验证刀具路径、夹具安装位置、工件装夹尺寸是否存在超程、碰撞风险，提前规避实际加工中可能出现的撞机、超程等问题，也可用于数控操作培训的虚拟教学场景，让学员在虚拟环境中熟悉机床操作面板布局、进给轴移动逻辑、加工流程，减少真机操作的误操作风险。设备的刀库结构预留了斗笠式刀库的安装位，可根据实际需求配置12把或16把容量的自动换刀机构，实现工序集中加工，减少人工换刀的辅助时间；主轴端面到工作台面的距离覆盖常用中小型零件的装夹高度范围，可适配平口钳、分度头、简易夹具等多种常用装夹附件，满足不同类型零件的加工装夹需求。
