定制款水下相机镜头模组三维设计作品

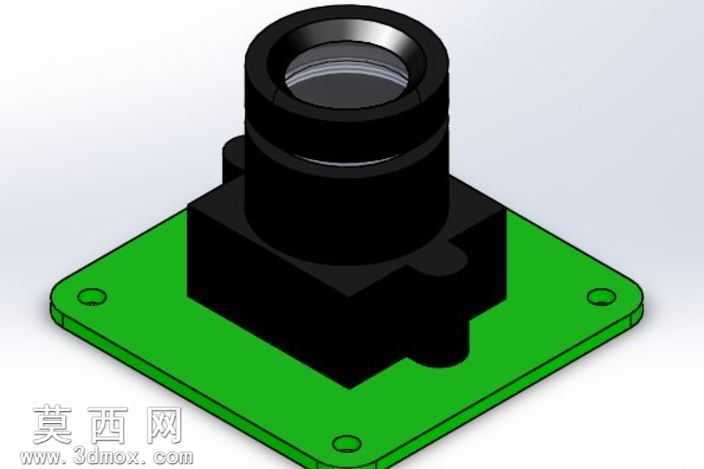

本作品为定制演示用途的水下相机镜头模组三维建模成果，建模过程依托主流三维设计软件完成全流程搭建，从结构拆解到细节还原均遵循工业产品设计的严谨逻辑。首先进行整体结构的分层规划，将模组划分为光学镜头主体、安装固定基座、PCB承载底板三个核心功能模块，建模初期通过草图绘制确定各模块的装配基准与尺寸边界，确保各部件的装配公差符合实际生产的配合要求。镜头部分采用多段阶梯式圆柱结构建模，逐层还原镜头的调焦环、镜筒壁、镜片安装位的细节，通过曲面建模工具打磨镜筒边缘的过渡圆角，还原真实工业镜头的金属质感轮廓，镜片部分采用透明材质参数设置，通过调整折射率与反射率参数，模拟光学玻璃的通透质感与光线折射效果。中间的镜头连接基座采用方块式结构设计，建模时预留镜头安装的沉孔与侧边定位凸台，还原基座与镜筒、底板的装配卡位结构，基座表面做哑光黑色硬质塑料材质赋予，通过粗糙度参数调整模拟工程塑料的磨砂触感，边缘做微小倒角处理避免尖锐棱角，符合消费类电子产品的安全设计规范。底部的承载底板采用带圆角的方形薄板结构，建模时精准定位三个安装固定孔的位置与孔径，还原PCB板的亮绿色基材质感，通过表面纹理参数设置模拟印制电路板的细微磨砂表面，板边做圆弧过渡处理，还原实际电路板的加工工艺特征。渲染阶段采用柔和的工业产品展示布光，通过主光源、辅助光源与轮廓光的搭配，清晰呈现各部件的结构层次与材质差异，黑色部件的暗部细节与绿色底板的鲜亮色彩形成明确视觉区分，镜片部分的高光反射自然真实，完整呈现出镜头模组的立体装配关系。整个建模过程严格遵循从整体到局部的设计思路，先搭建整体装配框架再逐步细化零件细节，所有结构特征均参考实际水下相机的模组布局设计，虽为演示用途的定制设计作品，但各部件的连接逻辑、尺寸比例、材质表现均贴近真实工业产品的设计标准，可作为数码影像类产品结构设计的参考案例，清晰展现小型相机模组从镜头光学部分到电路承载部分的完整装配结构，帮助理解水下防护类相机的模组布局特点与结构设计要点。
