家用真空管太阳能热水设备结构设计

这款太阳能热水设备的三维结构，完整还原了民用常压式太阳能供热装置的全部装配关系，可直接用于户用供热系统的方案演示、结构校核以及安装场景模拟。从实际应用场景来看，这类设备主要适配独栋民宅、农村自建房、低层住宅的屋面安装场景，依靠真空集热管吸收太阳辐射能完成水体升温，无需额外消耗常规能源即可满足家庭日常洗浴、厨房用热水的需求，在光照条件充足的区域可大幅降低家庭供热的能源支出。

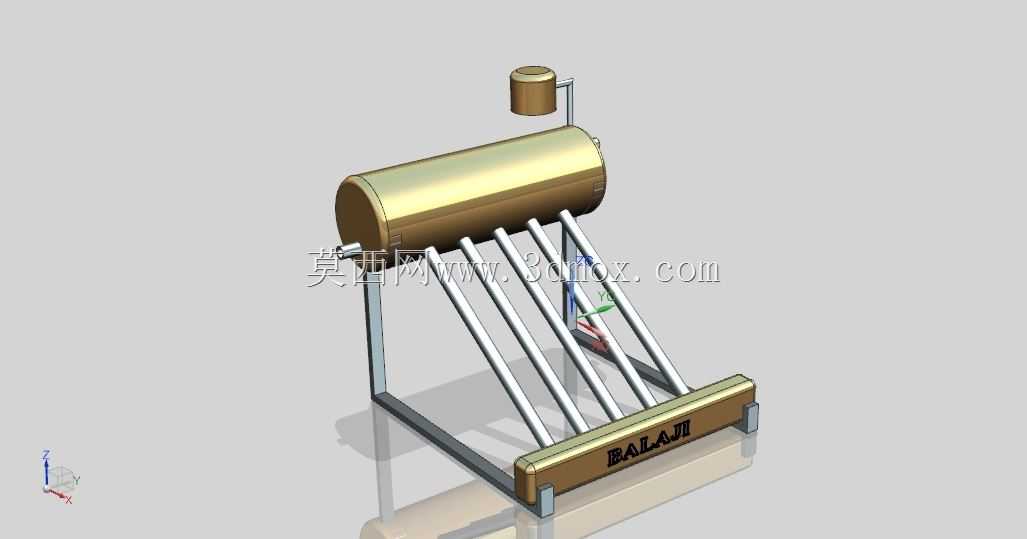

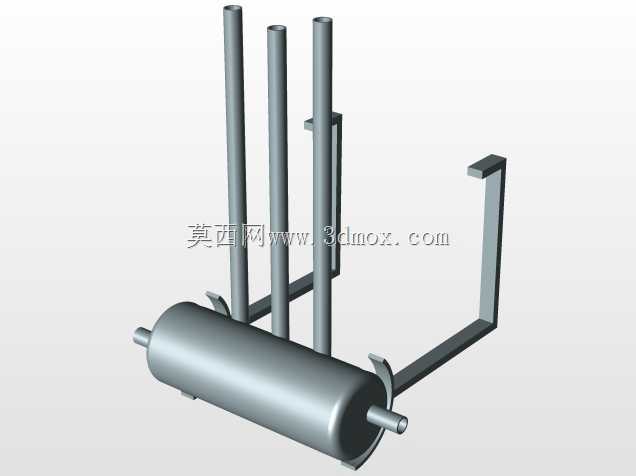

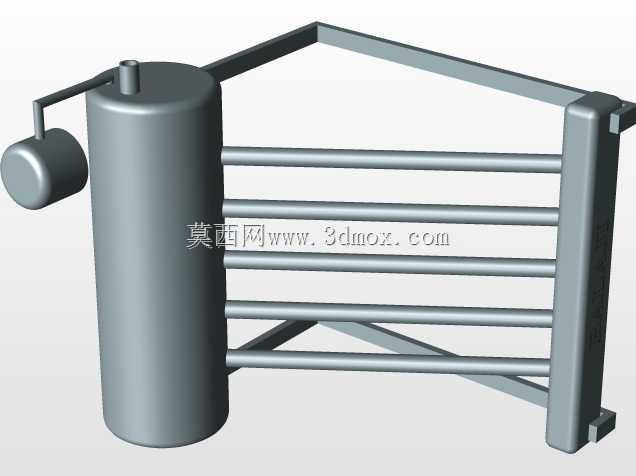

设备整体采用卧式储水罐搭配斜置真空集热管的经典布局，储水罐体作为核心储热部件，采用圆柱形承压壳体结构，侧壁预留集热管安装孔位、顶部设置排气与溢流接口、侧部预留进出水管道接口，可保证水体在罐内完成自然热循环——被集热管加热的水体因密度降低上升进入罐体上部，罐内低温水体自动补充到集热管下端，形成无需额外动力的自然循环换热路径。罐体顶部设置的小型副箱结构，主要用于容纳排气组件与辅助补液接口，避免罐内压力异常升高，同时可适配不同地区的水质条件预留辅助加热组件的安装空间。

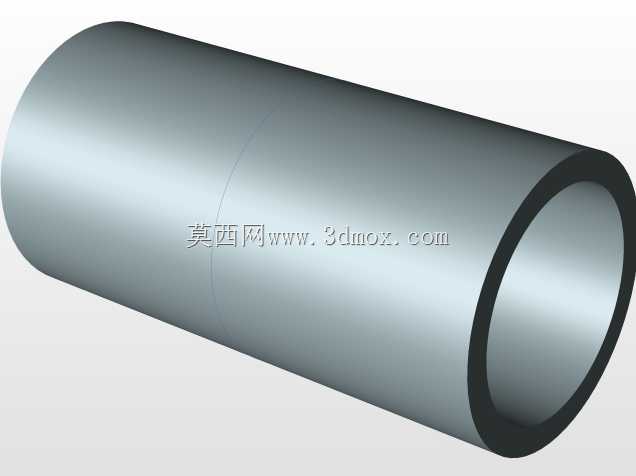

斜向布置的多根真空集热管是核心集热部件，安装角度匹配国内大部分地区的年平均太阳高度角，保证不同季节都能获得最优的受光面积，集热管下端嵌入底部的联箱托槽内，托槽采用一体化型材结构，既可以固定集热管的相对位置，也可收集集热管表面凝结的冷凝水，避免长期积水锈蚀支架。支撑整套设备的金属支架采用型材焊接框架结构，底部设置两个平行的落地支撑边，可直接固定在屋面混凝土基础或者预制配重块上，支架的斜撑角度经过受力校核，可承受满载水体重力以及常规地区的风载、雪载，不会出现倾覆或者结构变形问题。

建模过程中完整还原了各部件的装配约束关系，储水罐与支架的连接位置设置了减震垫安装位，集热管与罐体、联箱的连接位置预留了密封胶圈的安装间隙，所有管路接口的位置都符合民用给排水管道的安装规范，可直接导出工程图用于指导实际生产装配。从安装边界来看，整套设备的安装占地宽度适配常规住宅屋面的预留空间，背部与屋面的距离预留了管道走线与后期维护的操作空间，不需要额外改造屋面结构即可完成安装，设备整体重心落在支架底部支撑框架的中心区域，安装后稳定性充足。
