工业级空气除湿换热一体化装置结构设计

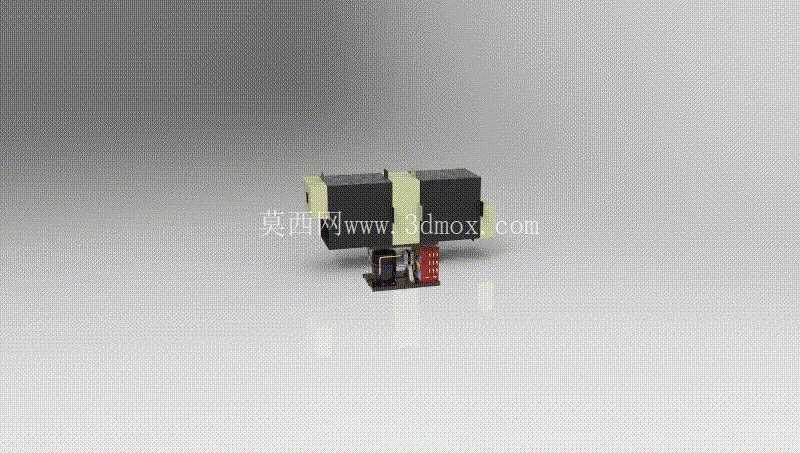

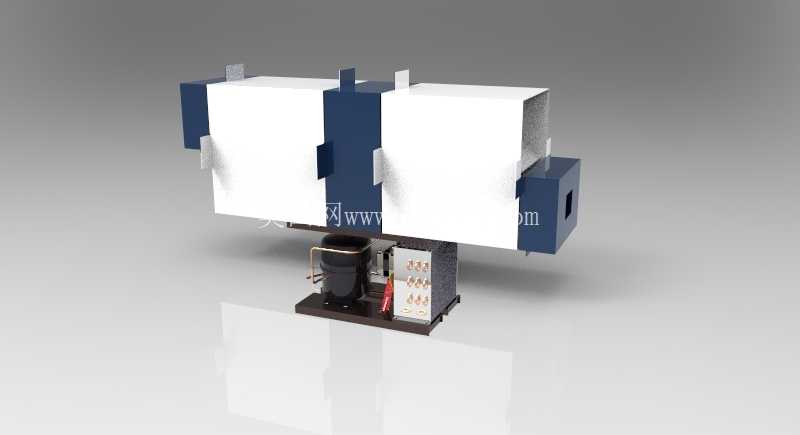

　　在精密电子制造车间、药品仓储恒温恒湿库区、大型数据中心机房这类对空气温湿度有严苛管控要求的场景中，单一功能的除湿或换热设备往往需要搭配复杂的风管接驳才能实现协同作业，不仅占用更多安装空间，管路沿程的冷量损耗也会拉高整体运行能耗，这款集成式空气除湿与热交换装置的结构设计，正是针对这类工程痛点展开的。从整机结构布局来看，设备采用双功能舱对称排布的框架形式，左右两侧的换热舱体承担空气与冷媒的热交换职能，中间的集成段整合了压缩机、气液分离组件、电控阀组等核心动力与控制部件，底部采用型钢焊接的一体式安装底座，所有核心部件的安装点位都预留了减震垫安装位，可直接抵消压缩机运行时产生的高频振动，避免振动通过安装基础传递到周边建筑结构。

　　设备的空气流通路径采用下进侧出的走向设计，待处理的潮湿空气从设备下部的进风段进入，先经过前置过滤层拦截空气中的浮尘与纤维杂质，避免颗粒物附着在换热翅片表面影响换热效率，之后空气流经低温换热翅片区域，空气中的水汽遇冷凝结为液态水，通过集水盘汇集后从排水接口排出，完成除湿后的低温空气再经过热回收段，与即将排出的高温冷媒进行热量交换，将空气温度回升到设定区间后从侧部的出风口送入目标空间，这种热回收结构可减少后续加热环节的能量投入，相比分体式除湿换热系统，整体能耗可降低两成以上。在安装边界的设计考量上，整机的外部轮廓做了规整化处理，所有突出舱体的部件都控制在安装底座的投影范围内，现场安装时不需要额外预留侧边的操作冗余空间，可直接贴靠车间立柱或墙体安装，设备的进出风接口都采用标准法兰结构，可直接对接常规尺寸的通风风管，不需要额外制作变径转接件。底部底座预留的地脚螺栓孔位采用通用间距设计，匹配多数工业厂房的设备安装基础尺寸，现场就位后只需要完成水平校准即可固定，不需要对安装基础做二次改造。

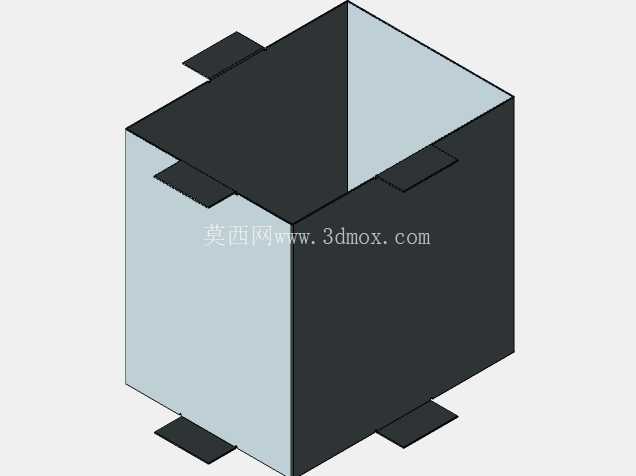

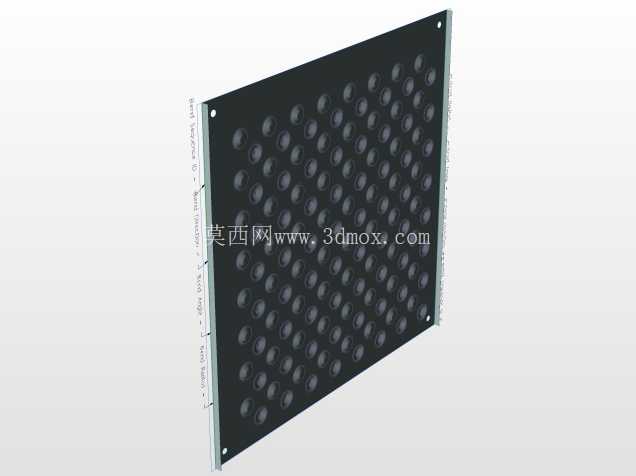

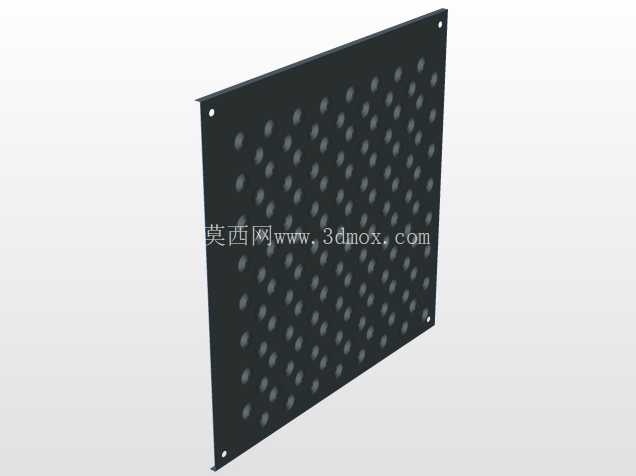

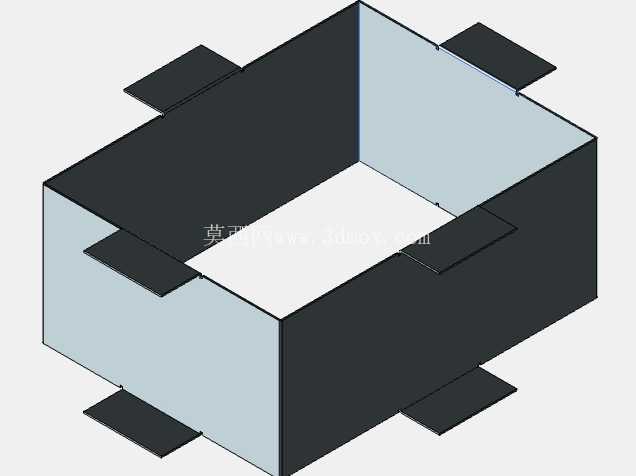

　　从结构细节来看，换热舱的外壳采用拼接式钣金结构，每一块舱板都设计了快拆式卡扣，日常维护时不需要借助大型工具即可拆开舱板，对内部的翅片、滤网进行清洁或更换；中间集成段的阀组排布做了分层设计，冷媒管路、冷凝水管路、控制线路分别走独立的走线槽，后期排查故障时可快速定位对应管路，不会出现管线交叉干扰的问题。压缩机的安装位周边预留了足够的散热空间，同时设计了独立的导流风罩，可引导冷却气流直接流过压缩机外壳，避免长时间高负荷运行时出现过热保护。

　　在功能适配性上，这款装置的结构设计预留了功能拓展接口，可根据应用场景的需求加装电辅热模块、杀菌组件或者新风混风段，不需要对主体框架做结构性改动，比如在北方冬季的低温环境下使用时，可直接在出风段加装电辅热模块，将除湿后的空气加热到舒适温度；在对空气洁净度有要求的医药生产场景中，可在进风段加装高效过滤段，满足洁净车间的空气净化要求。设备的冷凝水排放接口设计了水封结构，可避免排水管路中的异味倒灌进设备内部，同时在集水盘的最低点位设置了排水口，不会出现积水残留滋生细菌的问题。针对不同场景的安装需求，这款装置的结构还支持吊装与落地安装两种形式，顶部框架预留了吊装吊点，在层高受限的地下仓储空间中，可直接通过吊杆将设备吊装在顶板下方，节省地面的使用空间；落地安装时，底座的高度设计预留了足够的排水坡度，可保证冷凝水顺利排出，不会出现积水溢出的问题。整机的结构受力经过校核，所有钣金件的厚度都经过承重计算，吊装时的整体变形量控制在允许范围内，不会因为长期吊装出现舱体变形、密封失效的问题。
