带玻璃瓶的塑料周转啤酒箱结构设计

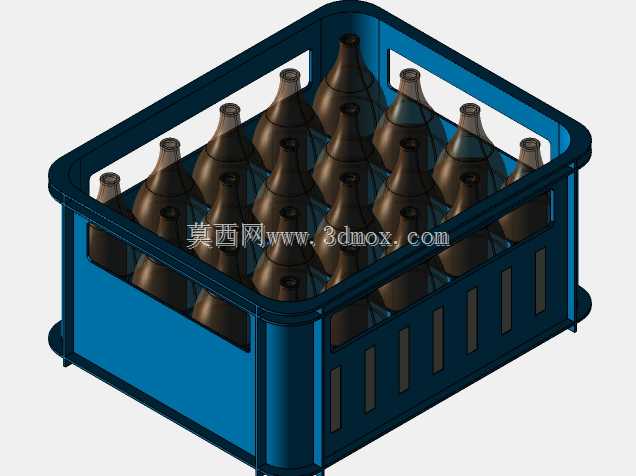

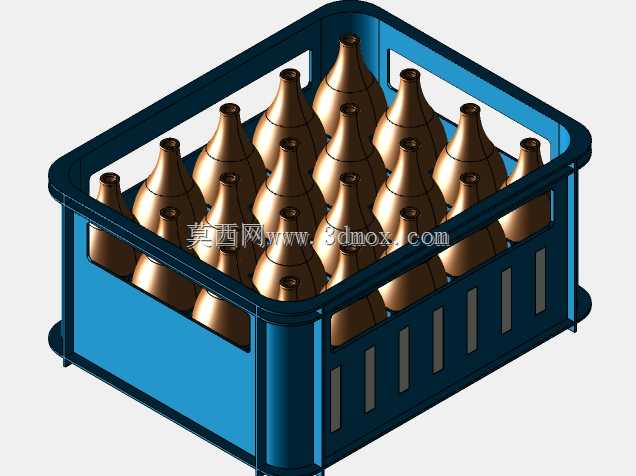

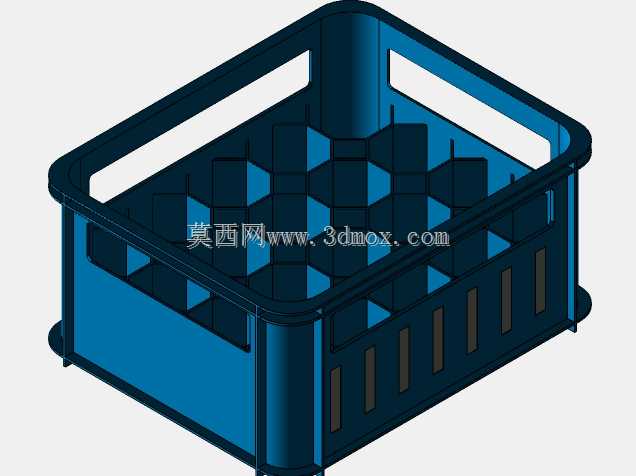

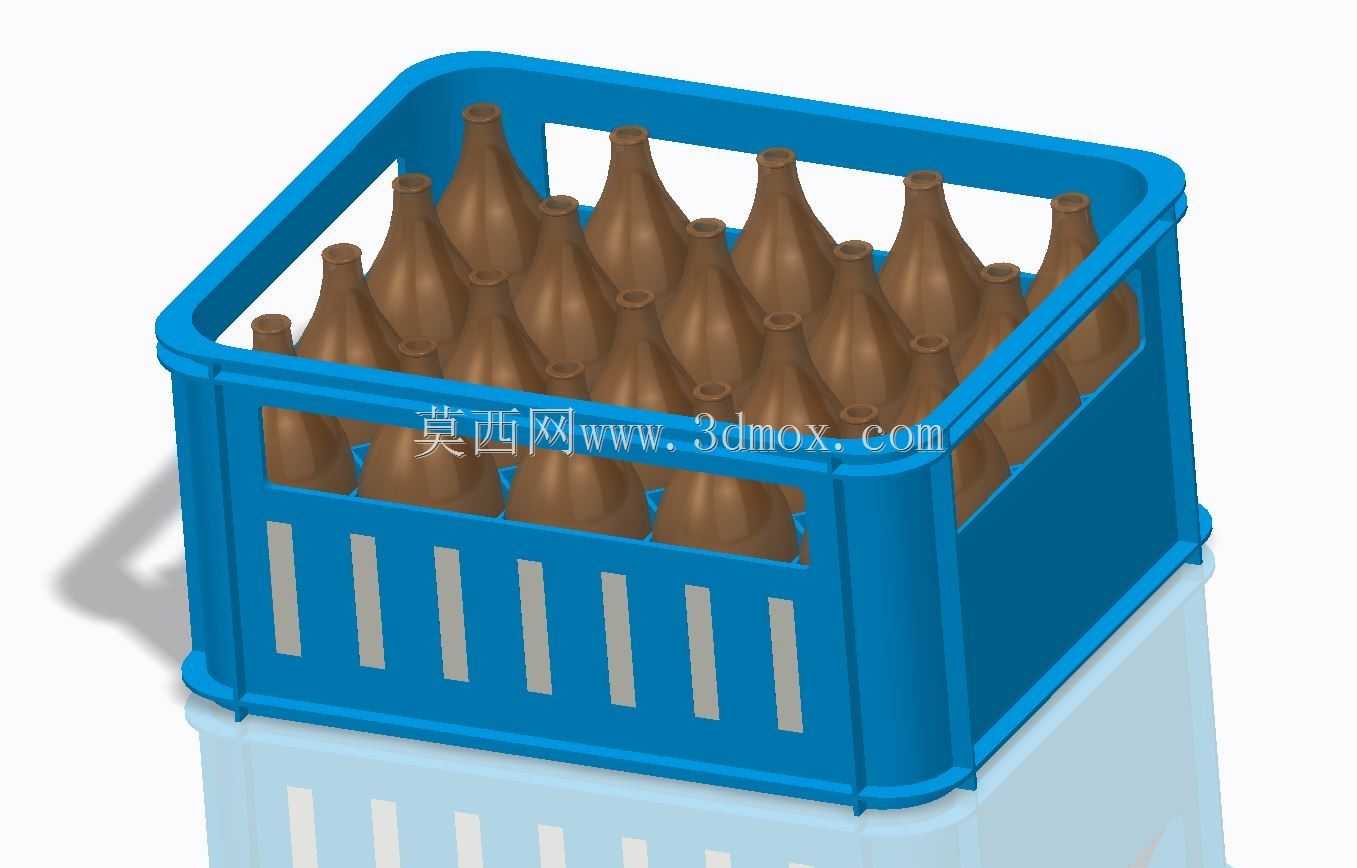

这款周转箱主要面向快消品终端配送、仓储周转环节的瓶装饮品载具需求，日常应用覆盖酒水、瓶装饮料从生产线下线码垛、区域仓存储、终端网点配送全链路的装载场景，可直接配合手动液压叉车、自动化输送线完成整箱转运，也适配商超堆头陈列、终端门店临时存储的使用需求。箱体采用带竖向加强筋的镂空侧壁设计，侧壁开设的长条形镂空槽一方面能降低整箱自重，减少无效载荷占比，另一方面在清洗环节可快速沥干残留积水，避免箱体积水滋生霉菌，适配食品级周转容器的卫生要求。箱体顶部边缘做了外翻加厚的叠放止口设计，多层码垛时上层箱体底部可嵌入下层箱体的止口位，避免堆垛滑移倾倒，常规仓储堆垛高度可适配6-8层的码放要求，充分利用垂直仓储空间。箱内的瓶位卡位做了仿形内凹结构，每个卡位对应标准棕色啤酒瓶的瓶身锥度做限位设计，装入瓶身后可避免运输过程中瓶体相互碰撞产生破损，卡位间隙预留了手动取瓶的操作空间，操作人员单手握持瓶颈即可快速完成取放动作，无需额外调整瓶体位置。箱体侧壁的手持镂空位做了圆角钝化处理，搬运时不会硌伤操作人员手掌，适配人工短距离搬运的人机工程要求。整体外形尺寸适配国内标准物流托盘的模数，整箱码放在1200*1000mm标准托盘上时，横向纵向排列无多余间隙，可最大化托盘装载利用率。箱体底部做了网格状加强筋布局，在满载24瓶玻璃瓶的载荷下，底部形变控制在允许范围内，长期周转使用不会出现底部塌陷、开裂问题。设计过程中充分考虑了注塑成型的工艺要求，所有转角位置均做了圆角过渡，避免注塑应力集中导致的箱体开裂，拔模斜度控制在合理区间，可直接适配常规注塑模具的生产要求，无需额外做结构改模。箱内装载的棕色玻璃瓶为标准啤酒瓶构型，瓶身厚度、瓶口尺寸均符合行业通用标准，可适配常规皇冠盖压盖设备的封口要求，瓶身锥度与箱内卡位完全匹配，装入后无明显窜动间隙，运输过程中即使经过颠簸路面也不会出现瓶体磕碰掉瓷、破裂的问题。
