锥面嵌入式圆柱防盗锁具结构设计

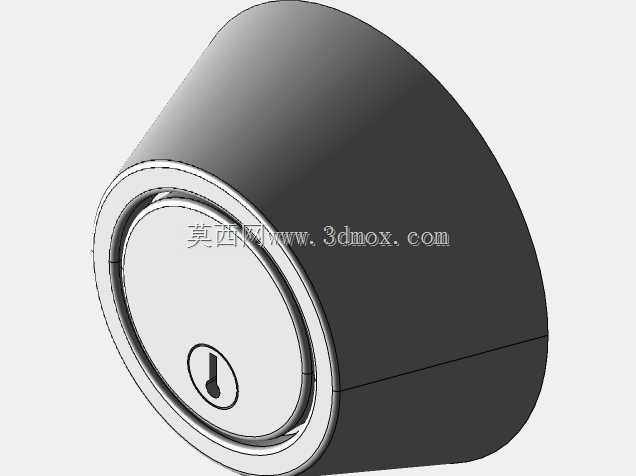

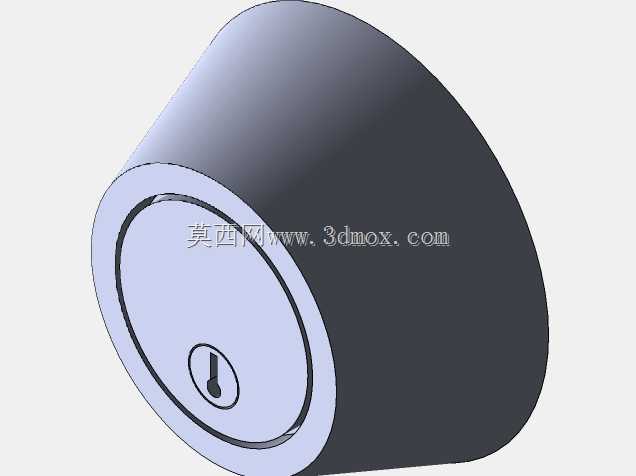

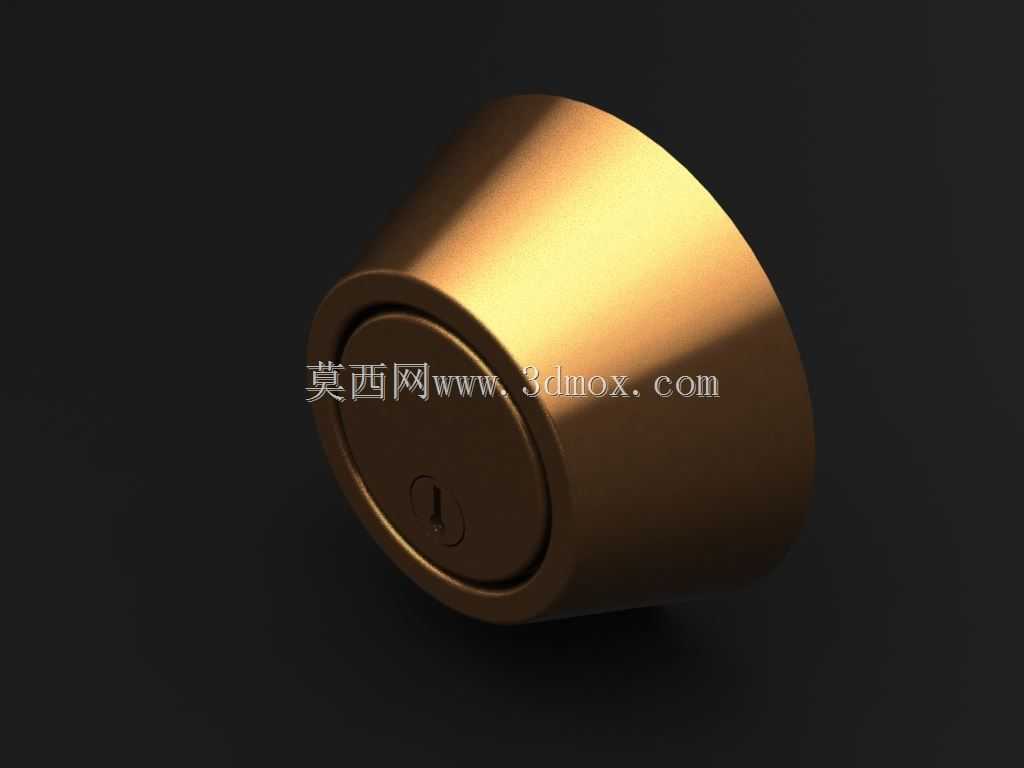

这款锥面造型的嵌入式锁具，主要适配室内木门、金属文件柜、设备检修门等场景的闭锁需求，相比传统平面锁头，其外凸的锥面结构能减少外力撬动时的受力支点，提升防暴力破坏的基础性能。从结构设计逻辑来看，锁头外壳采用一体化铜合金基材加工，外表面做哑光拉丝处理，既避免长期使用后的指纹残留与氧化锈蚀，也能在安装后与门板表面形成顺滑的过渡，不会出现突出的棱角剐蹭过往人员衣物。锁芯采用标准弹子结构布局，钥匙插入端做了导向倒角处理，即便在光线较差的检修场景下，也能快速对准锁孔完成解锁操作，不需要额外调整钥匙角度。安装边界方面，这款锁适配门板厚度在35mm到55mm之间的常规场景，安装时仅需在门板对应位置开出直径匹配的圆形安装孔，将锁体从外侧嵌入后，从内侧用固定卡环锁紧即可，不需要额外打螺丝固定孔，能大幅降低现场安装的加工工作量，也不会破坏门板的整体结构强度。在功能特性上，锁体内部的传动结构做了阻尼优化，解锁转动时的扭矩控制在0.2N·m到0.3N·m之间，既不会因为转动过松导致误触解锁，也不会因为阻尼过大造成钥匙拧动费力的问题，长期使用后内部弹簧不会出现疲劳失效，能保证上万次解锁循环后的结构稳定性。针对塞拉门这类需要滑动开合的特殊应用场景，这款锁的锁舌采用平端伸缩结构，解锁后锁舌完全缩回锁体内部，不会在门板滑动过程中与门框发生剐蹭，闭锁时锁舌伸出长度达到12mm，能与门框锁扣形成足够的咬合深度，避免门体受外力振动时意外脱开。锁头外露部分的锥度设计经过反复校核，外端直径比安装端直径小8mm，安装后与门板表面形成15度的过渡斜面，既不会因为突出过多影响门体的滑动行程，也能避免灰尘、水渍顺着锁体缝隙渗入门板内部，对内部的锁具传动结构形成一定的防护作用。在建模过程中，所有配合面都预留了合理的公差间隙，锁体外壳与安装孔的配合公差取H7/h6，既能保证安装时的顺畅度，也不会出现安装后锁体晃动的问题，锁芯与外壳的转动配合面预留了0.1mm的间隙，填充润滑脂后能保证低温环境下也不会出现转动卡滞的问题，适配不同地域的使用环境需求。
