家用台式落地摇头送风座扇结构设计

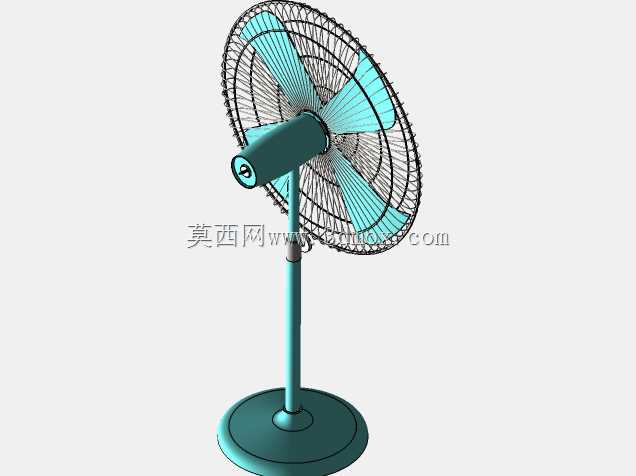

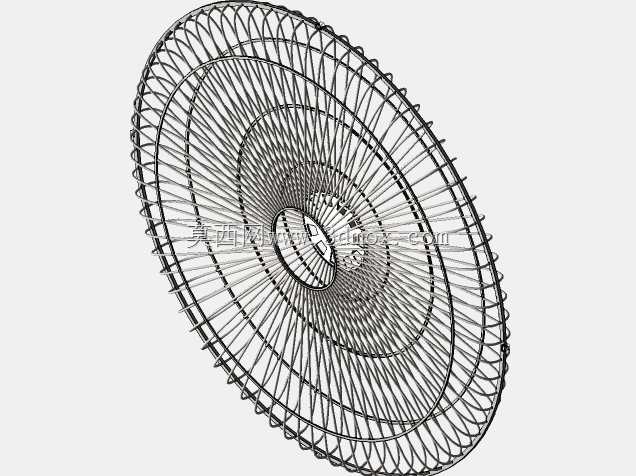

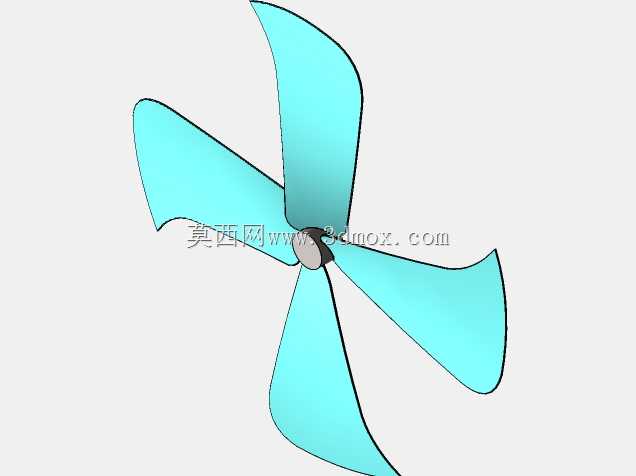

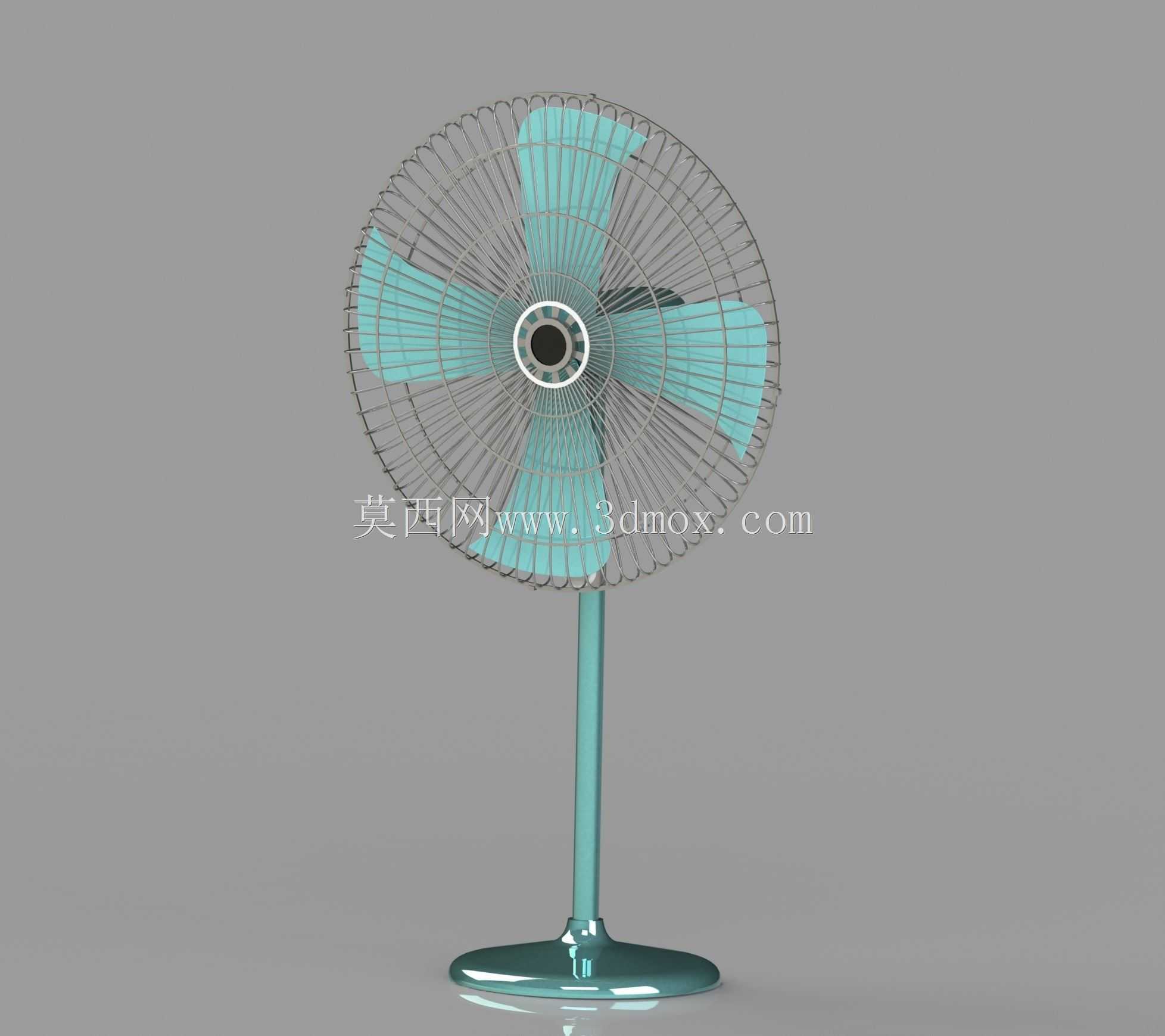

这款座扇的三维建模过程中，首先要考虑的是日常居家、小型办公场景的使用需求，这类送风设备不需要工业风扇的大风压与高转速，核心要兼顾送风覆盖范围、运行稳定性与桌面/地面放置的适配性。从结构拆分来看，整体分为底座支撑段、立杆连接段、机头俯仰调节段、扇叶送风段、前后网罩防护段五个核心部分，各段之间的配合公差需要在建模阶段就预留装配余量，避免后续实际生产出现装配干涉。底座部分采用圆盘式配重结构，建模时需要将重心控制在底座投影面的中心区域，确保扇头在最大俯仰角度、最高转速运行时不会出现倾覆，底座底部预留了防滑脚垫的安装槽位，安装边界需要匹配常规桌面、地面的放置需求，整体底座直径控制在合理范围，既不会占用过多放置空间，也能保证足够的支撑稳定性。立杆部分采用薄壁圆管结构，建模时需要考虑内部走线的空间，电源线从底座进线后沿立杆内部穿至机头电机位置，避免明线外露带来的安全隐患，立杆与底座、立杆与机头的连接位置都设计了锁紧结构，可根据使用需求调整整体送风高度。机头部分集成了电机安装位、摇头机构与俯仰调节转轴，建模时需要匹配常规小功率家用风扇电机的安装尺寸，摇头机构的传动齿轮组需要预留合理的啮合间隙，保证摇头动作顺畅无卡滞，俯仰调节的阻尼结构需要保证扇头调整到任意俯仰角度都能保持定位，不会出现自行下坠的情况。扇叶部分采用五叶不等距设计，建模时对叶片曲面做了弧度优化，在保证送风量的同时降低叶片切割空气产生的紊流噪音，叶片与电机轴的连接位置设计了防松卡扣结构，避免高速运转时扇叶松动脱落。前后网罩采用径向辐条式结构，辐条间距控制在安全范围内，防止使用过程中手指误入触碰扇叶，网罩的环形圈位置设计了卡扣快拆结构，无需额外工具即可拆卸网罩清理扇叶积灰。建模过程中所有转动配合位置都预留了合理的间隙，塑胶件的壁厚保持均匀，避免注塑生产时出现缩痕、翘曲等缺陷，各部件的安装边界都参考了常规家用小电器的通用尺寸规范，既可以直接用于手板打样验证，也可作为同类送风产品结构设计的参考模板，帮助结构设计人员快速完成同类产品的方案迭代，减少重复建模的工作量，在做方案评审时也能直观展示产品的装配关系与外观效果，提前排查结构设计中存在的干涉、重心偏移等潜在问题。
