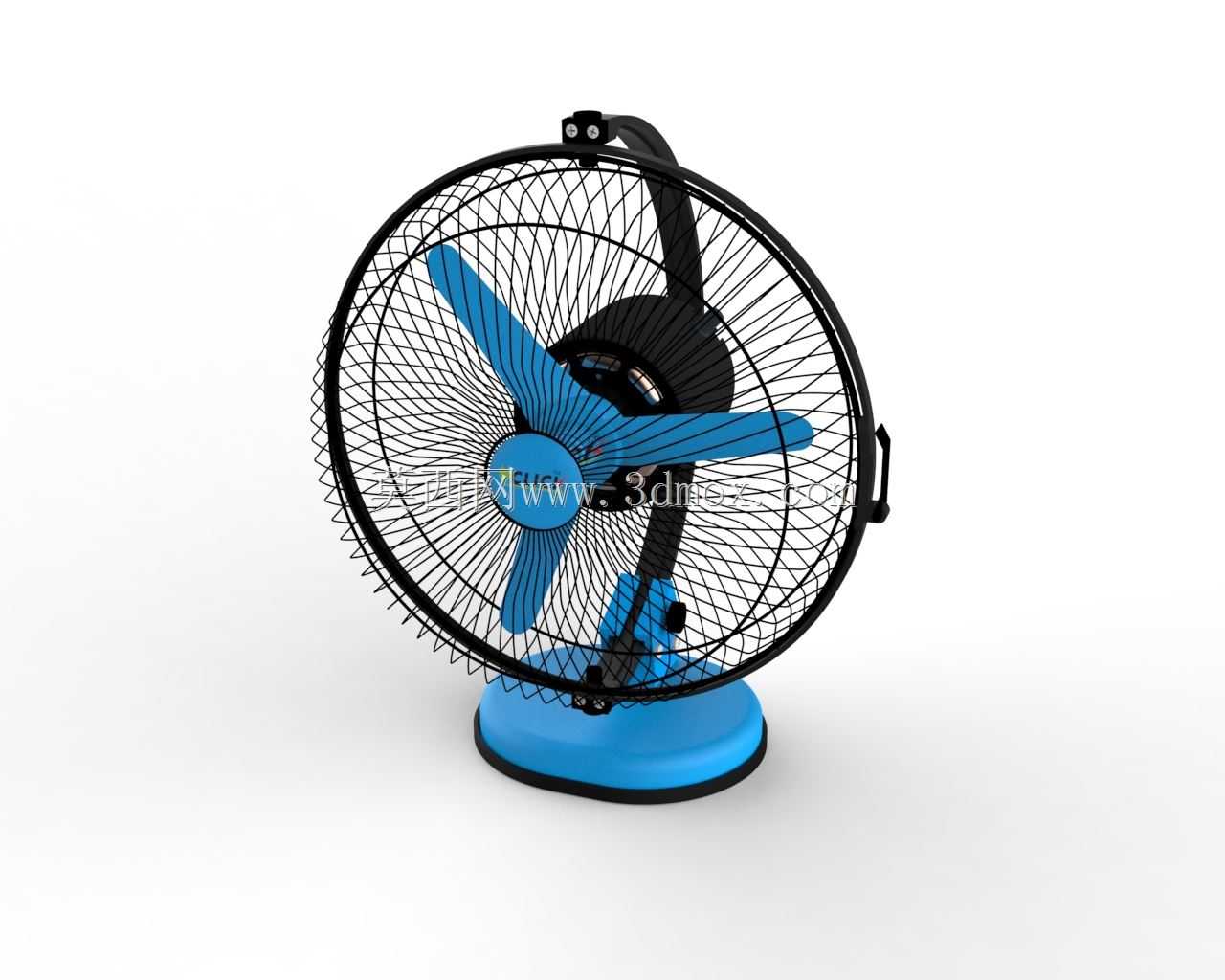

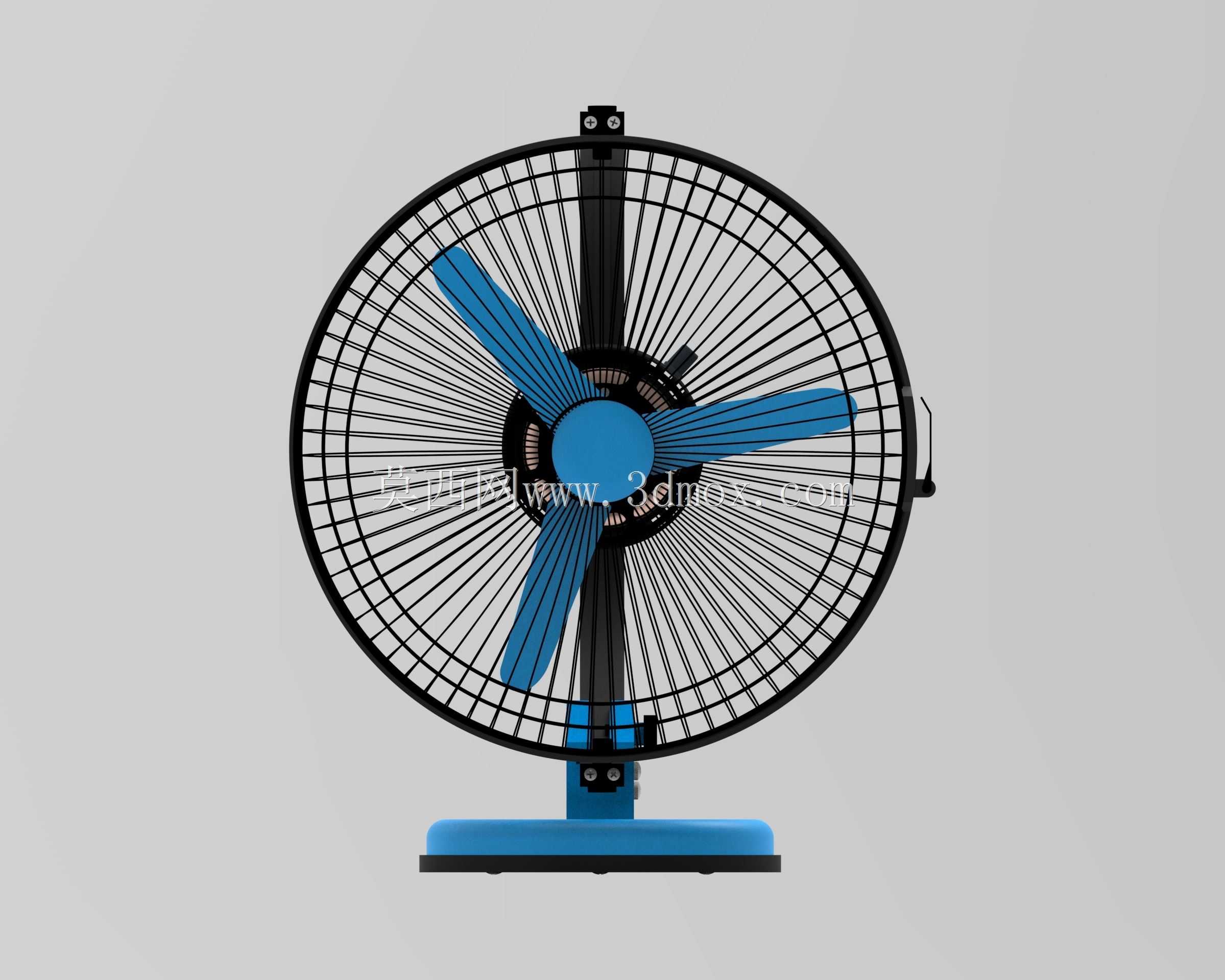

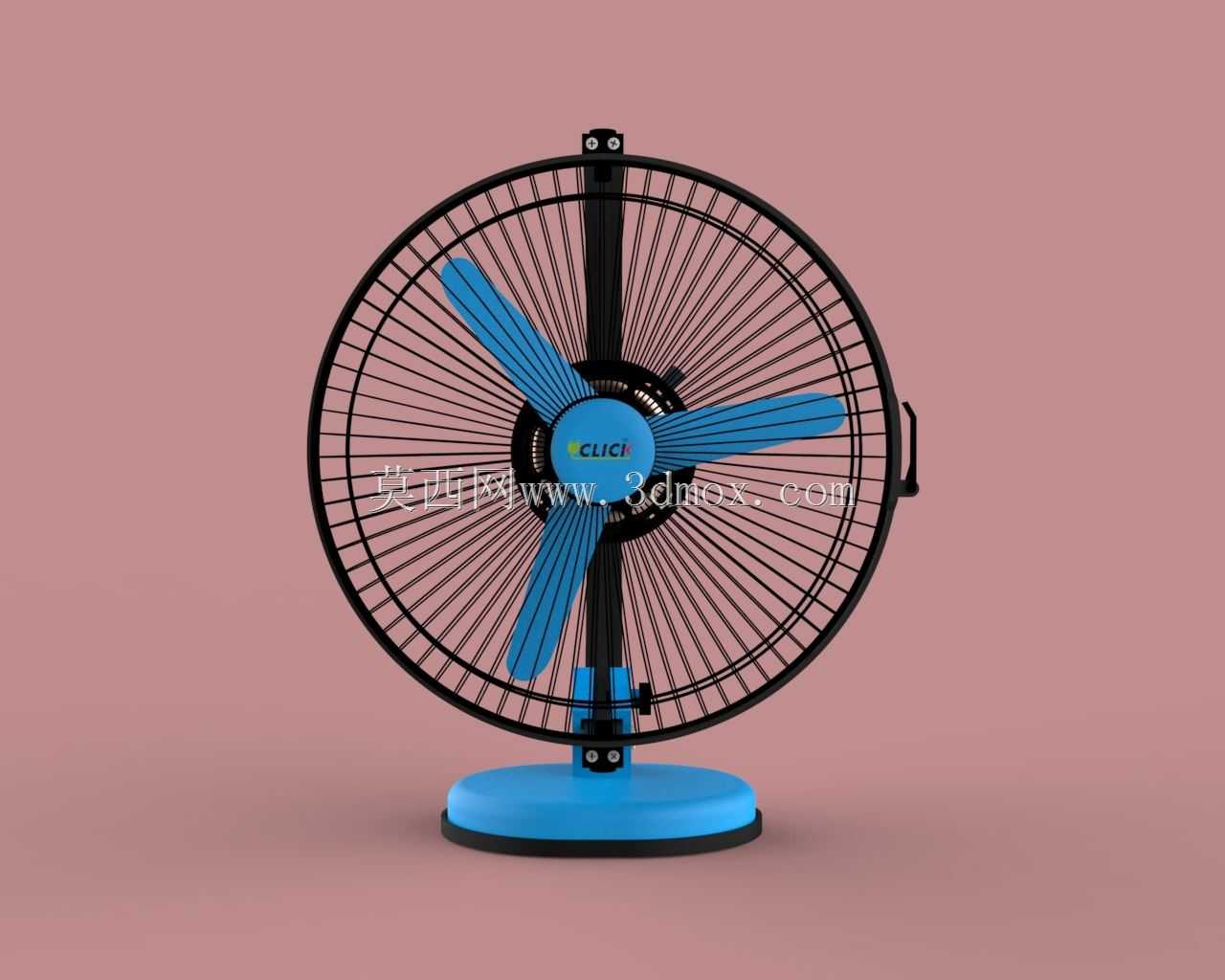

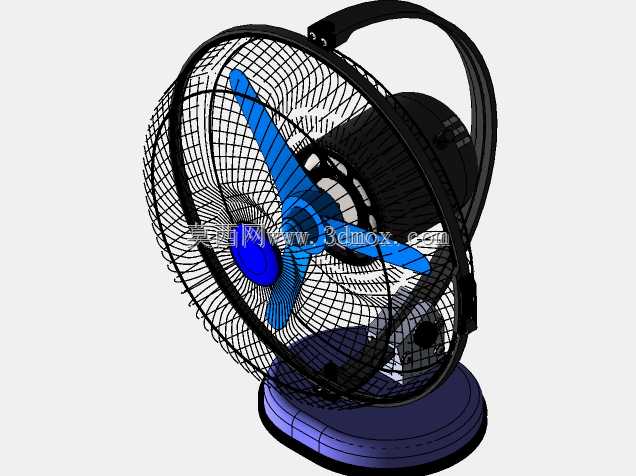

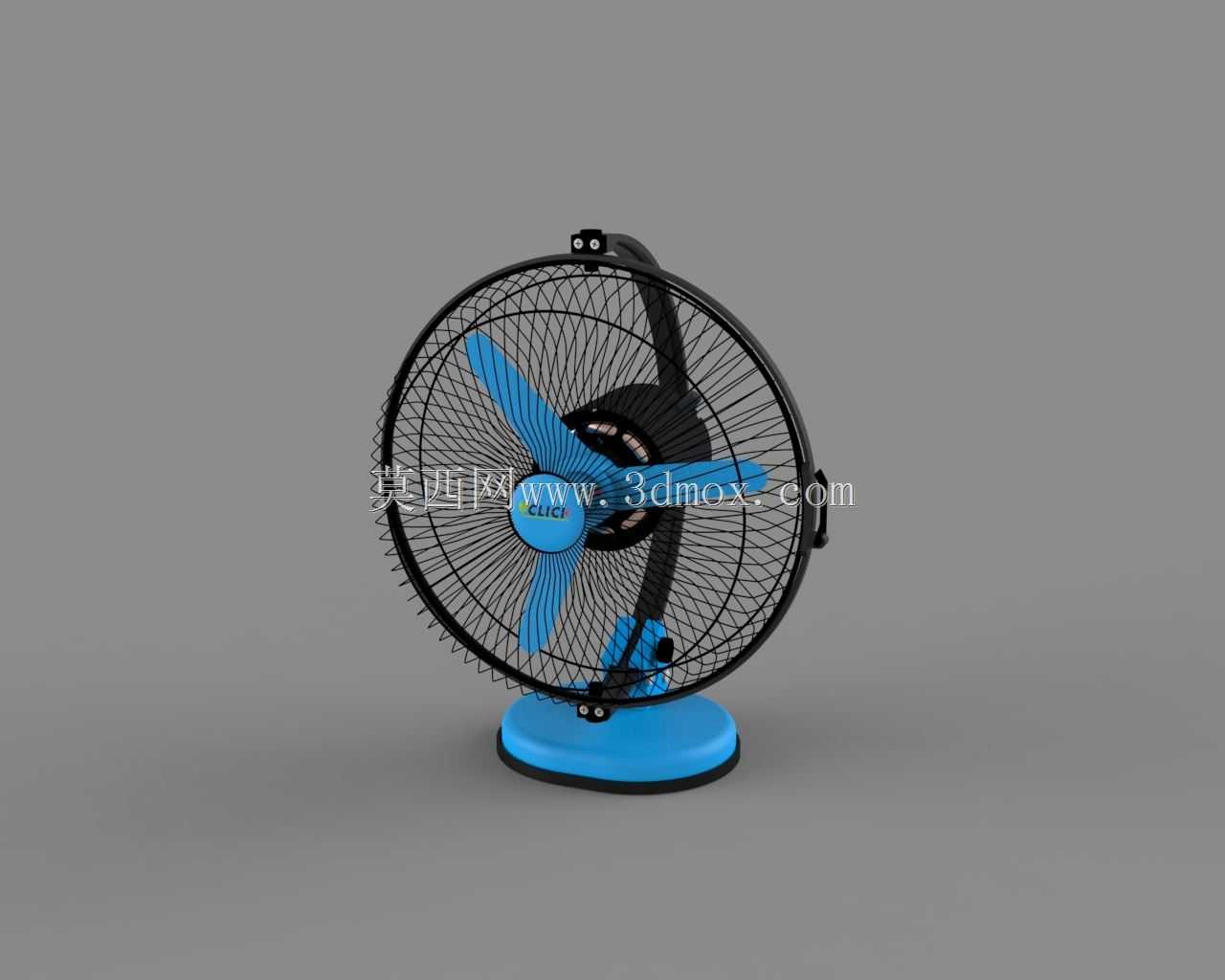

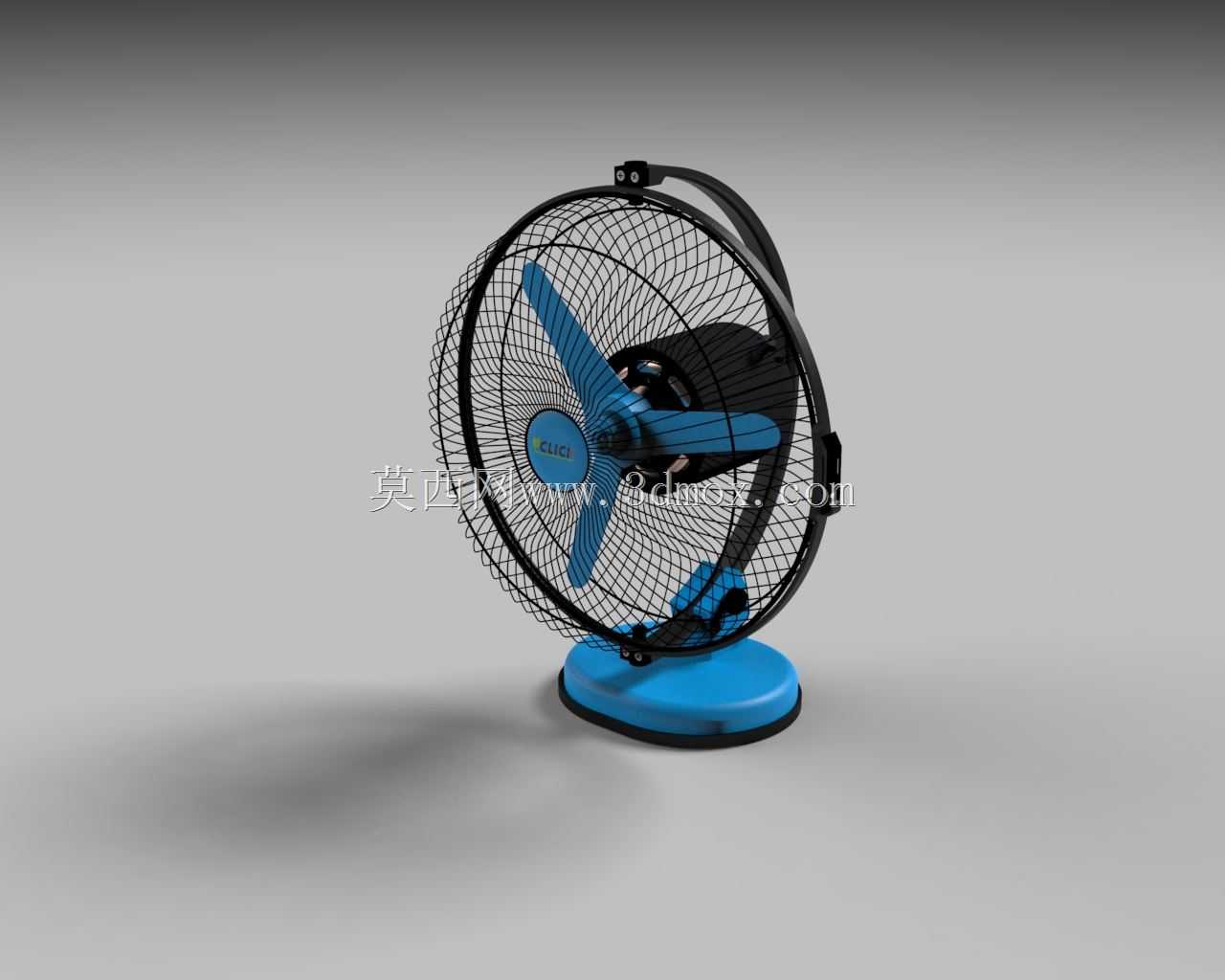

家用台式摇头电风扇三维结构设计

这款台式风扇的三维结构设计，首先围绕桌面近距离送风的核心使用场景展开，日常放置于办公桌面、居家书桌、宿舍床头等小范围空间，针对1-2米半径内的定向送风需求做结构适配，整体底座直径控制在180mm左右，整机高度不超过350mm，放置时不会占用过多桌面有效使用面积，底座底部预留了防滑胶圈的安装槽位，避免运行振动时出现位移偏移。

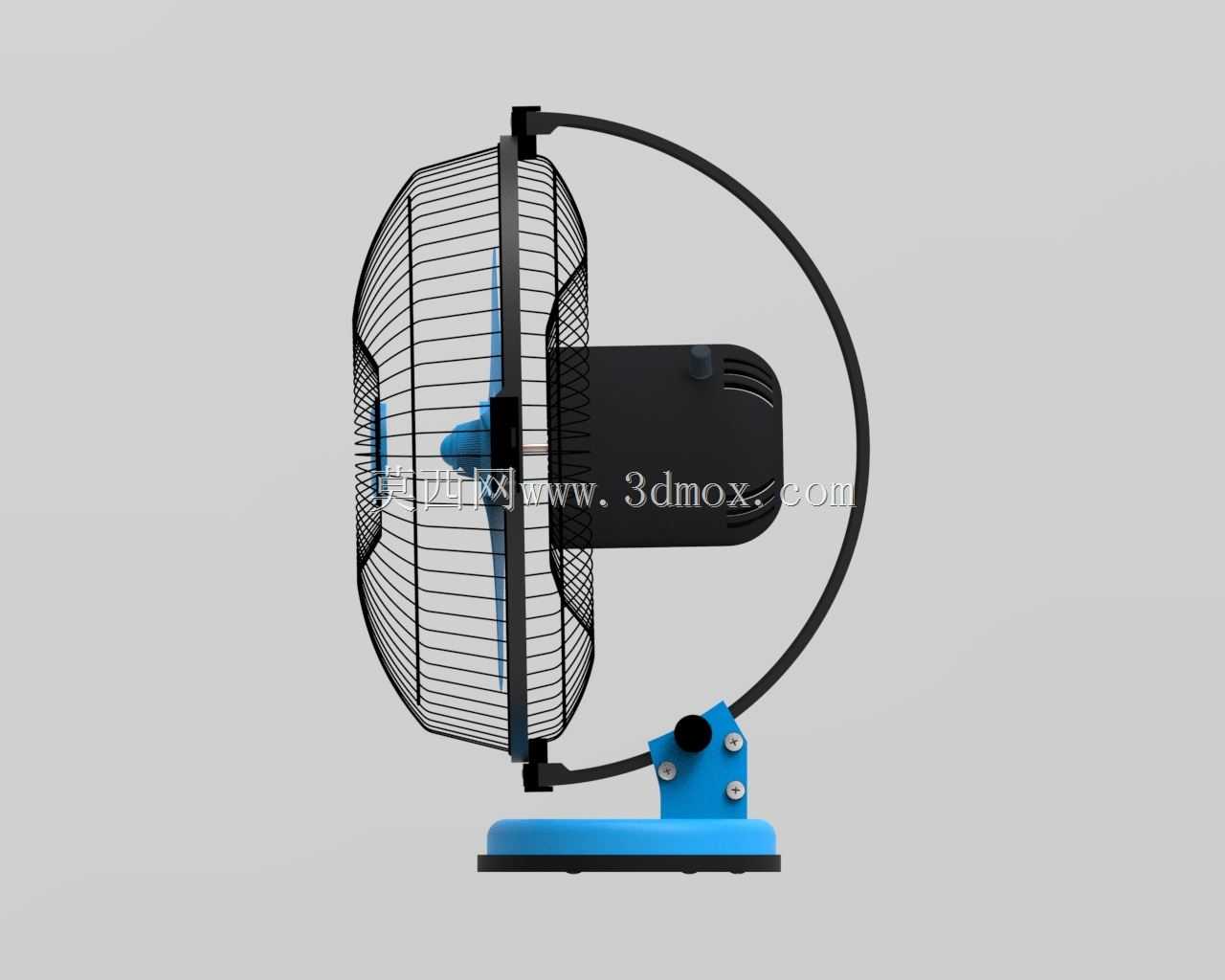

从功能实现层面看，设计时兼顾了俯仰角度调节与水平摇头的双重送风需求，机头与支架连接位置设置了阻尼转轴结构，可实现上下15度到30度的俯仰角度调整，适配不同坐姿下的送风高度需求；机身内部预留了摇头曲柄连杆机构的安装空间，可带动机头实现70度范围内的水平往复送风，扩大送风覆盖范围，避免固定直吹带来的体感不适。扇叶采用三叶片曲面设计，叶片前缘做了切角修型，在保证送风风量的同时降低叶片切割气流产生的风噪，适配安静的办公、休息场景使用。

整机的防护结构设计也做了充分考量，前后网罩采用细密格栅结构，格栅间隙控制在8mm以内，可避免手指误触运转中的扇叶引发安全隐患，网罩采用卡扣式连接结构，无需额外工具即可完成拆装，方便后续对扇叶、网罩进行积尘清理。提手结构集成在机头后罩上方，弧度贴合手掌握持形态，方便用户在不同桌面位置间挪动转移设备。

设计过程中对各部件的装配边界做了严格校核，底座内部预留了电机配重块、电源线走线槽的安装空间，后罩内部的电机安装位适配常规家用小功率交流电机的安装尺寸，各部件间预留0.2-0.5mm的装配间隙，避免长期运转热胀冷缩引发部件卡滞。电源线从底座后侧的出线孔引出，出线位置做了圆角防护处理，避免长期弯折导致线皮破损。整体结构没有冗余设计，所有部件都服务于送风功能与使用安全性，可直接作为家用小风扇结构开发、逆向建模的参考基准，也可用于小家电结构教学的演示案例。
