管道式轴流通风机结构设计方案

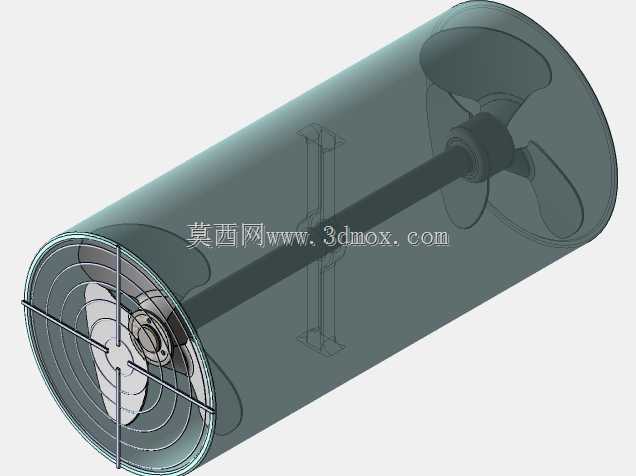

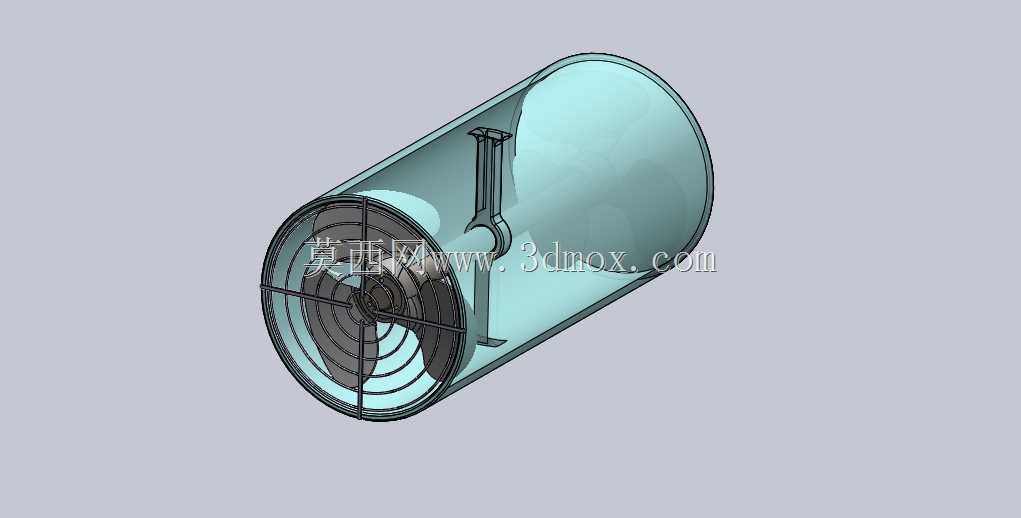

这款管道式轴流通风结构，主要适配狭长空间的通风换气、管道增压送风场景，常见于商用建筑通风管网、工业车间岗位送风、设备散热风道串联等工况，可直接嵌入同规格圆形风管段安装，无需额外搭建独立安装支架，适配常规通风系统的模块化拼接需求。从结构设计逻辑来看，整体采用直筒式风筒作为主体承载结构，风筒两端预留标准风管对接边界，可直接匹配常规圆形通风管道的法兰或抱箍连接尺寸，安装时仅需保证风筒轴线与风管轴线同轴，即可避免送风紊流产生的额外风阻损失。风筒内部的轴流叶轮采用等弦长扭曲叶片设计，叶片安装角经过匹配调校，可在额定转速下实现稳定的轴向送风，减少气流径向逸散带来的效率损耗；叶轮前端设置防护格栅，格栅筋条采用流线型截面设计，在满足异物防护要求的同时，尽可能降低格栅对进风气流的阻挡扰动，避免进风端产生异常涡流噪音。叶轮的支撑结构采用单臂式内置支架，支架固定端贴合风筒内壁弧面设计，连接面做圆弧过渡处理，减少支架对筒内气流的遮挡，同时保证叶轮运转时的同轴度稳定性，避免长期运转产生的振动偏移。从安装边界来看，风筒整体为等直径圆柱结构，外部无突出的安装耳或外置部件，安装时仅需预留与风筒长度匹配的管道段空间，径向预留尺寸不超过风筒外径即可，适配狭小吊顶内、设备夹层内的紧凑安装场景。实际使用中，该结构可根据送风需求调整叶轮转速，适配不同风量风压的使用要求，风筒内壁做光滑过渡处理，无明显凸起结构，可降低气流沿程摩擦阻力，提升整体送风效率。叶轮与内置电机的连接采用直联结构，省去皮带传动等中间环节，减少传动损耗与后期维护点位，适配长期连续运转的通风工况。在结构细节处理上，叶片前缘做圆角钝化处理，避免气流切割产生的高频啸叫，叶片与风筒内壁之间预留均匀的运转间隙，既避免运转剐蹭，又尽可能减少间隙漏风带来的效率损失，整体结构兼顾了安装便捷性、运转稳定性与送风效率，适合作为标准化通风模块嵌入各类通风系统中使用。
