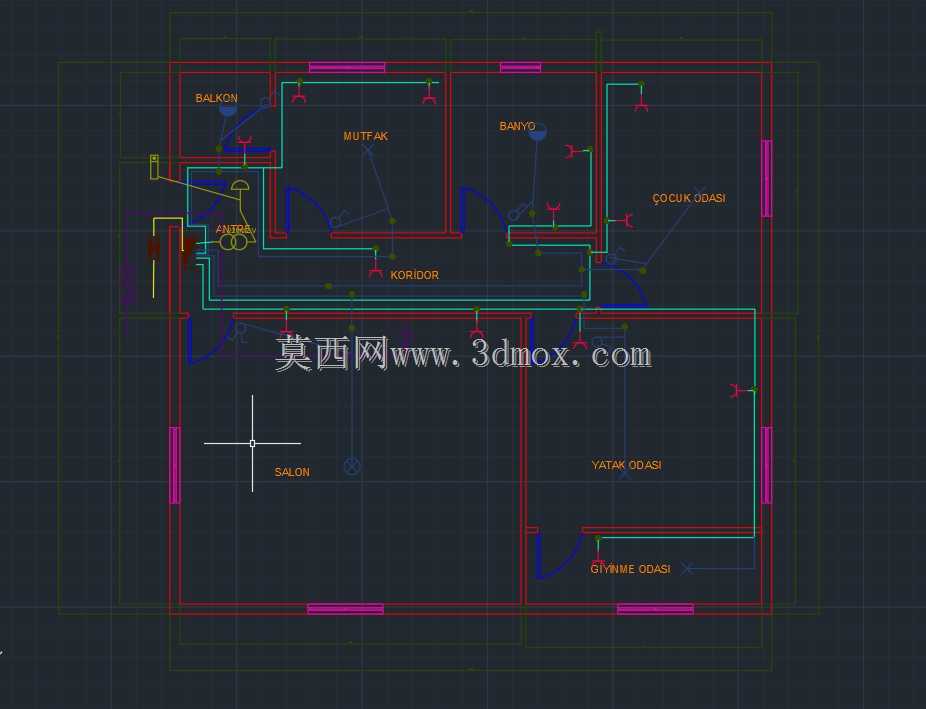

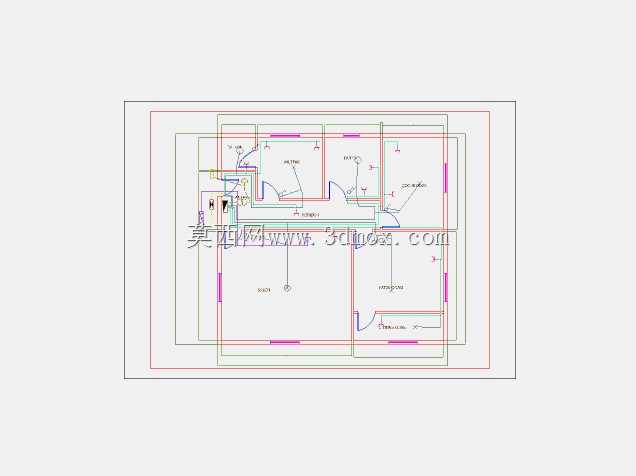

住宅室内电力线路排布设计方案

这套住宅电力线路排布设计，核心围绕家庭日常用电的安全冗余、分区管控与后期运维便利性展开，在前期建模阶段就充分结合了普通平层住宅的空间布局特性，把不同功能区的用电负荷特性作为布线逻辑的核心依据。从实际应用场景来看，家庭用电的负荷分散性极强，不同空间的用电需求差异明显：起居空间需要兼顾照明、影音设备、临时充电等多类零散用电需求，厨卫空间则要承载大功率厨电、卫浴采暖设备的高负荷供电，阳台区域还要预留洗衣设备、电动晾晒装置的供电点位，这套设计在布线时就按照功能分区做了独立回路划分，避免单一回路过载触发跳闸，也减少故障发生时的停电影响范围。设计过程中首先明确了各空间的安装边界，所有线路走向都避开了墙体后期可能钻孔打眼的常见区域，比如墙面挂装电视、置物架的常规高度区间，地面铺装龙骨、打钉的常见深度范围，从根源上减少后期装修施工破坏线路的风险。线路的排布路径优先沿墙体阴角、吊顶内部、地面找平层的隐蔽区域走行，既不占用室内有效使用空间，也能在后期需要线路检修时，通过预留的检修口快速定位故障段，不用大面积破坏装饰面层。在功能特性上，这套布线设计给大功率用电设备预留了独立的专用回路，比如厨卫的电热水器、集成灶等设备，单独配置匹配线径的供电线路，不和普通照明、插座回路混用，同时所有插座回路都预留了接地保护的布线通道，满足住宅电气施工的安全规范要求。建模阶段还同步考虑了开关、插座点位的人体工程学高度，比如普通墙面插座距离完成地面的高度统一设置在常规使用的舒适区间，开关点位设置在入户门旁、卧室出入口等触达方便的位置，不用刻意探身或者弯腰操作。线路转弯处的排布都预留了足够的弯曲半径，避免穿线时绝缘层被剐蹭破损，也方便后期老旧线路更换时能顺利抽拉穿线。不同电压等级的线路比如强电供电线、弱电信号线在排布时保持了规范的安全间距，避免强电运行时的电磁干扰影响弱电信号传输。整个线路的拓扑结构采用放射式与树干式结合的方式，从户内总配电点位出发，主线路沿公共走廊区域的吊顶内敷设，再分支路通向各个功能房间，既减少了主线路的不必要弯折，也能让各支路的线路长度尽可能均衡，降低线路上的不必要电压损耗。针对后期可能新增的用电需求，比如智能家居设备、电动窗帘、壁挂式新风机等装置，在对应点位也预留了备用穿线管与接线点位，不用在装修完成后重新剔凿墙面布线。
