户内强电回路防护保险盒结构设计

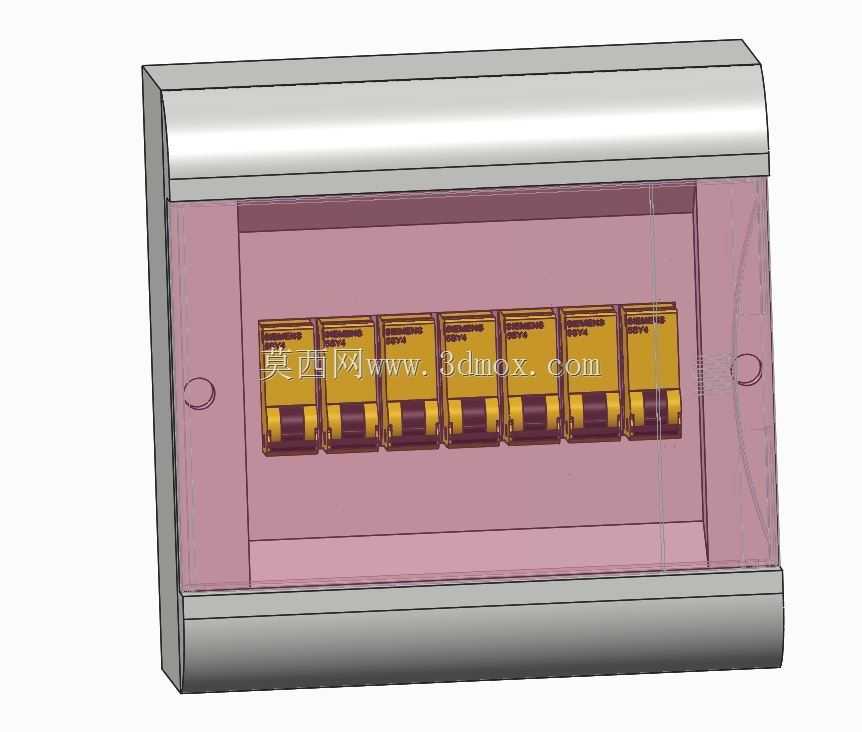

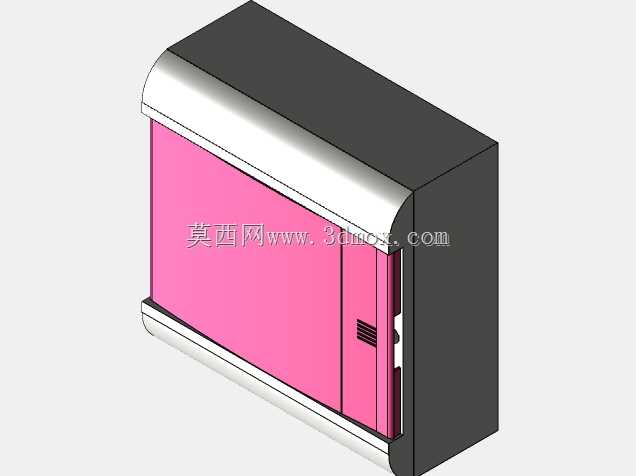

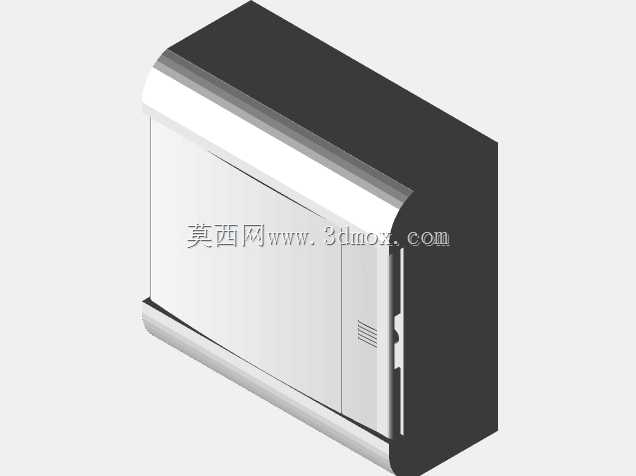

这款保险盒主要应用于民用建筑、小型工业工位的终端配电场景，承担末端回路过载、短路防护的核心作用，日常安装在墙面暗装或明装的配电点位，为照明、普通插座等小功率回路提供分断保护载体。从实际使用需求出发，设计时首先考虑了日常操作的便捷性，盒体正面设置透明防护盖板，既可以避免日常积灰落入内部接线端子与熔断器座，又能不用开盖就直接观察内部熔断器的工作状态，排查回路故障时不用反复拆卸盖板，能大幅缩短低压配电故障的排查时间。盒体上下边缘做圆弧过渡处理，没有尖锐的冲压棱角，一方面是避免安装、运维人员操作时被边角划伤，另一方面圆弧造型能更好适配家装场景的墙面视觉效果，不会像直角盒体那样显得突兀。内部预留的熔断器安装位采用等间距排布，相邻回路之间留有足够的接线操作空间，每个安装位对应独立的进出线接线端子，端子位置做了限位挡边设计，接线时导线不会轻易移位，能避免多回路接线时出现线间绝缘距离不足的隐患。安装边界方面，盒体背部预设标准的墙面安装孔位，孔距适配常规86型配电底盒的扩展安装尺寸，既可以直接固定在明装的配电底板上，也能匹配暗埋底盒的安装点位，不需要额外在墙面打孔调整位置，能降低现场安装的施工难度。盒体内部的容腔深度做了针对性优化，刚好可以容纳标准尺寸的熔断器插入，同时预留出导线弯曲的空间，不会出现盒盖压接导线绝缘层的问题，盖板和盒体的连接采用侧边卡扣结构，开合不需要额外工具，日常更换熔断器时徒手就能操作，卡扣的卡合量做了冗余设计，多次开合也不会出现松脱掉落的情况。设计过程中还考虑了不同使用场景的适配性，盒体的绝缘外壳选用阻燃绝缘材质，满足低压配电设备的外壳防护要求，即使内部出现弧光故障，外壳也能起到阻隔作用，避免故障蔓延。内部的熔断器排布采用一字型布局，接线时进出线分别对应上下端子排，走线方向清晰，运维人员排查线路时能快速对应回路编号，不会出现回路混淆的问题。盒体的整体尺寸控制在紧凑范围内，不会占用过多墙面空间，同时内部的散热间隙留足，多个熔断器同时工作时产生的热量能通过盒体与盖板的缝隙自然散出，不会出现内部积热导致的元件老化加速问题。
