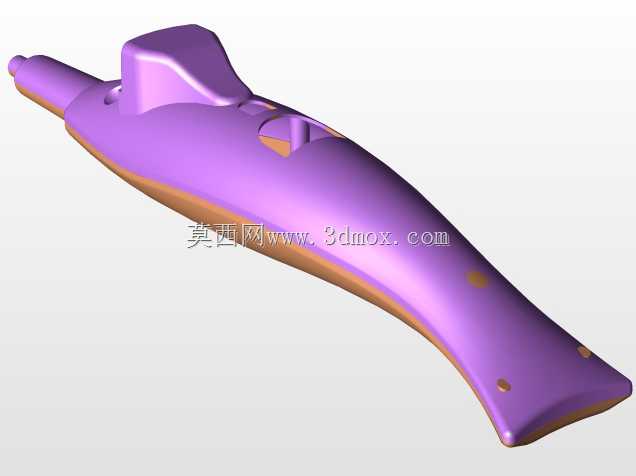

厨房用手持电子点火器外观结构设计

这款手持点火装置主要面向民用厨房场景设计，适配家用燃气灶、嵌入式烤箱、户外卡式炉等需要明火引燃的燃气类器具，解决传统火柴、普通打火机点火距离近、易被火焰灼烧手部的使用痛点。从结构设计逻辑来看，整体采用符合人体工学的流线型曲面壳体，握持段做了内收贴合掌心的弧度处理，长时间握持操作不易产生硌手的疲劳感，壳体边缘全部做了R2-R3的圆角过渡，既避免注塑生产时的尖角应力集中问题，也能防止日常使用中划伤手部。产品整体长度控制在180mm左右，最宽处握持段宽度38mm，厚度方向最大尺寸22mm，整体尺寸适配成年人单手握持操作，不需要额外预留安装空间，属于手持便携类器具，日常可收纳在厨房抽屉、橱柜侧格等位置，不会占用过多储物空间。功能布局上，前端延伸出长度约45mm的点火导管，将点火端与握持区域拉开安全距离，操作时手部距离火焰位置保持至少60mm的安全间距，有效避免点火瞬间火焰回燎灼伤的风险；点火触发按键设置在壳体上表面拇指自然放置的区域，按键做了内凹的指腹贴合造型，按压行程控制在3mm，按压力度设置在15N左右，既不会因为误触轻易触发点火，也能保证正常按压时不需要施加过大的力，适配不同年龄段用户的操作力度。壳体采用上下分壳的装配结构，分模线沿壳体侧面中线布置，既方便内部气腔、压电电子元件的装配定位，也能让分模线处于握持时的侧方非接触区域，提升握持的触感舒适度；壳体表面预留的点状凸起结构，既可以作为装饰元素提升外观辨识度，也能在手部沾有少量水渍、油污时增加摩擦力，防止操作时打滑。内部气路通道沿壳体长度方向布置，储气腔设置在握持段下方的壳体内腔，容量设计可支持连续点火超过300次，满足普通家庭3-6个月的使用需求，气阀调节结构隐藏在壳体尾部，不需要额外工具即可完成火焰大小的微调，适配不同燃气压力的引燃需求。从建模细节来看，所有壳体配合面都预留了0.15mm的装配间隙，卡扣连接位置做了1.5mm的导入倒角，方便生产装配时的快速对位，所有曲面都做了G2连续处理，保证注塑成型后壳体表面顺滑无棱线，外观质感统一。
