手动剪叉式升降作业平台结构设计

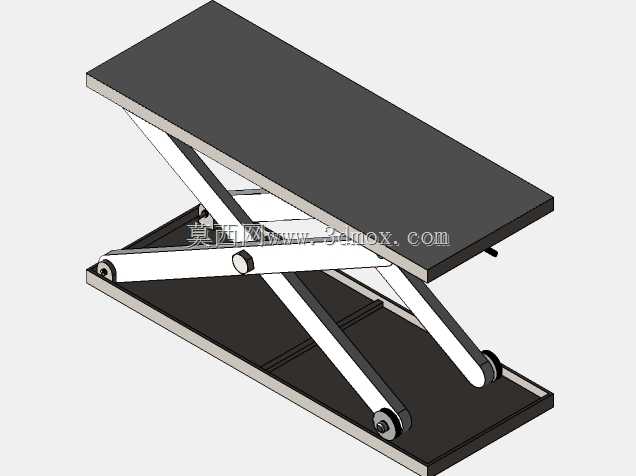

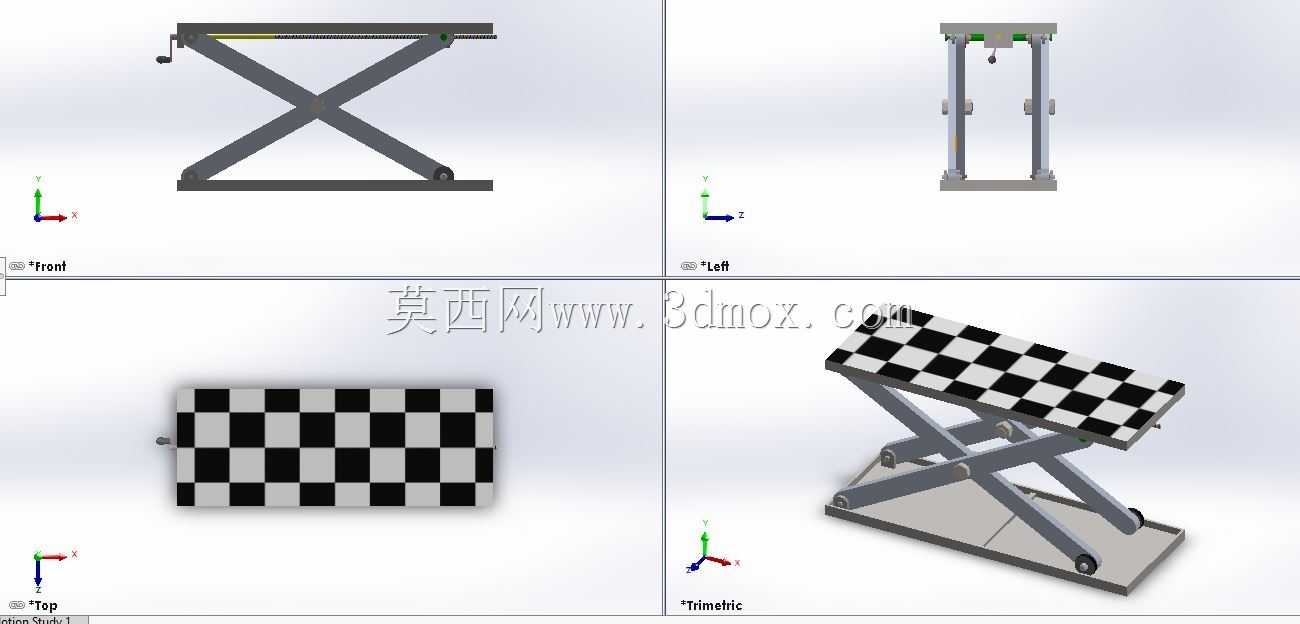

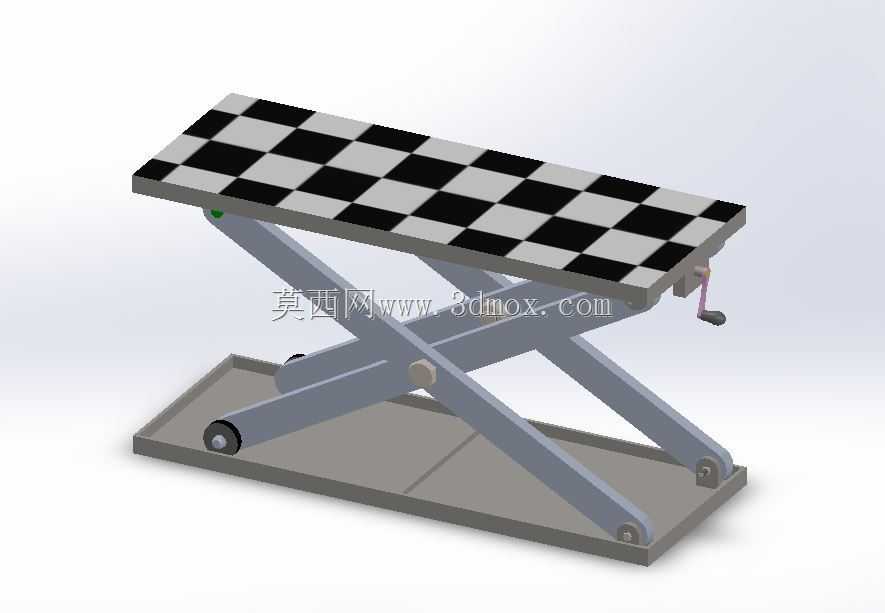

这款手动剪叉式升降作业平台，在轻工装配、仓储理货、小型工装调试场景中适配性极强，不少车间的工位旁物料抬升、轻型工件装配高度调节，都会用到这类结构的设备，相比液压驱动的升降台，它无需外接动力源，也不存在液压油泄漏污染工位的问题，在对洁净度有一定要求的装配、检修场景中优势明显。从结构设计逻辑来看，它采用单组交叉剪叉臂作为承重支撑结构，剪叉臂的铰接点做了同轴度公差约束，避免升降过程中出现卡滞、侧偏的问题，底部框架采用加厚矩形管焊接成型，四个角点预留了地脚安装孔，可根据使用场景选择固定安装在地面，或是加装脚轮做成可移动形式，安装时需保证底部框架的平面度误差不超过1.5mm，否则会导致剪叉臂受力不均，长期使用出现铰接点磨损过快的问题。台面采用防滑格纹板设计，边缘做了圆角钝化处理，避免作业过程中剐蹭工件或操作人员，台面下方与剪叉臂的连接位置设置了导向滑槽，剪叉臂上端的滚轮可沿滑槽滑动，保证升降过程中台面始终保持水平，不会出现倾斜偏移。驱动端采用手摇丝杠结构，摇动手柄时丝杠带动剪叉臂的活动铰接点平移，从而实现台面的升降调节，丝杠副自带自锁特性，当停止摇动手柄时，台面可稳定停留在行程范围内的任意高度，无需额外加装锁止机构，操作便捷性较高。从安装边界来看，设备处于最低位时整体高度较低，可推入常规工作台下方收纳，不会占用过多车间空间，最大升起高度可覆盖常规站立作业的高度调节需求，额定承重范围内，剪叉臂的受力经过校核，各铰接点的销轴采用调质处理，表面做硬化耐磨处理，可承受长期往复升降的磨损。在实际选型应用中，这类升降台常搭配工位工装使用，比如在小型零部件装配线上，可根据不同操作人员的身高调节台面高度，减少长期弯腰作业的疲劳感，也可用于仓储区域轻型货物的上下架抬升，无需多人配合抬举重物，降低作业过程中的磕碰风险。设计过程中对剪叉臂的开合角度做了限位约束，避免升起过高时出现结构失稳的问题，底部框架的配重分布经过优化，即使台面升至最高位置、承重集中在台面边缘时，也不会出现倾翻风险，整体结构没有复杂的电控或液压元件，后期维护仅需定期给铰接点加注润滑脂、检查销轴磨损情况即可，维护成本极低，适合中小规模生产车间的日常作业使用。
