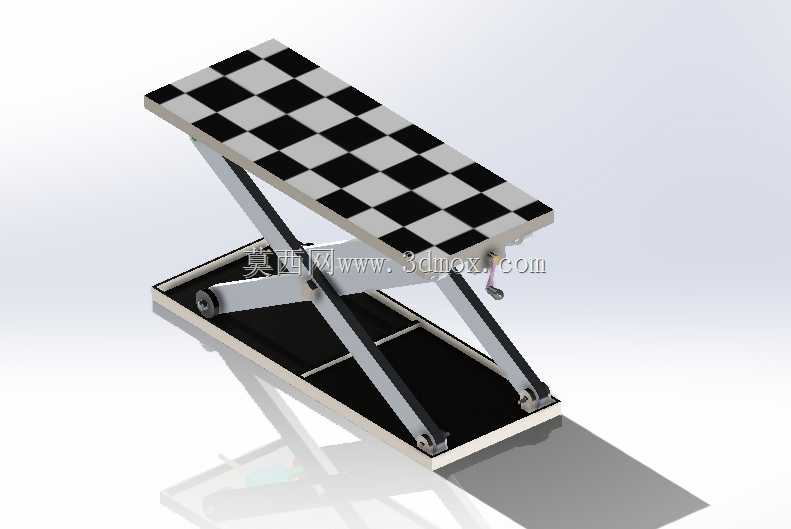

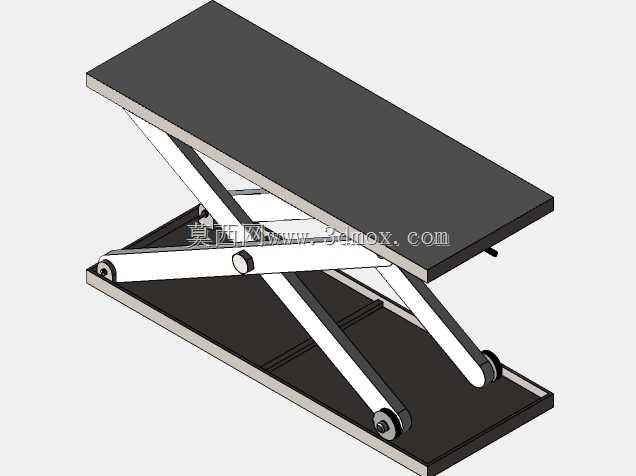

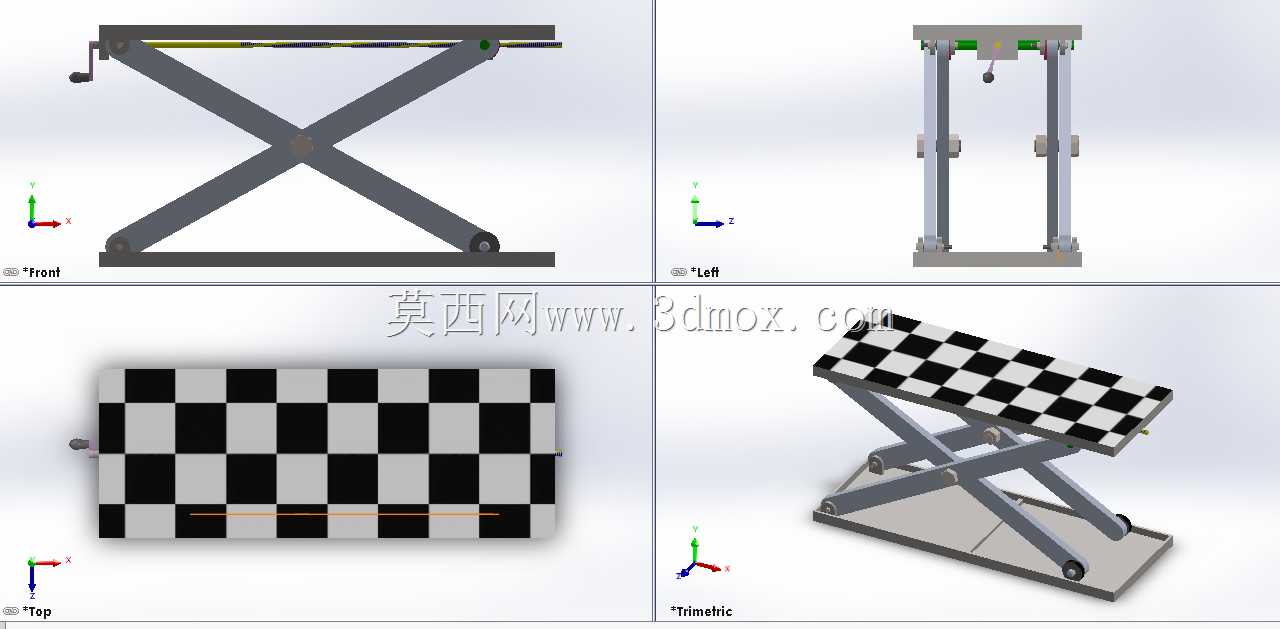

剪叉式手动液压升降工作台结构设计

这款剪叉式升降结构的设计，最初是面向小型机加工工位的物料转运、轻型工装举升需求做的方案，日常在模具维修工位、小件装配流水线旁、仓储轻型货物拣选环节都能适配，相比固定式作业台，它能根据操作人员身高、作业高度需求灵活调整台面高度，减少长期弯腰或抬手作业的疲劳感，也能配合不同高度的输送线完成物料接驳，不用额外搭建过渡台架。结构上采用单组交叉剪叉臂作为核心承载构件，剪叉臂的铰接点做了等距对称设计，保证升降过程中台面始终保持水平，不会出现侧倾偏移，底部的基座框架采用矩形钢管焊接成型，安装时可以直接通过地脚螺栓固定在硬化地面上，也可以根据需求加装脚轮做成移动款，基座内部预留了液压驱动组件的安装空间，手动液压泵的操作杆布置在基座侧方，操作人员站在设备旁就能完成抬升操作，泄压阀集成在泵体上，微调旋钮可以控制下降速度，避免重物快速下落带来的冲击。台面采用防滑格纹面板设计，边缘做了折边加强处理，防止放置的工件、工具滑落，台面下方和剪叉臂的连接位置采用滑动副配合限位挡块，升到最高行程时挡块会自动锁止剪叉臂的张开角度，避免超行程脱出，降到最低位置时剪叉臂完全收合在基座框架内，整体占用高度很低，不用时可以推到工位角落存放，不会占用过多作业通道空间。设计过程中优先考虑了结构的受力合理性，剪叉臂的板材厚度、铰接销轴的直径都按照额定承载的1.5倍安全系数做校核，铰接位置都加装了自润滑铜套，长期使用不用频繁加注润滑脂也能保持动作顺畅，液压管路全部藏在结构件内部，避免日常作业中被工件磕碰造成管路破损漏油。安装边界上，基座的长宽尺寸比台面单边缩进50毫米，固定安装时预留的地脚孔位距离基座边缘20毫米，现场施工时不用做特殊的地基处理，普通水泥地面就能满足承载要求，升降行程覆盖从最低位到最高位的连续可调，能适配0.7米到1.5米之间的多数常规作业高度需求，日常用来放置工装夹具、待装配的轻型零部件、维修用的小型工具都完全够用，相比大型固定式升降平台，它的结构更紧凑，操作门槛更低，不需要外接电源，在没有供电的临时作业场景也能正常使用。
