伺服驱动式车床尾座结构三维设计

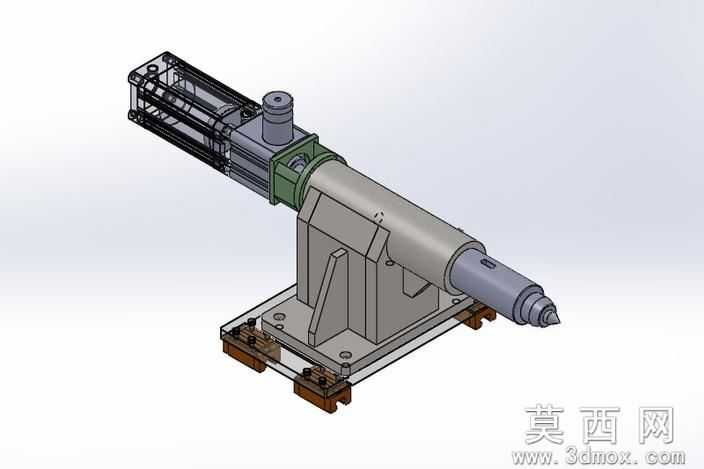

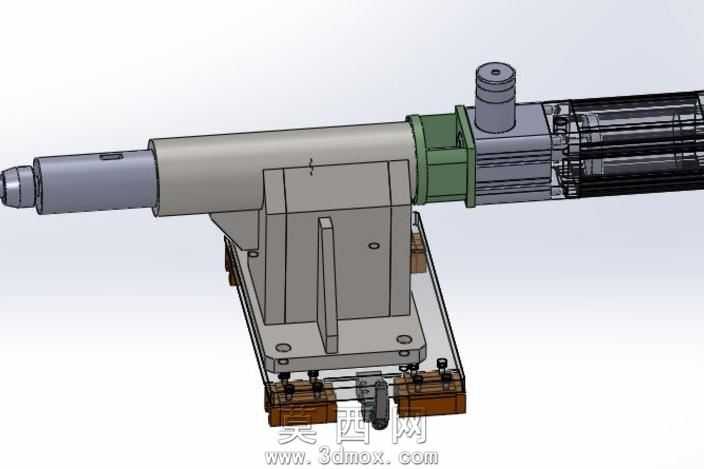

本模型为车床配套的伺服驱动尾座三维结构，采用三维建模软件完成全参数化设计，建模过程中严格遵循机床尾座的实际功能逻辑与装配关系，对每个零部件的尺寸公差、配合间隙做了对应约束，确保整体装配无干涉、运动逻辑符合实际加工需求。模型整体分为顶紧轴组件、支撑座体、滑动底座、伺服驱动单元、安装锁紧机构五个核心部分，渲染阶段针对不同部件赋予了对应材质：顶紧轴采用调质合金钢材质，表面做了磨削质感处理，还原金属部件的哑光金属光泽与精密加工的表面纹理；支撑座体采用铸铁材质，还原铸件的粗糙哑光质感，体现机床部件的厚重稳定特性；伺服驱动单元外壳做了阳极氧化金属与黑色工程塑料的材质区分，滑动导轨面赋予了淬火钢的亮面金属质感，锁紧块部分做了铜质紧固件的材质区分，整体渲染效果层次分明，清晰展现各部件的材质差异与结构边界。结构设计上，摒弃传统车床尾座的手轮手动进给方式，采用伺服电机直连丝杠的传动结构，实现顶紧轴的自动进给与顶紧力精准控制，支撑座体采用加强筋布局的箱型结构，在保证整体刚性的同时降低不必要的重量冗余，滑动底座配套可调式锁紧压板，可适配床身导轨的安装间隙，尾座前端的顶紧轴采用莫氏锥孔设计，可适配不同规格的回转顶尖、钻头等工装，满足车床轴类零件顶紧、孔加工的多场景使用需求。设计过程中优先考虑部件的加工工艺性，所有支撑结构的转角处均做了铸造圆角处理，安装孔位、连接面均符合通用机床的设计规范，驱动端设置了限位结构，避免顶紧轴超程脱出，各连接紧固件的位置预留了足够的装配操作空间，整体结构紧凑，传动路径短，相比传统手动尾座具备更高的顶紧精度与自动化适配性，可直接作为数控车床升级改造、专用机床设计的尾座结构参考，模型完整还原了尾座从固定安装到伺服进给的全部结构细节，各运动部件可实现模拟动作，直观展现尾座的工作原理与装配关系。
