分布式电源烟囱排放监测双层栈台结构

　　这套栈台结构主要服务于分布式电源站点的烟气排放监测作业，在分布式能源场站中，烟囱排放的连续监测是环保合规运行的核心环节，监测设备需要在烟囱指定高度位置完成采样、数据采集作业，同时运维人员需要定期抵达该位置完成设备校准、探头清洁、管路检查等日常工作，这套双层栈台就是为满足该类作业需求设计的高空作业支撑结构。从结构布局来看，栈台采用双层作业平台设计，下层平台距离基础安装面的高度匹配常规监测点的低位采样需求，上层平台则对应烟囱高位的流速、温压监测点位安装需求，两层平台之间设置外置螺旋爬梯，爬梯踏步采用防滑结构设计，爬梯外侧设置连续防护笼，避免人员攀爬过程中发生坠落风险，爬梯与平台主支撑立柱之间采用分段螺栓连接，便于现场分段吊装拼接，不需要大型起重设备即可完成高空组装作业。

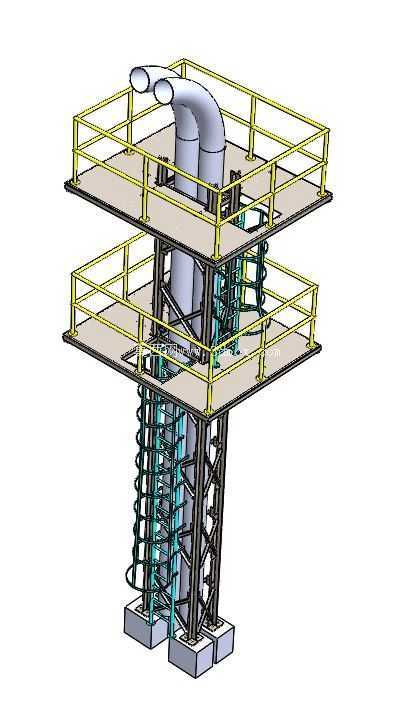

　　平台主支撑采用格构式立柱结构，四根主立柱采用矩形型钢制作，立柱之间设置交叉斜撑形成稳定的格构体系，能够抵御场站区域的常规风载，避免高空平台出现晃动影响监测设备的采样精度，立柱底部采用方形混凝土基础预埋螺栓连接，基础的尺寸设计考虑了场地的地基承载力要求，即使在软土地基的分布式能源场站，也能通过扩大基础底面积保证结构的整体稳定性，不会出现沉降倾斜问题。两层作业平台的台面采用花纹钢板铺设，钢板下方设置型钢次梁作为支撑，次梁间距控制在合理范围，避免人员行走时出现台面挠曲变形，平台四周设置双横杆黄色防护护栏，护栏高度符合高空作业防护规范要求，护栏底部设置挡脚板，防止工具、小零件从平台边缘坠落伤及地面人员。烟囱从两层平台的中心位置贯穿，平台与烟囱外壁之间预留了足够的安装间隙，避免烟囱运行时的振动传递到平台结构上，同时间隙位置设置可拆式防护盖板，日常作业时盖板封闭间隙，需要对烟囱外壁做维护时可以快速拆除盖板。上层平台顶部设置两根平行的采样弯管，弯管从烟囱侧壁引出后延伸至平台护栏内侧，便于运维人员在平台安全区域内完成采样管路的连接、检查作业，不需要探身到护栏外侧操作，大幅降低高空作业的安全风险。

　　在设计思路上，这套结构优先考虑了现场安装的便捷性，所有结构构件都采用标准化分段设计，构件之间全部采用螺栓连接，不需要现场焊接作业，即使是没有专业焊接设备的施工队伍，也能按照装配图纸快速完成整套结构的搭建；同时结构的所有外露钢构件都做了防腐涂装处理，能够适应户外露天环境的风吹雨淋，延长结构的使用寿命，减少后期的防腐维护工作量。从安装边界来看，整套结构的占地尺寸控制在较小范围，不需要大面积平整场地，只需要在烟囱周边对应位置浇筑四个小型独立基础即可完成安装，不会占用分布式电源站点过多的场地空间，也不会影响站点内其他设备的巡检通道通行；平台的净空高度满足运维人员直立行走作业的需求，平台上预留了监测设备的安装固定点位，设备安装底座可以直接与平台台面的预留螺栓孔连接，不需要现场额外打孔焊接，大幅缩短监测设备的现场安装周期。

　　在实际使用场景中，运维人员可以通过螺旋爬梯抵达任意一层平台，在平台上完成CEMS监测设备的日常校准、滤芯更换、管路气密性检查等作业，不需要搭设临时脚手架，大幅降低日常运维的成本和作业准备时间，同时双层平台的设计可以同时满足不同高度的监测点位安装需求，不需要针对不同高度的监测点单独设置作业平台，整体结构的集成度更高，场地适应性更强。结构设计过程中也充分考虑了动载荷影响，除了满足人员站立作业的均布载荷要求外，还额外考虑了监测设备安装后的固定载荷，以及人员携带工具作业时的集中载荷，保证平台在最大载荷工况下依然有足够的安全余量，不会出现结构变形、焊缝开裂等安全隐患。
