壁挂式塑料镜壳微缩套管结构设计

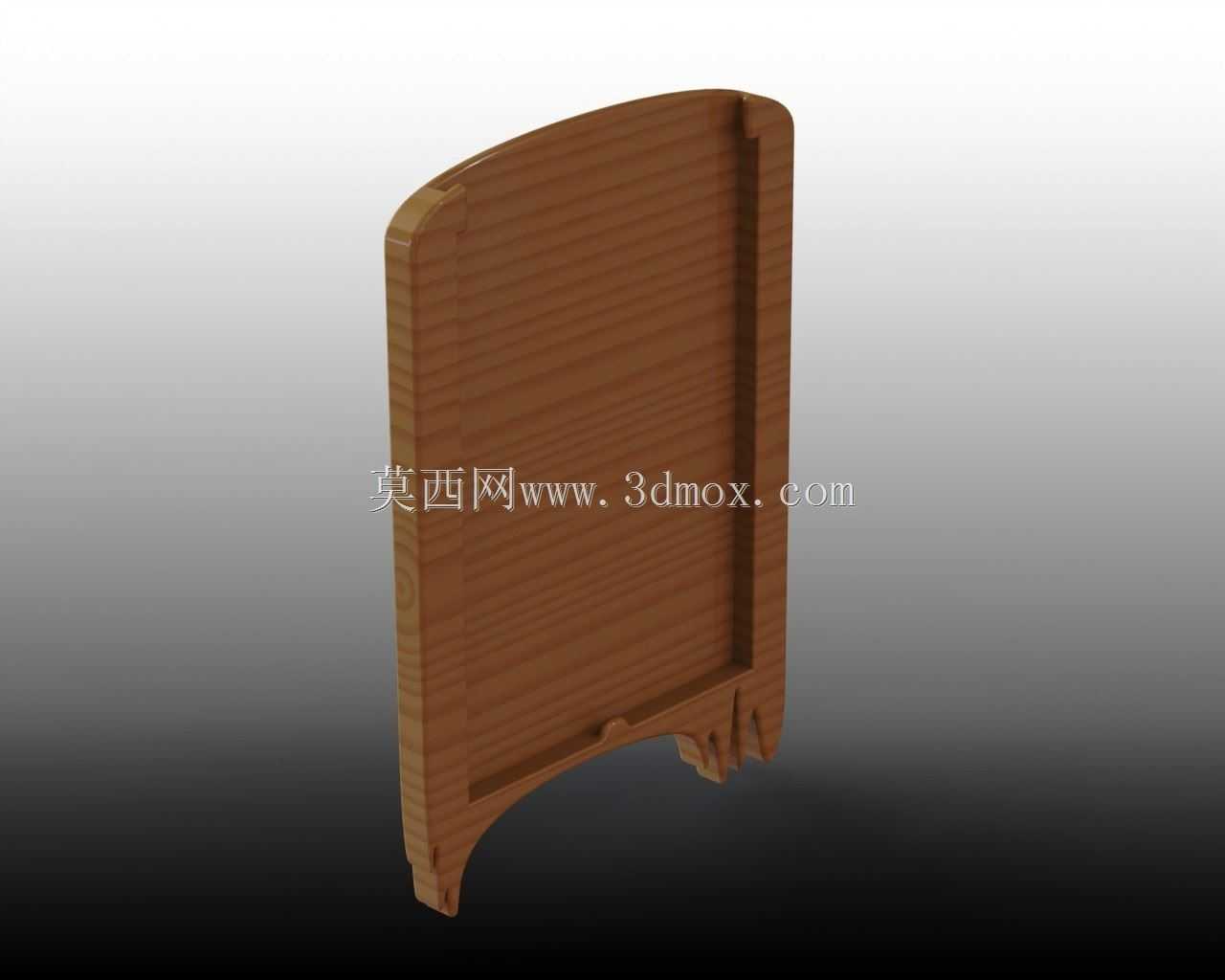

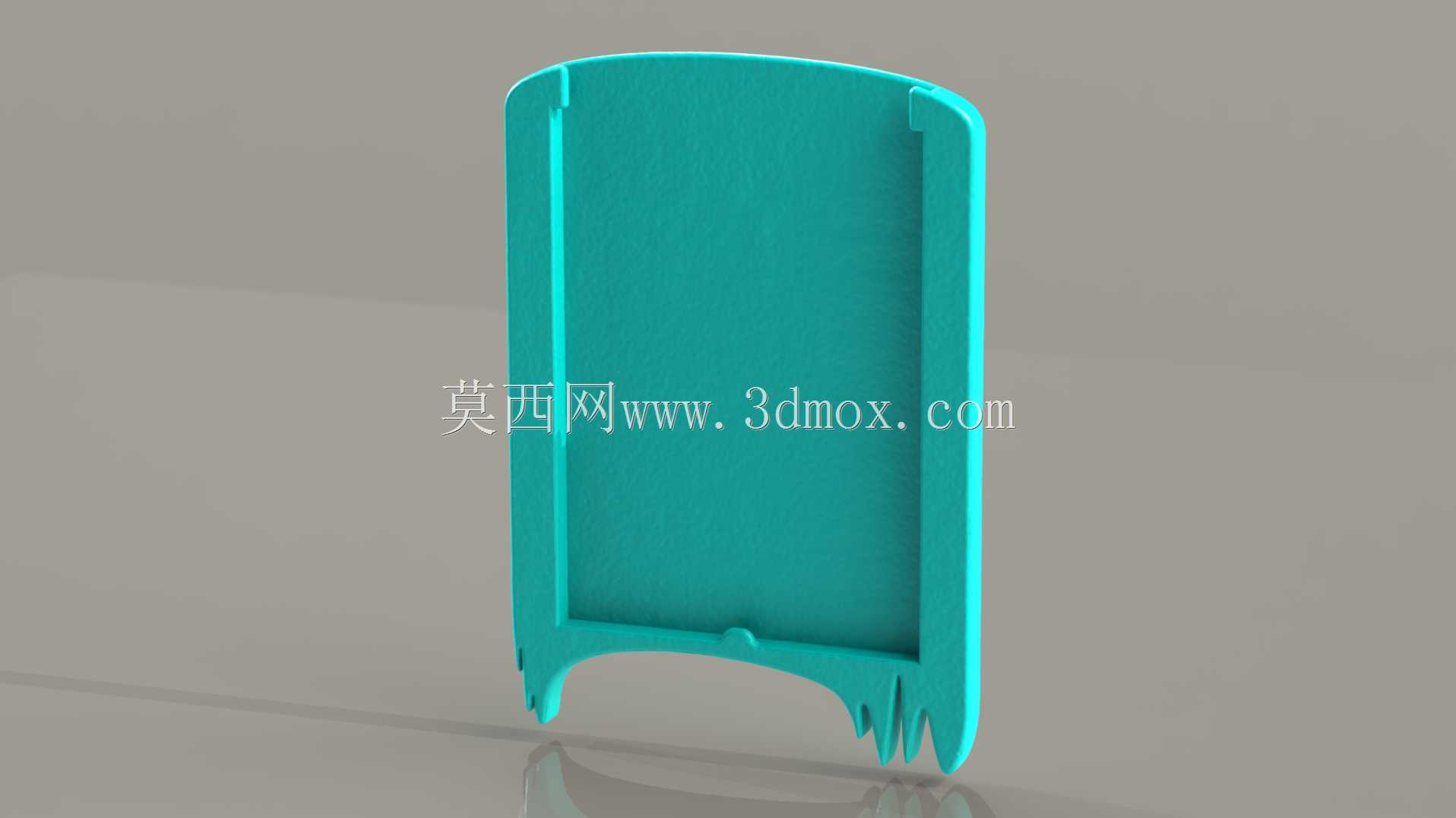

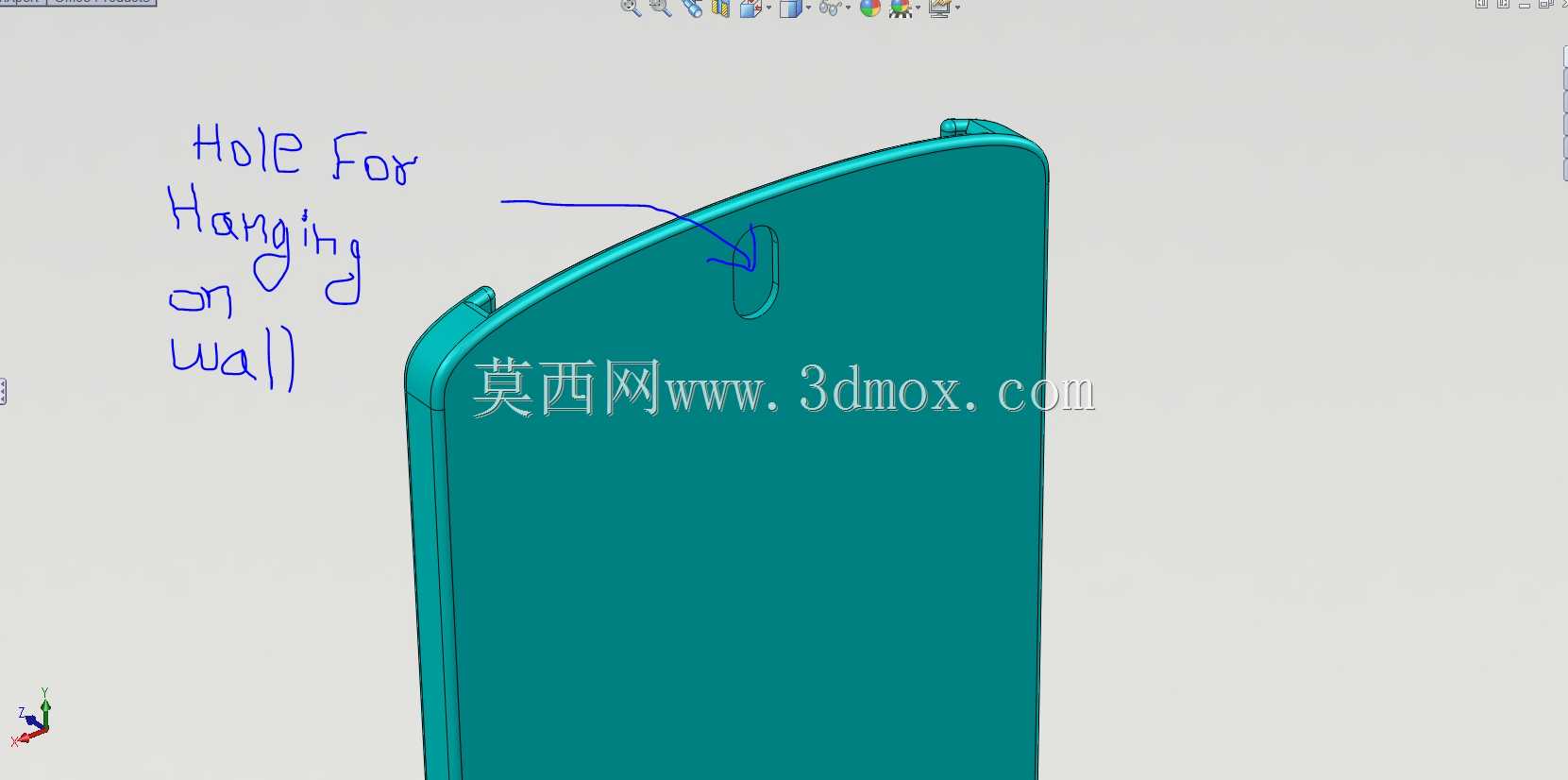

日常卫浴空间的墙面镜安装场景中，这类塑料镜壳套管主要承担镜片承托、边缘防护与安装定位的作用，适配普通家用挂墙式平面镜的装配需求，整体采用全塑料材质注塑成型，相比传统金属镜架重量更轻，安装时无需额外做墙面承重加固，也不会在潮湿卫浴环境下出现锈蚀、掉漆的问题，长期使用的维护成本更低。从结构设计逻辑来看，该镜壳采用围边式包裹结构，主体背板为平整承托面，四周设置带限位卡扣的凸起围边，镜片装入时可直接卡入围边形成的卡槽内，无需额外打胶或加装金属压片，装配工序更简便，围边边缘做了圆弧过渡处理，既可以避免尖锐边角划伤安装人员或使用者，也能在镜片受外力磕碰时起到缓冲吸能的作用，降低镜片碎裂的风险。底部的异形缺口结构并非装饰性设计，一方面是为了适配墙面安装时的走线需求，若配套带补光功能的镜片，电源线可从底部缺口处引出，无需在壳体上额外开孔破坏整体结构强度，另一方面底部的分叉式支撑脚可以分散壳体整体的承重应力，避免长期挂装后底部围边出现形变下垂的问题。外形尺寸上，该镜壳适配的镜片规格为130x190，属于小型壁挂化妆镜的常规尺寸，安装边界需预留至少140x200的墙面平整区域，壳体背部设置有两个隐藏式挂孔，可直接挂装在墙面预先打入的膨胀螺丝上，挂孔采用长圆孔设计，安装时可微调壳体的水平位置，降低墙面打孔的定位精度要求。设计过程中针对塑料件的成型特性做了针对性优化，所有转角位置均设置了合理的脱模斜度，围边与背板的连接处做了均匀的壁厚过渡，避免注塑成型时出现缩痕、缺料等缺陷，壳体整体壁厚控制在2mm左右，既保证了足够的结构强度承托镜片重量，也能控制材料用量降低生产成本。实际使用时，该镜壳除了承托镜片，围边高出镜片表面1mm左右，可以在镜面意外碰撞到墙面凸起物时先接触受力，避免镜片直接受冲击破损，全塑料的材质也让产品整体重量控制在较低范围，哪怕是石膏板墙面也可以直接安装，无需额外做背板加固处理，适配更多家装场景的安装条件。
