曲柄摇杆式光束引擎传动结构

项目分类:通用机械零部件 发布时间:2021-12-29 ID:481154
  • 曲柄摇杆式光束引擎传动结构
  • 曲柄摇杆式光束引擎传动结构
  • 曲柄摇杆式光束引擎传动结构

  这套连杆式传动结构,核心采用经典曲柄摇杆机构演化而来的光束引擎构型,在轻工机械、教学演示装置、小型往复执行设备中有着广泛的适配场景。很多人第一次接触这类机构时,容易把它和常规抽油机曲柄结构混淆,实际上这套构型在摇杆摆角控制、连杆受力优化上做了针对性调整,更适合短行程、高频次的往复摆动工况。从实际应用层面看,这类结构常被用在小型物料推送装置、教学用机构演示台、简易筛分设备的驱动端,不需要复杂的电控程序,仅通过电机带动曲柄做整周回转,就能通过连杆带动输出摇杆完成设定角度范围内的往复摆动,整套传动纯靠机械构件完成运动转换,可靠性远高于同行程下的气缸直推结构,尤其适合粉尘多、维护条件差的车间工况,不需要频繁更换密封件、清理气路杂质。

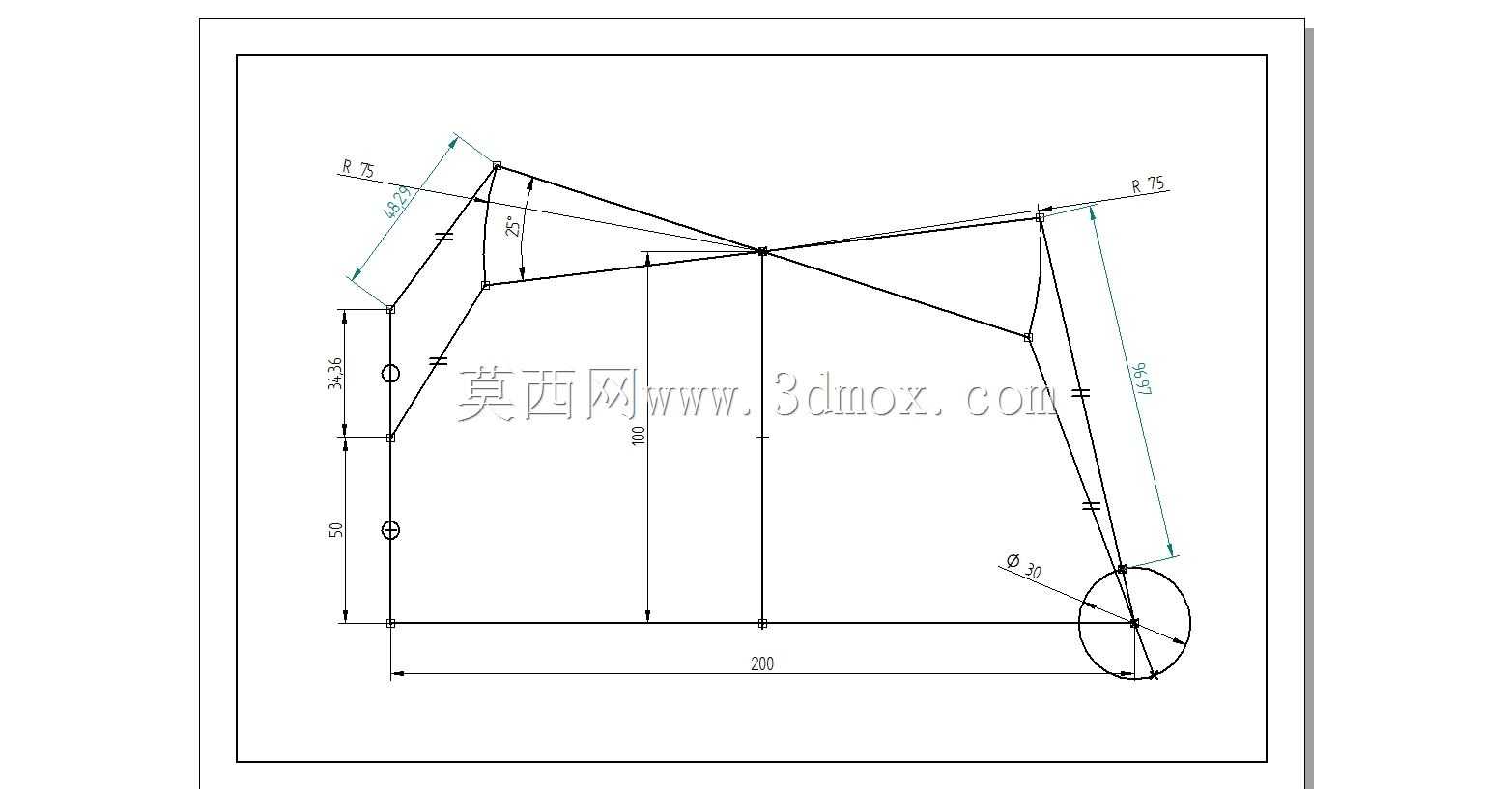

  设计这套结构时,首先要确定的是摇杆的摆角边界,这直接决定了各杆长的配比关系。建模过程中需要先锁定固定机架的两个铰接点位置,这两个点的跨距是整个机构的安装基准,直接决定了整套结构的安装边界尺寸,横向安装跨距需要根据现场安装面的预留空间调整,纵向高度要避开周边设备的走线、管线布局。曲柄作为主动件,其回转半径直接决定摇杆的输出摆角,设计时需要反复校验杆长配比,避免出现机构死点,同时要保证连杆在整个运动周期内的传动角始终处于合理区间,防止出现传动效率骤降、构件受力陡增的情况。从结构细节看,各铰接位置都预留了标准销轴的安装孔位,孔位公差按照间隙配合选取,既保证铰接转动的顺畅度,又不会出现过大的旷量,长期运行也不会因为铰接间隙过大导致运动轨迹偏移。

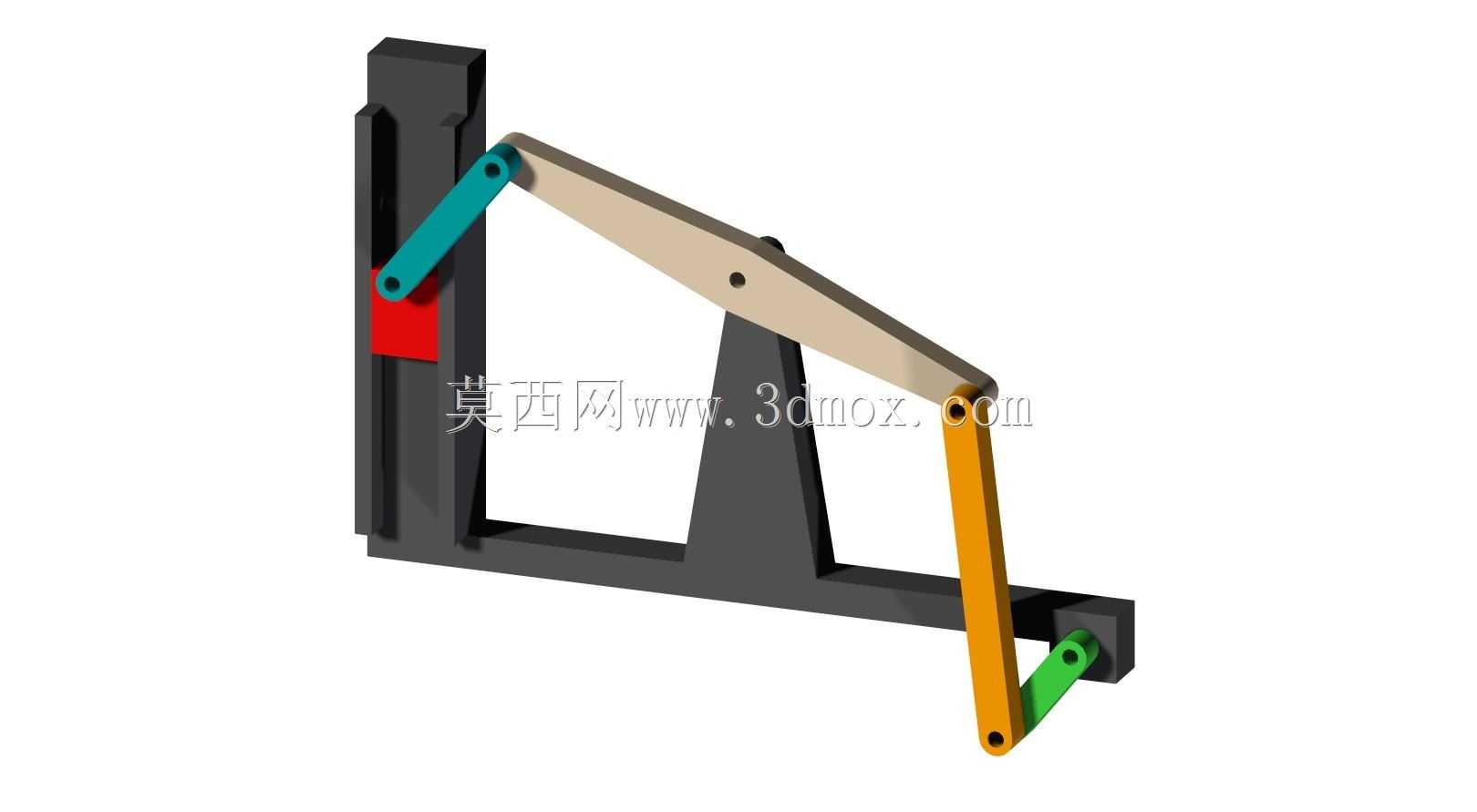

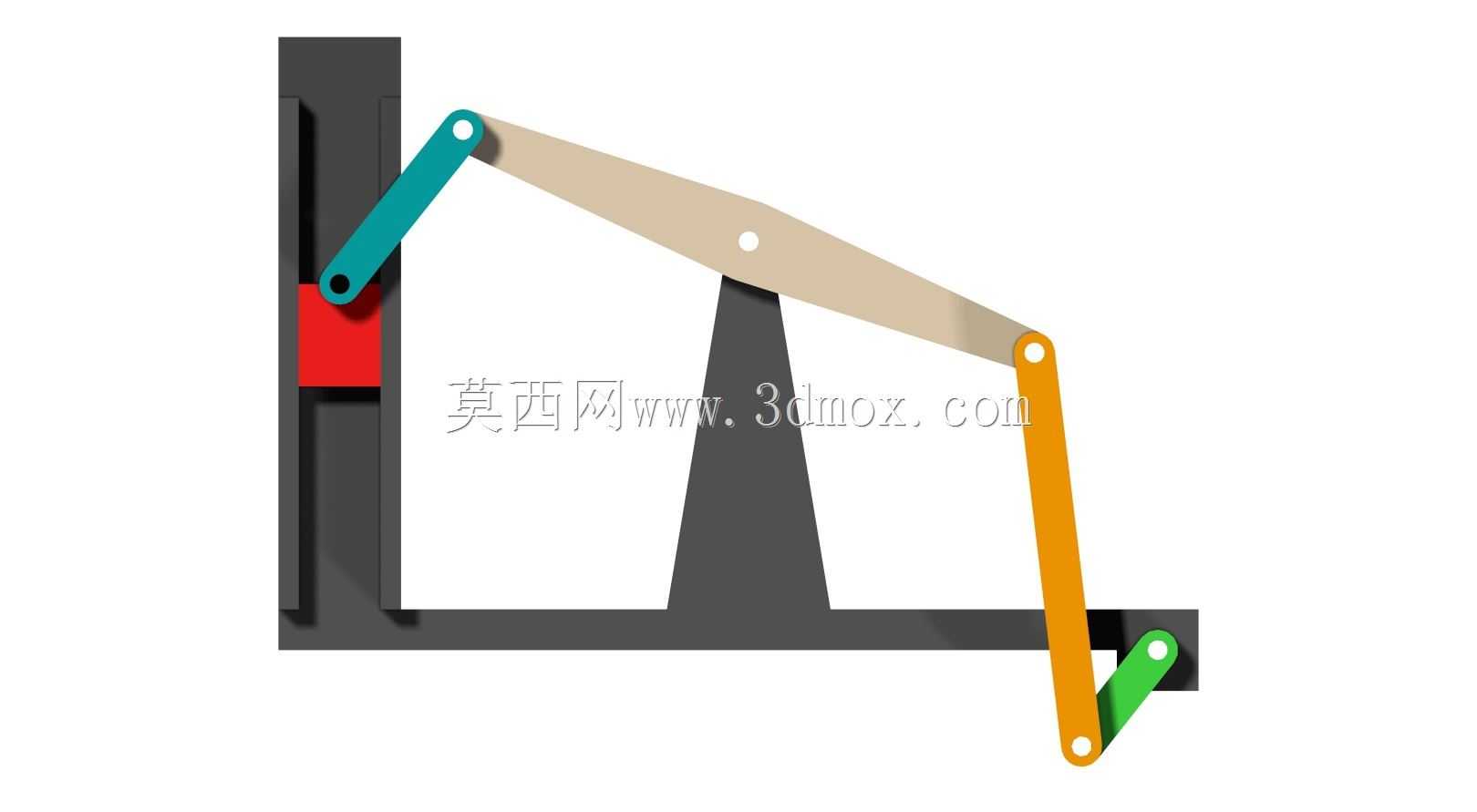

  构件的外形设计上,固定机架采用L型加三角支撑的构型,底部的水平安装边预留了螺栓过孔,可以直接通过螺栓固定在设备安装平台上,不需要额外做焊接支架,三角支撑筋直接连接竖直导向段和水平安装边,大幅提升机架的整体刚性,避免机构高速运行时出现机架共振。竖直段上的滑动槽是为了适配摇杆上端的随动滑块,这个滑块可以在槽内上下滑动,抵消连杆运动带来的竖直方向位移差,让整个机构的运动更平顺,不会出现卡滞。连杆构件采用变截面设计,和曲柄、摇杆铰接的两端做了加厚处理,中间段适当减重,既保证了连杆的抗弯强度,又降低了整套运动构件的整体重量,减少电机运行时的惯性负载。不同构件采用差异化的配色区分,在做机构运动演示时,可以很直观地分辨出固定件、主动件、从动件的运动状态,方便教学场景下讲解机构运动原理。

  安装层面,整套结构的外接接口只有曲柄端的动力输入轴,只需要将减速电机的输出轴和曲柄的安装孔通过键连接固定,再将机架底部的四个安装螺栓锁紧在安装平台上,就可以完成整套机构的装配,不需要复杂的对中调试。运行过程中,只需要定期给各铰接销轴加注润滑脂,就可以保证长期稳定运行,维护成本极低。在做运动仿真验证时,需要重点校验摇杆摆到两个极限位置时,各构件之间是否存在干涉,尤其是滑块在竖直滑槽内的行程是否足够,避免出现滑块脱出滑槽、或者连杆和机架碰撞的情况。另外还要核算各铰接点的受力情况,根据实际运行的负载大小调整销轴直径、连杆壁厚,避免长期运行出现构件变形、销轴剪断的故障。这套结构的运动特性可以通过调整曲柄长度、连杆长度、摇杆铰接点位置来灵活调整,适配不同的摆角、行程需求,不需要重新设计整套机架,只需要更换对应长度的连杆、调整铰接点位置就可以完成参数迭代,设计复用性很强。
