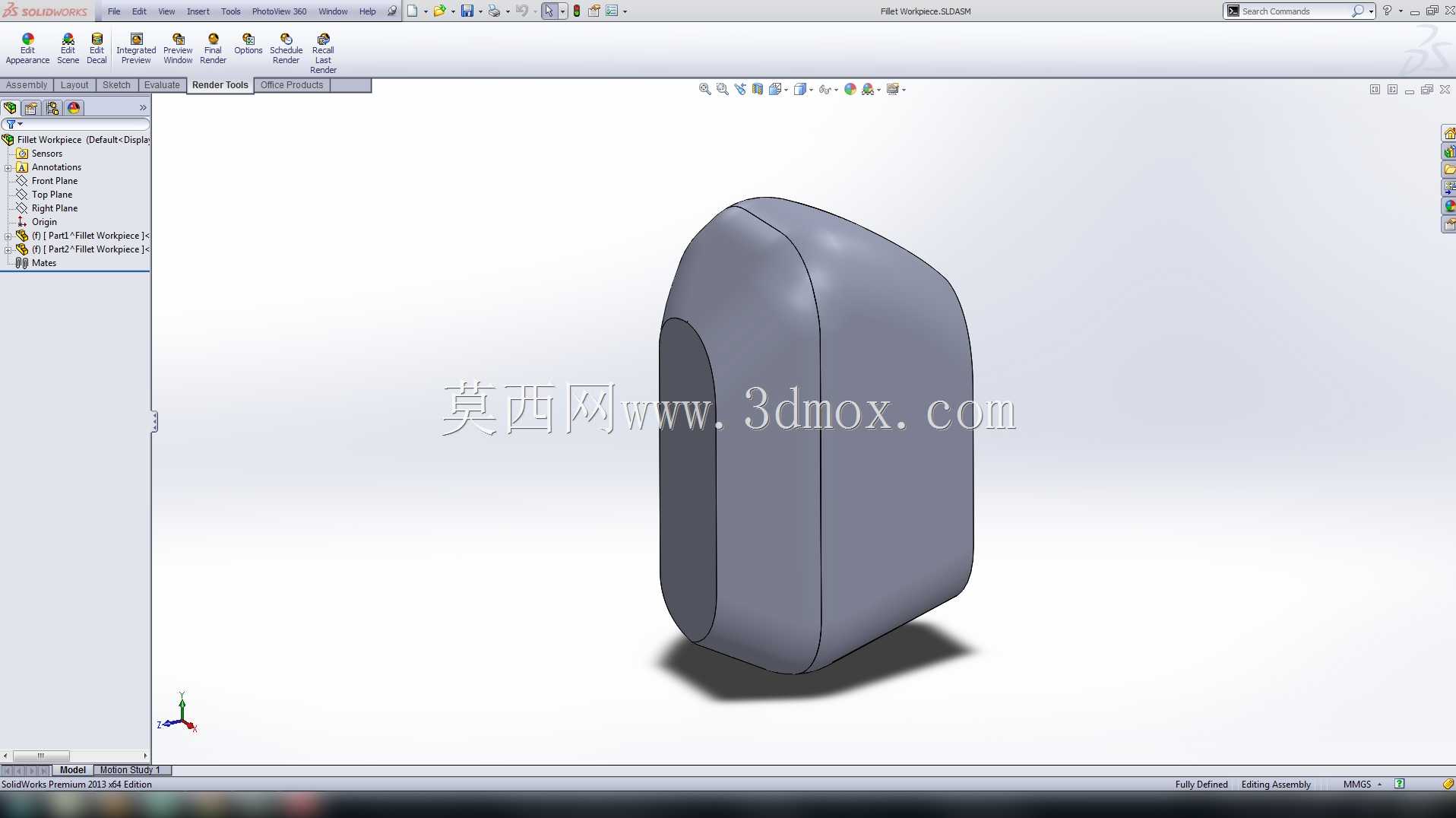

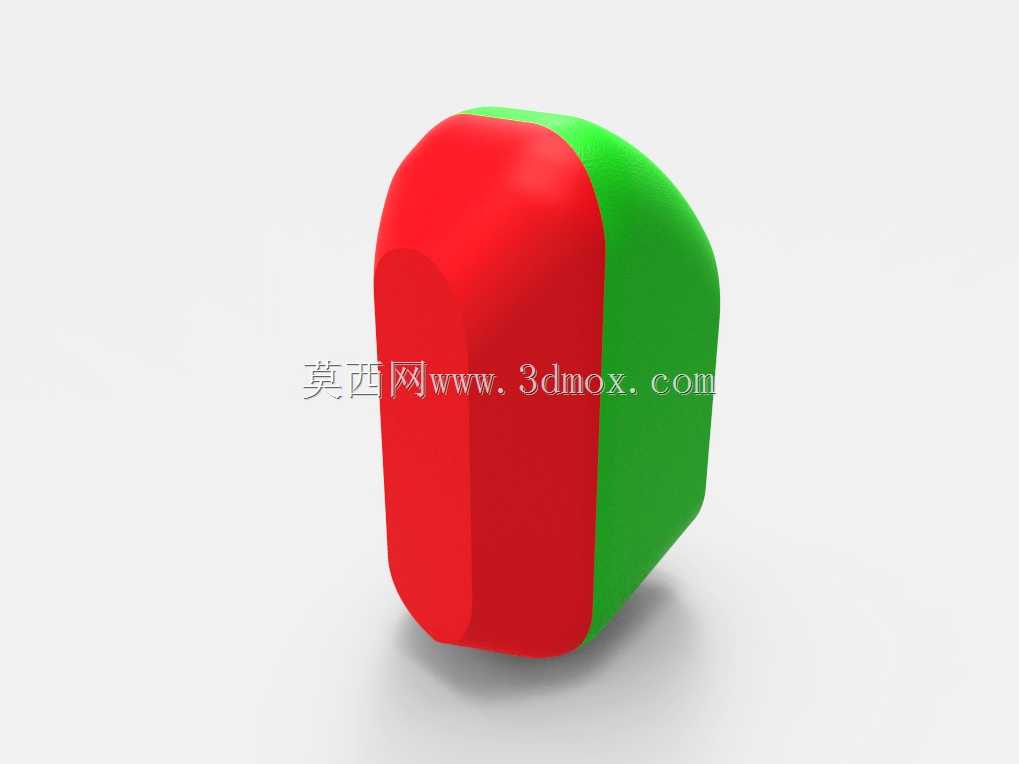

在机械结构装配环节,跨零件圆角处理一直是容易被忽略却直接影响装配精度、外观一致性甚至后续表面处理效果的细节点,很多设计人员在单独零件建模时会按常规思路给零件边缘倒圆角,但进入装配环境后,相邻两个贴合零件的圆角位置往往会出现干涉、缝隙不均、棱边错位的问题,尤其是这类采用双色拼接的包覆类结构件,两个分件沿分型面贴合后,外轮廓需要形成连续顺滑的过渡曲面,一旦圆角处理逻辑不对,合件后就会在分型线位置出现台阶、断差,既影响外观质感,也会在后续做喷涂、包覆等表面工序时出现积漆、膜层贴合不牢的问题。这类拼接结构常见于手持设备外壳、小型操作终端护罩、工业检测设备的手持端握把部位,实际使用中需要兼顾握持的贴合手感与外壳的装配密封性,外轮廓的大圆角过渡是为了分散握持时的局部压力,避免尖锐棱边硌手,同时连续的曲面也能减少外力磕碰时的应力集中,提升外壳的抗冲击性能。设计这类结构时,不能在单个零件建模阶段就直接完成所有外圆角的创建,因为两个分件的分型面是沿零件长度方向延伸的曲面,单独倒圆角会让两个零件的配合面边缘出现不规则的曲面偏差,导致装配时无法完全贴合。正确的处理逻辑是先完成两个分件的基础实体建模,保证两个零件的贴合面完全重合,配合公差控制在合理的间隙范围内,先不处理外边缘的圆角特征,将两个零件导入装配环境后,通过装配体层面的特征编辑,先将两个零件做临时的组合布尔运算,在组合后的整体实体上创建连续的外圆角特征,保证圆角沿着整个外轮廓顺滑过渡,
不会在分型线位置出现断差,之后再将圆角特征拆分回对应的单个零件上,删除布尔运算产生的中间临时实体,最后回到单个零件环境检查圆角与配合面的衔接位置,确保拆分后的圆角边缘在装配时能完全对齐,形成连续的曲面。从安装边界来看,这类拼接结构的配合面通常会设计定位止口,两个分件的止口深度需要匹配圆角的半径尺寸,避免止口边缘与圆角位置出现壁厚不均的问题,通常圆角半径会根据零件的整体壁厚来设定,保证圆角位置的壁厚与主体壁厚保持一致,防止注塑成型时出现缩痕、填充不足的缺陷。实际生产验证中,很多装配圆角失效的案例都是因为设计人员单独给每个零件倒圆角时,没有统一两个零件的圆角起始位置和半径参数,导致合件后圆角在分型面位置出现错位,轻则需要后期打磨修配,
增加装配工时,重则会导致两个零件无法完全装配到位,出现整体尺寸超差的问题。在做这类结构的建模验证时,还要注意圆角过渡区域的拔模角度,因为外圆角位置的拔模方向如果和零件主体拔模方向不一致,会导致模具脱模时出现卡滞,所以在拆分圆角特征后,需要给每个零件的圆角面添加与主体一致的拔模斜度,保证零件能顺利从模具中脱出,同时不会影响合件后圆角的连续性。另外,这类双色拼接结构如果是采用双色注塑工艺生产,装配圆角的处理还要考虑两种材料的结合强度,连续的圆角过渡能增大两种材料在结合位置的接触面积,提升不同材质之间的粘接强度,避免使用过程中出现两个分件脱开的问题。在装配验证环节,需要重点检查圆角位置的贴合间隙,沿着圆角的周向逐段检测两个零件的断差,
保证断差控制在外观允许的范围内,对于有密封要求的结构,还要在圆角位置做密封压缩量的验证,避免因为圆角过渡导致密封胶条的压缩量不一致,出现密封失效的问题。很多新手设计人员在处理这类装配圆角时,容易陷入单个零件建模的思维定式,忽略了装配体整体的曲面连续性,导致最终生产出的零件装配后外观效果差,需要反复修模,而采用装配体环境下先组合再倒圆角最后拆分特征的思路,能从根源上避免圆角错位、干涉的问题,大幅减少后期修模和装配修配的工作量,同时也能保证零件外轮廓的曲面顺滑度,满足外观和使用性能的双重要求。在尺寸控制方面,这类结构的整体外轮廓尺寸需要符合人体工学的握持要求,圆角半径不能过小,否则会失去圆滑过渡的意义,也不能过大,否则会导致零件壁厚过薄,影响结构强度,通常会结合手掌握持的弧度来确定圆角的半径参数,同时要保证两个分件在圆角位置的壁厚均匀,避免出现壁厚突变导致的强度薄弱点。
