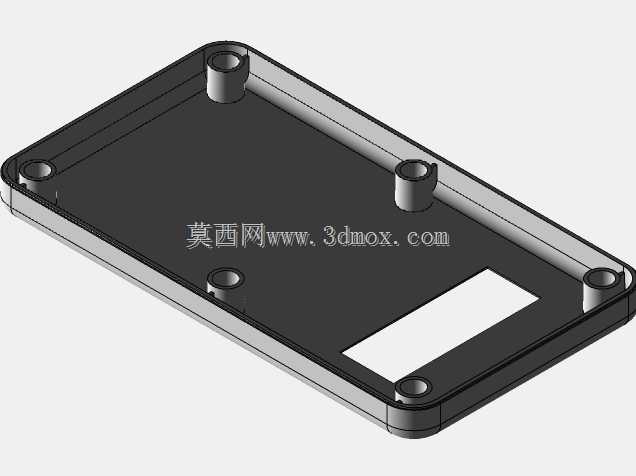

塑料拉锥钱德拉贝壳式设备上壳结构

　　这类塑料上壳在小型手持检测设备、桌面式光学实验仪器的外部防护结构中应用十分广泛，日常在实验室的光学调试工位、生产线末端的小型尺寸抽检工位都能见到同类型壳体的身影，它的核心作用是为内部的光学透镜组、信号采集模块、线路板组件提供封闭的安装空间，隔绝外界的粉尘、飞溅的切削液以及日常操作中的意外磕碰，避免内部精密元件出现移位、污损或者短路故障。从结构设计的逻辑来看，这个上壳采用了贝壳式的弧面过渡造型，没有突兀的直角棱边，一方面是为了降低注塑生产过程中的应力集中问题，减少壳体成型后出现翘曲、缩痕的概率，另一方面弧面结构在承受外部挤压的时候，能更好地分散受力，相比直角结构的壳体抗冲击性能提升不少，日常操作人员拿放设备的时候，

　　弧面的握持手感也更贴合手掌轮廓，减少长时间操作带来的硌手问题。在安装边界的设计上，这个上壳的下沿预留了整圈的止口结构，和下壳装配的时候，止口可以嵌入下壳的对应卡槽内，不需要额外增加定位销就能实现初步的对位，装配效率更高，同时止口配合的结构还能提升壳体拼接处的密封性能，阻挡细小的粉尘从拼接缝隙进入设备内部。壳体的侧壁预留了多个不同规格的安装柱，安装柱的内孔预埋了铜螺母的定位槽，后续装配内部元件的时候，螺丝可以直接锁入预埋的铜螺母，避免反复拆装的时候出现塑料柱滑牙的问题，安装柱的位置完全匹配内部线路板、光学模块的固定孔位，不需要额外增加转接支架就能完成内部组件的固定，能有效压缩设备的整体装配空间。在外形尺寸的把控上，

　　这个上壳的整体轮廓按照内部组件的最大外轮廓预留了1.5mm的安全间隙，既不会因为间隙过大导致设备整体尺寸冗余，也不会因为间隙过小出现组件装配干涉的问题，壳体的壁厚控制在2mm，均匀的壁厚设计能保证注塑过程中熔料的流动速度一致，避免出现壁厚差异导致的填充不足或者局部过厚产生的气泡问题。壳体表面预留了两个小型的矩形开孔位置，对应设备的状态指示灯和操作按键，开孔的边缘做了0.3mm的倒角处理，避免按键按压的时候被开孔边缘卡滞，同时倒角结构也能减少开孔处的应力集中，避免设备摔落的时候开孔位置出现开裂。在和其他部件的配合上，上壳的尾部预留了走线槽的让位空间，设备的供电线、数据传输线可以从这个位置引出，走线槽的边缘做了圆角过渡，

　　避免线材被锐边割破绝缘层。这类塑料上壳在设计的时候还充分考虑了日常维护的需求，不需要拆解整个壳体就能通过预留的开孔完成指示灯、按键的更换，降低了后期的维护成本。实际生产中这类壳体一般采用ABS或者PC+ABS的合金塑料注塑成型，表面可以做晒纹处理，减少日常使用中留下的指纹和划痕，保持设备外观的整洁度。在结构验证阶段，这类壳体需要通过跌落测试、高低温循环测试，确保在不同的使用环境下都不会出现开裂、变形的问题，保证内部元件的防护可靠性。
