对称式欠载防护支撑构件结构设计

　　这类对称式支撑防护构件，多应用在需要对载荷阈值进行管控的重载支撑场景中，比如长跨度物料输送架体的端部限位段、重型桁架设备的载荷触发段，核心作用是当承载端的载荷低于设计阈值时，通过自身的结构刚性维持架体的姿态稳定，避免因欠载导致的架体翘曲、连接副松脱等问题，同时在载荷超出正常区间时配合触发机构完成防护动作，避免设备结构出现不可逆的损伤。

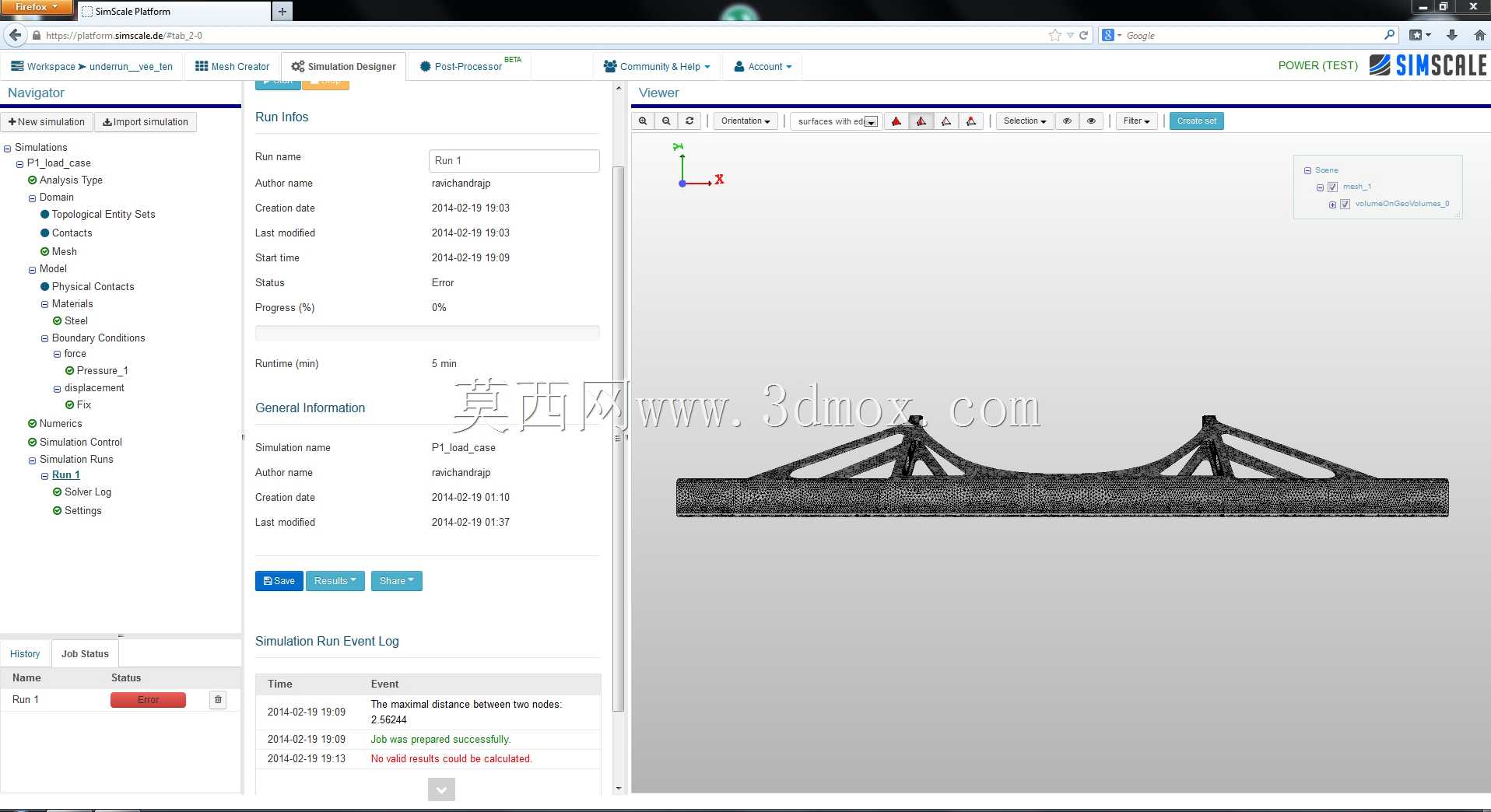

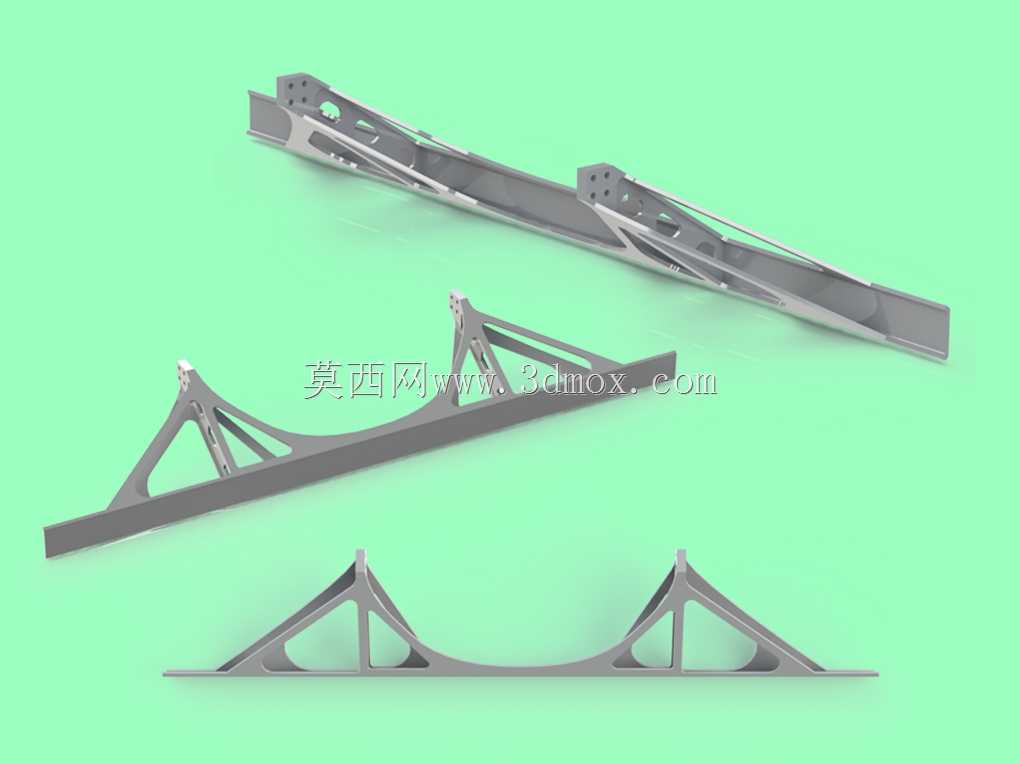

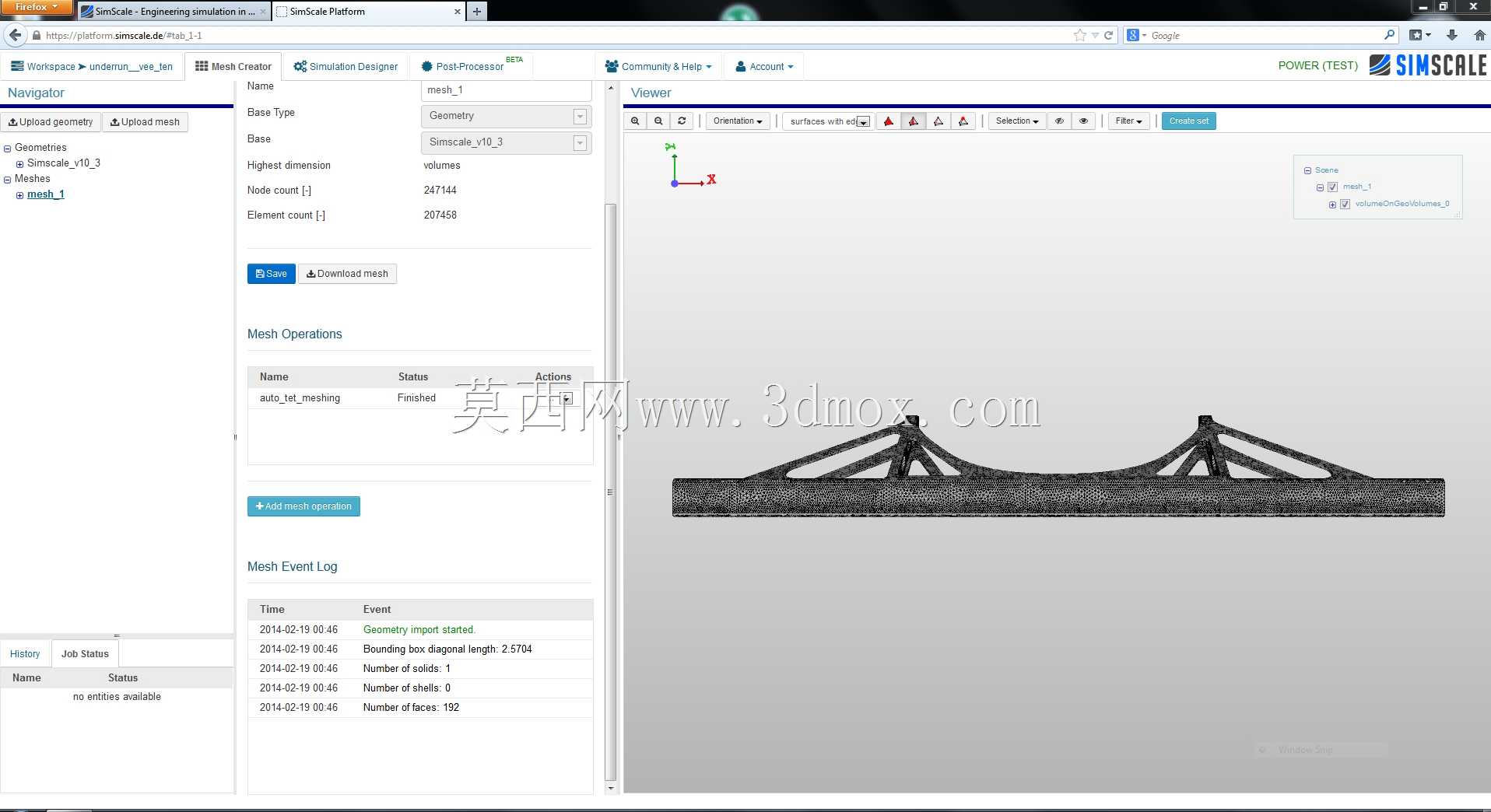

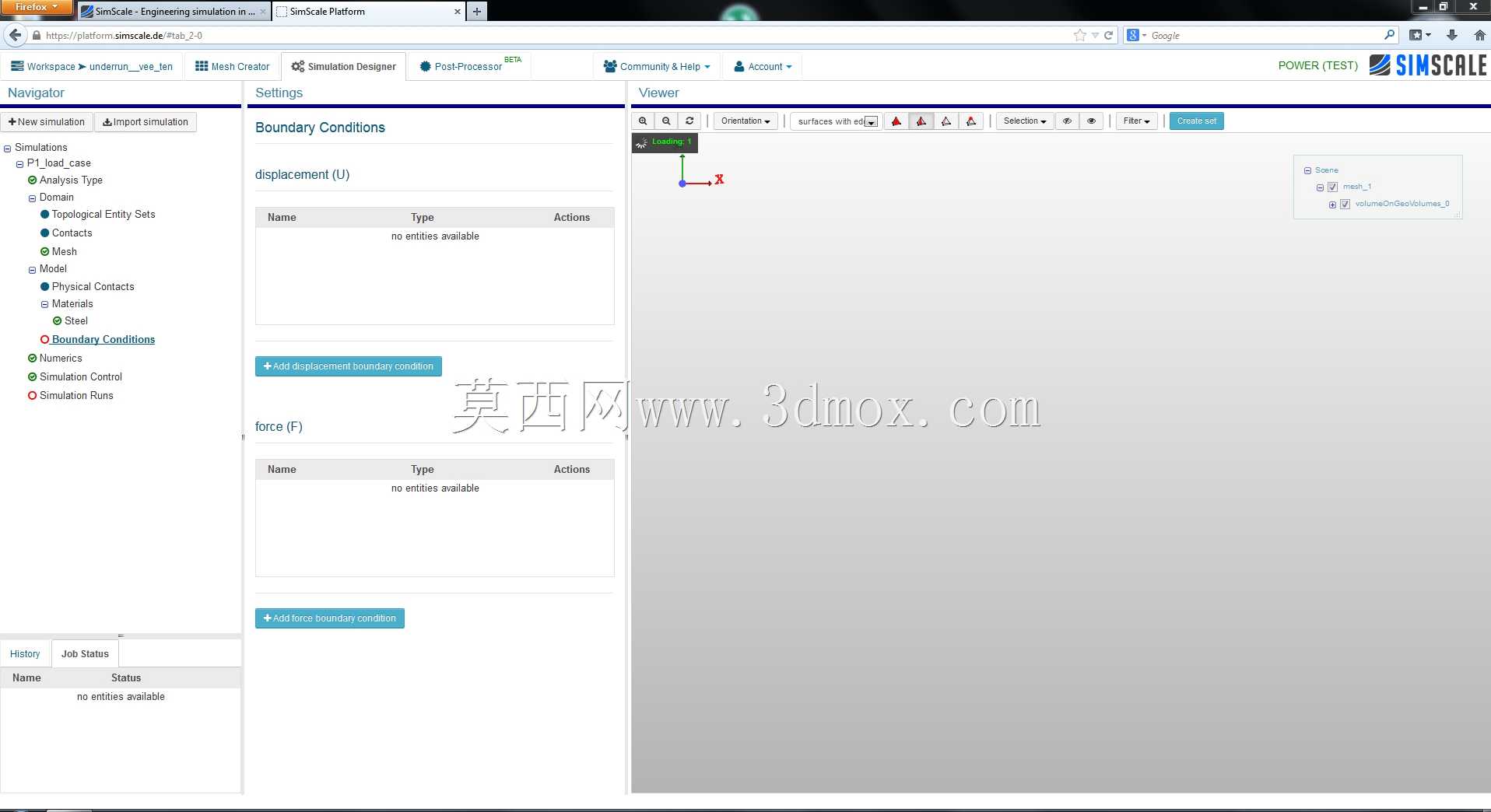

　　从结构设计逻辑来看，构件采用中间平面对称的布局形式，这种设计首先能降低建模与生产的复杂度，左右两侧的受力路径完全一致，在做CAE受力校核时可以仅取半幅模型计算，大幅缩减仿真计算的周期，同时在生产环节，对称结构的铸造模具分型面更容易设置，机加工的工装夹具也无需做差异化调整，能有效控制生产制造成本。构件的最小壁厚控制在10mm以上，这个厚度取值是结合铸造工艺的最小成型壁厚、机加工的余量预留、以及长期承载的刚性要求综合确定的，避免壁厚过薄导致铸造时出现冷隔、浇不足的缺陷，同时也防止长期受交变载荷时出现壁厚位置的应力开裂。

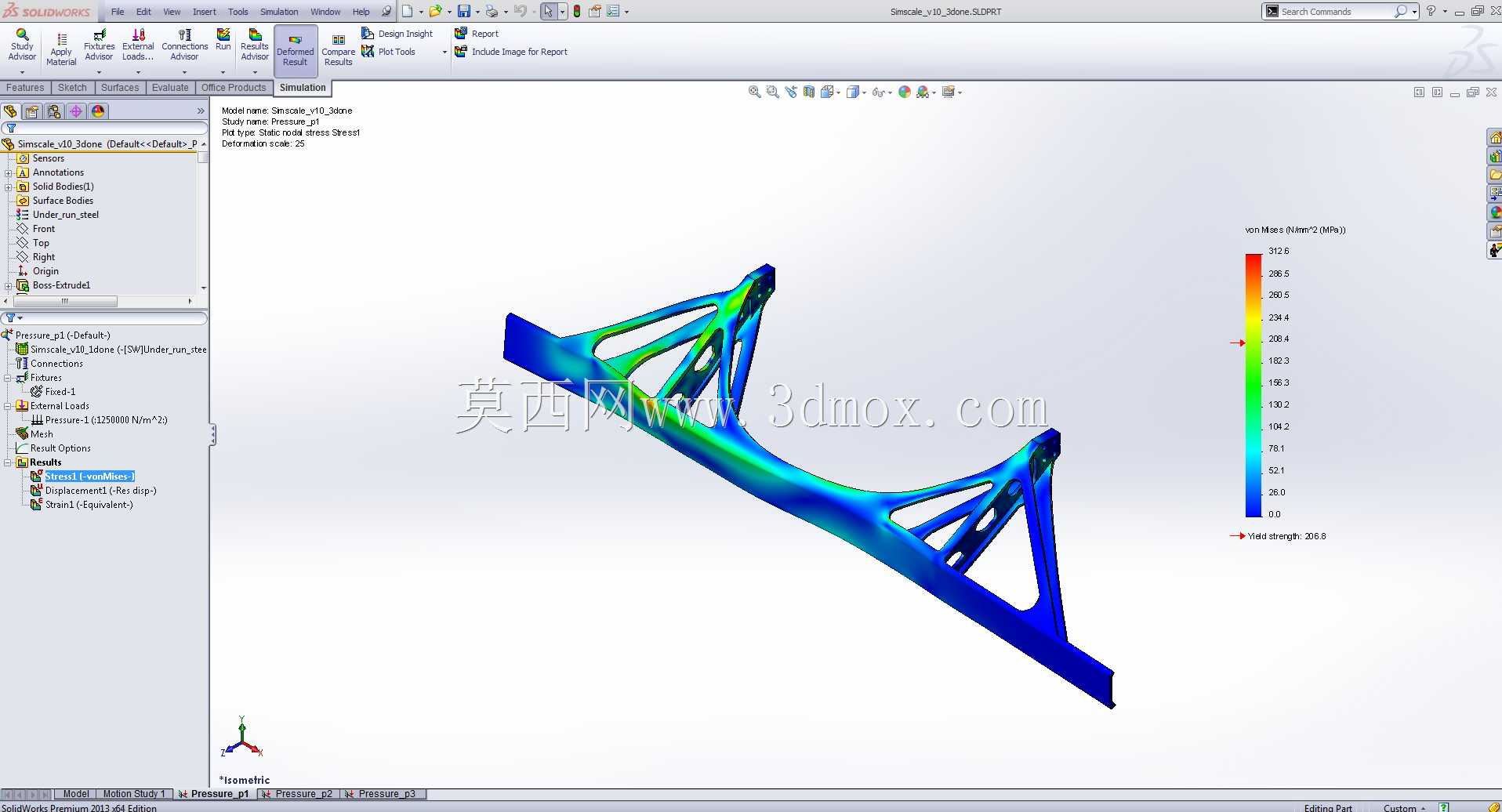

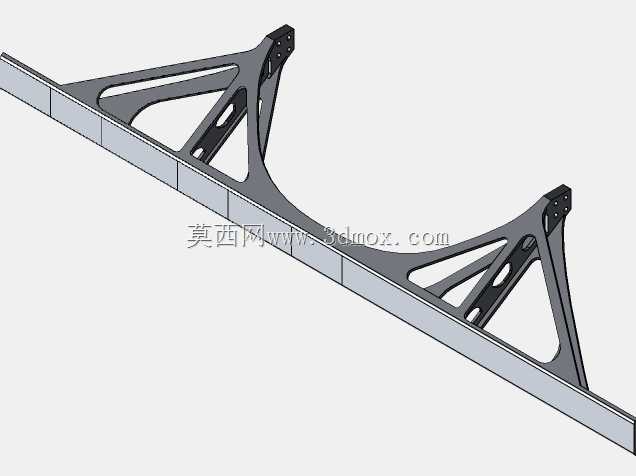

　　整体结构采用桁架式的镂空设计，并非为了刻意减重，而是在保证整体抗弯、抗扭截面模量的前提下，去除非受力区域的冗余材料，让应力传递路径沿着桁架的筋条方向分布，从仿真得到的应力结果来看，最大应力出现在筋条与主安装面的交接位置，设计时在这些交接处都做了大圆角过渡，避免直角位置的应力集中，让应力能够平缓传递到整个安装基面。构件的主承载面为平直的长条结构，两端设置有带安装孔的连接座，这些安装孔的位置度公差需要严格控制，因为现场安装时，构件需要和两侧的架体纵梁通过螺栓副刚性连接，孔位偏差超过0.2mm就会导致安装时出现强制装配，引入额外的装配内应力，后续受载时容易在安装孔位置出现开裂。

　　从制造工艺的适配性来看，这类构件适合采用砂型铸造做毛坯成型，材料选用常用的铸钢材质即可满足强度要求，毛坯铸造完成后，需要对安装基准面、连接孔位进行机加工，保证安装面的平面度、孔位的同轴度符合装配要求。在实际选型应用时，需要注意构件的安装边界：构件的总长度方向需要预留至少5mm的热胀冷缩间隙，避免环境温度变化时，构件长度方向的热变形被两侧架体约束，产生额外的温度应力；安装基面的贴合率需要达到75%以上，避免局部贴合不实导致受载时出现点接触应力过大的问题；构件的安装位置需要避开设备的强振动源，若无法避开则需要在连接面处加装减震垫片，避免长期振动导致连接螺栓松动。

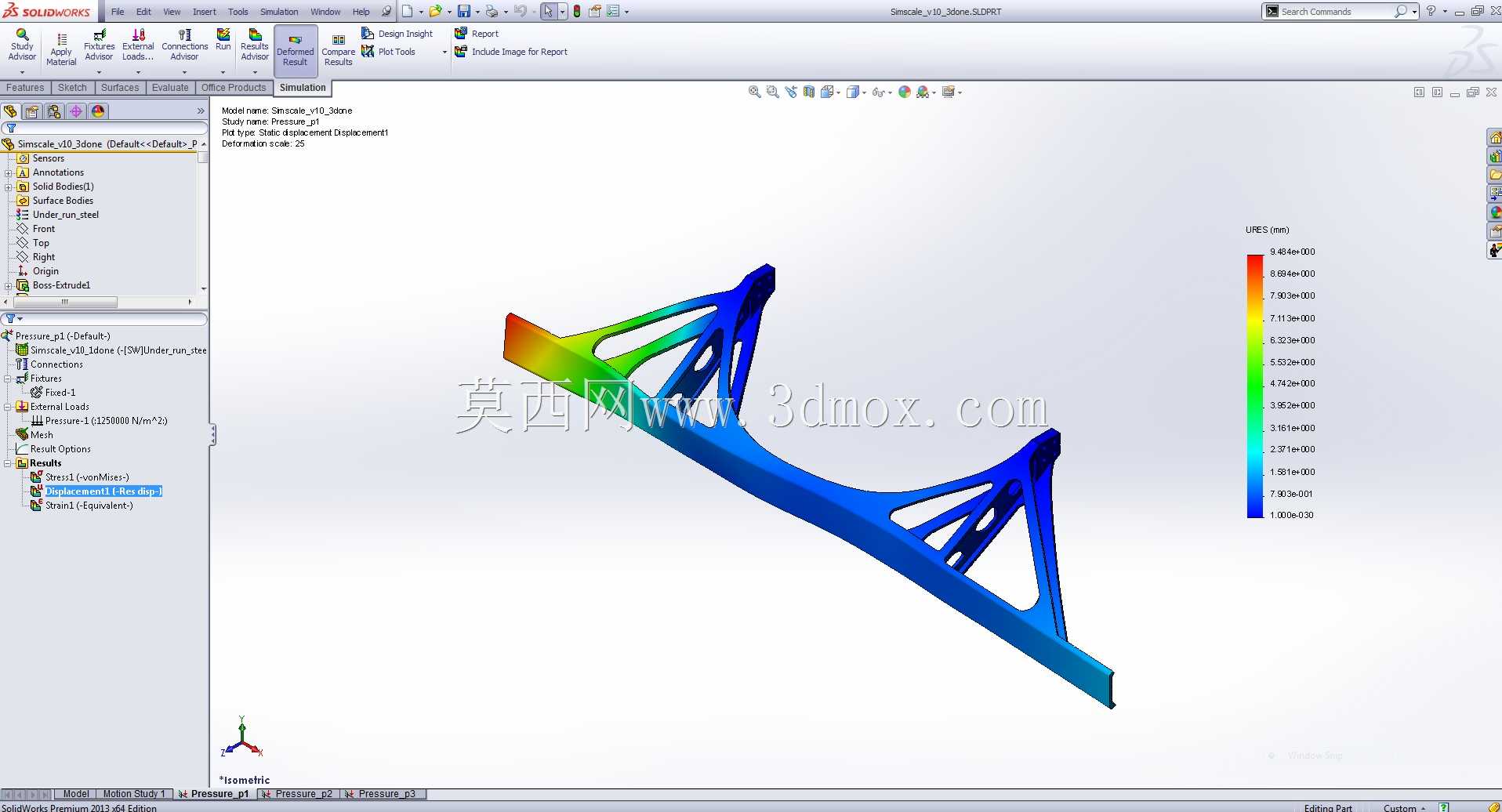

　　在结构细节处理上，构件的所有非加工面都做了平顺的圆弧过渡，没有尖锐的棱角，一方面是避免铸造时出现应力集中导致毛坯开裂，另一方面也能减少现场安装调试时的磕碰划伤风险。桁架筋条的排布方向完全顺着主受力方向设置，没有出现垂直于主应力方向的横向筋条，避免筋条位置出现剪切应力过大的问题。从受力表现来看，在额定的欠载触发载荷下，构件的最大位移量控制在毫米级，不会出现因变形过大导致的防护机构误触发，同时当载荷超出设计阈值时，筋条位置的应力会最先达到材料的屈服极限，通过可控的变形触发欠载保护机构动作，不会出现瞬间断裂导致的设备垮塌风险。

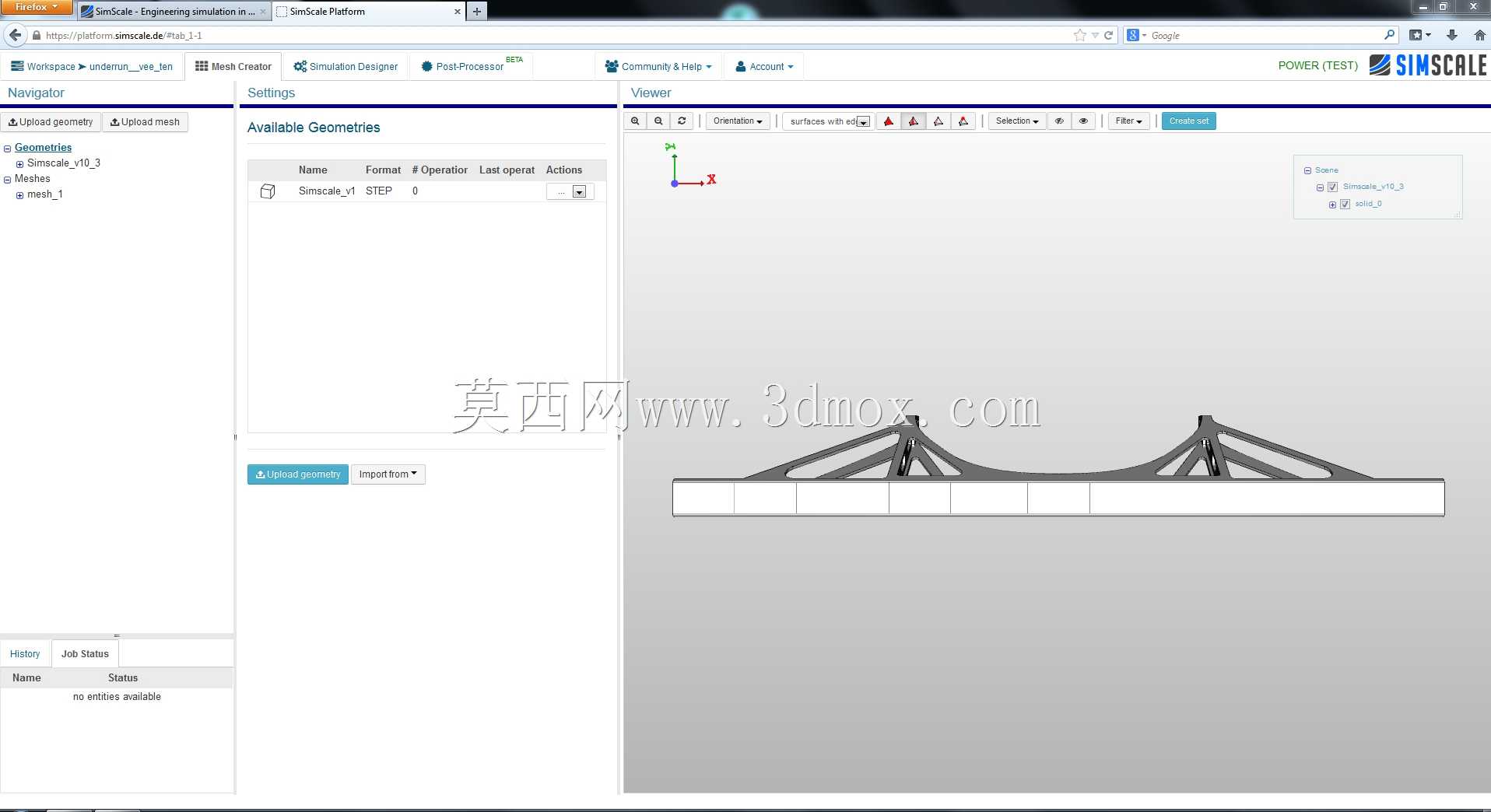

　　这类构件在做三维建模时，需要优先确定中间对称基准面，所有的筋条轮廓、安装座特征都基于这个基准面做对称约束，后续调整参数时仅需修改一侧的特征尺寸，另一侧会自动同步更新，能大幅提升建模和改型的效率。在做DFM工艺校验时，需要重点检查所有的拔模角度是否符合铸造要求，加工面的余量预留是否均匀，避免出现局部余量过大导致机加工后材料内部缩孔外露的问题。实际装配时，连接螺栓需要按照对角顺序分次拧紧，保证安装面受力均匀，拧紧力矩需要符合螺栓等级对应的力矩要求，避免力矩过大导致螺栓断裂，或是力矩过小导致连接松动。日常运维时，只需要定期检查构件的筋条交接位置是否出现疲劳裂纹，连接螺栓是否有松动即可，这类对称结构的受力均匀性较好，正常工况下的使用寿命能达到设备的全生命周期要求，无需频繁更换维护。
