NORMA25-40规格喉箍紧固结构设计

在流体输送管路的装配场景里，这类卡箍是解决软硬管对接处密封防脱的核心小零件，不管是民用给排水、气动设备气路布设、小型液压回路回油管路，还是车用冷却系统、农业灌溉管路接驳，都能见到这类蜗杆传动式卡箍的身影。它的核心作用是通过周向收紧的抱紧力，让套在硬管接头上的软管外壁产生均匀的压合变形，填充接头与软管内壁的间隙，既防止管路内流体从对接缝隙泄漏，也能避免管路受拉扯、压力波动时软管从接头上滑脱。

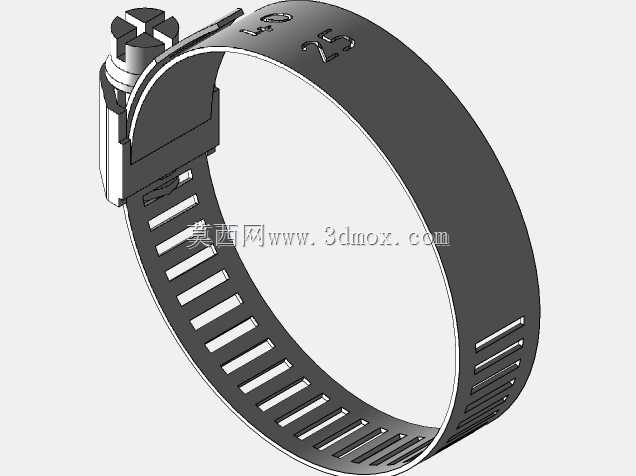

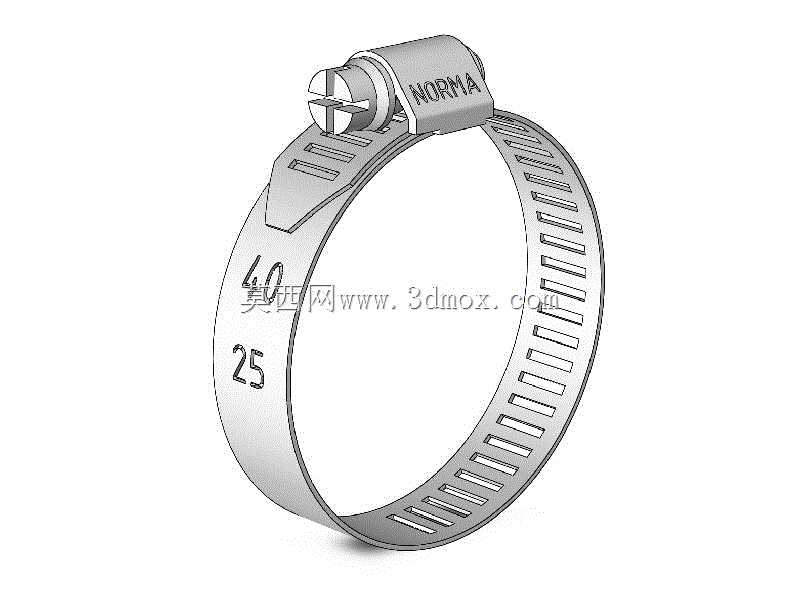

这款适配25-40mm管径范围的卡箍，设计上采用了蜗杆传动的收紧结构，箍带表面冲制了连续的通槽，和蜗杆的齿牙精准啮合，转动头部的螺钉时，蜗杆带动箍带沿周向收束，能在适配管径范围内实现无级的收紧量调节，相比传统的螺栓紧固式抱箍，它的调节精度更高，不需要针对单一管径匹配固定尺寸的卡箍，单款就能覆盖15mm的管径差，能减少现场装配的备件种类。箍带的边缘做了圆弧钝化处理，避免收紧过程中边缘割伤软管外壁，长期使用也不会因为应力集中割破软管造成泄漏。头部的NORMA标识冲压在壳体表面，壳体采用铆压结构和箍带的固定端连接，蜗杆的端部做了十字槽结构，既可以用十字螺丝刀操作，也能适配套筒工具，在狭窄的装配空间里也能完成拧紧作业。

从安装边界来看，这款卡箍完全收紧时的最小适配内径为25mm，完全放开时最大适配内径为40mm，箍带的宽度为9mm，收紧后箍带与软管外壁的贴合面为整周连续接触，不会出现局部压力过大压坏软管的情况。装配时需要注意，卡箍的安装位置要距离软管端部至少3mm，避免软管受压后端部翻脱，拧紧力矩控制在3-4.5N·m即可，过大的力矩会导致箍带变形滑牙，或是压溃软管的增强层，反而降低连接可靠性。建模过程中对箍带的弯折弧度、齿槽的节距、蜗杆的齿形参数都做了1:1还原，能直接用于管路装配的干涉检查，也可以作为工装设计时的卡箍选型参考，模拟实际装配后的空间占用情况，避免管路布局时卡箍和周边零部件产生运动干涉。
