包装产线用连续垂直货物提升输送结构

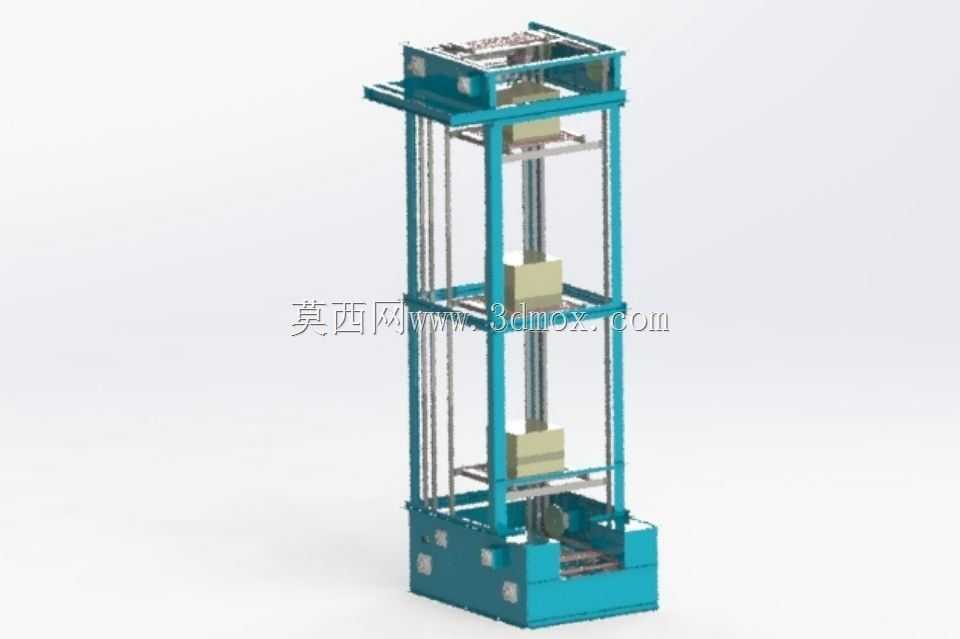

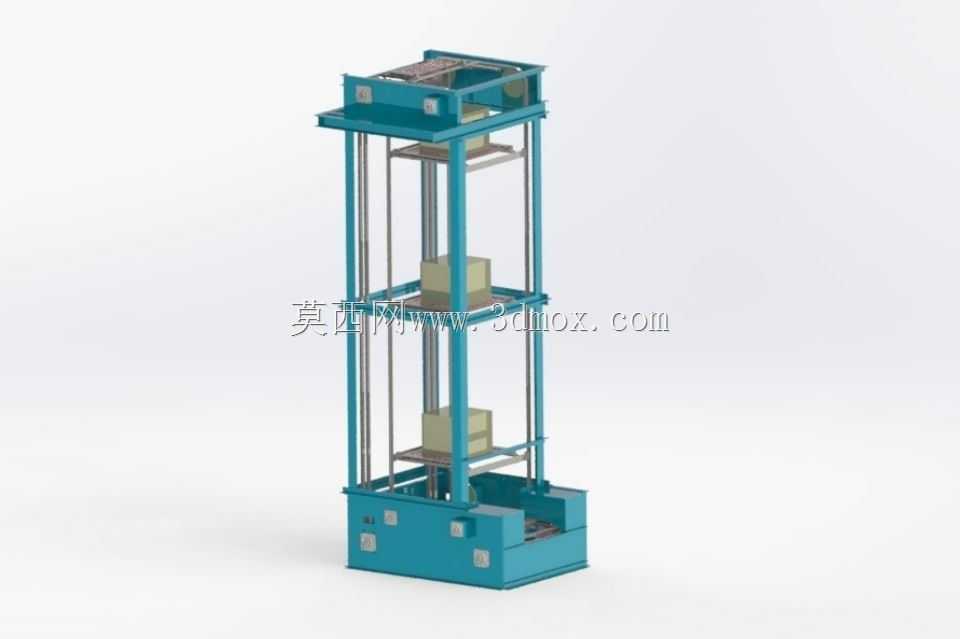

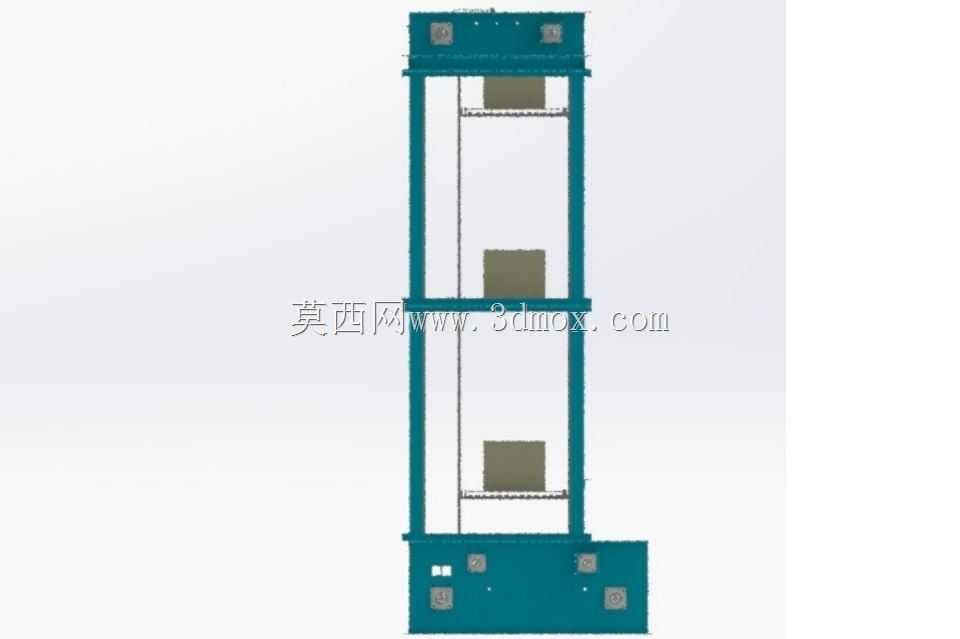

在快消、家电、食品加工等行业的包装车间内，不同楼层产线间的纸箱货物转运一直是物流衔接的核心痛点，传统货梯间歇式转运效率低、人工搬运存在安全隐患，往复式提升机又存在空载回程的时间浪费，这款连续垂直提升输送结构正是针对这类场景开发的专用物料转运设备。从结构设计逻辑来看，设备采用框架式立柱承载结构，四根导向立柱沿垂直方向布置，既作为提升载台的运动导向基准，也承担整体设备的抗侧倾载荷，底部集成驱动与张紧单元，顶部设置从动换向结构，链条带动多层载台做连续闭环运动，不存在空载回程的空行程，能够实现货物的连续不间断转运，相比同规格往复式提升设备，输送效率可提升一倍以上。设备的载台尺寸适配常规包装纸箱的转运需求，可容纳尺寸430x430x355毫米的标准包装箱，单载台额定承载20公斤，完全满足常规包装产线成品纸箱的重量要求，运行节拍可达到每分钟20件的输送能力，能够匹配前端装箱、后端码垛或分拣产线的运行速度，不会出现物料堆积等待的情况。在安装边界方面，设备整体采用立式窄体布局，占地面积远小于倾斜式皮带输送机，不需要在楼层间开挖大尺寸洞口，仅需对应载台进出口位置预留输送线对接空间即可，进出口可根据车间布局灵活设置在不同高度、不同朝向，能够适配现有厂房的布局改造需求，不需要大规模调整原有产线的排布位置。设计过程中充分考虑了包装车间的使用环境，框架结构采用模块化拼接设计，导向部件预留润滑与维护空间，载台边缘设置挡边结构避免输送过程中纸箱滑落，传动部位设置安全防护外罩，避免车间人员误触运动部件，同时设备运行噪音控制在工业车间允许范围内，不会对车间作业环境造成额外干扰。对于结构设计从业者来说，这款模型的框架受力分配、载台导向结构、连续闭环传动的张紧调节设计都具备较高的参考价值，可直接作为同类型垂直输送设备设计的结构参考，也可根据实际产线的货物尺寸、承载要求、输送节拍调整对应参数，快速衍生出适配不同场景的专用提升输送方案。
