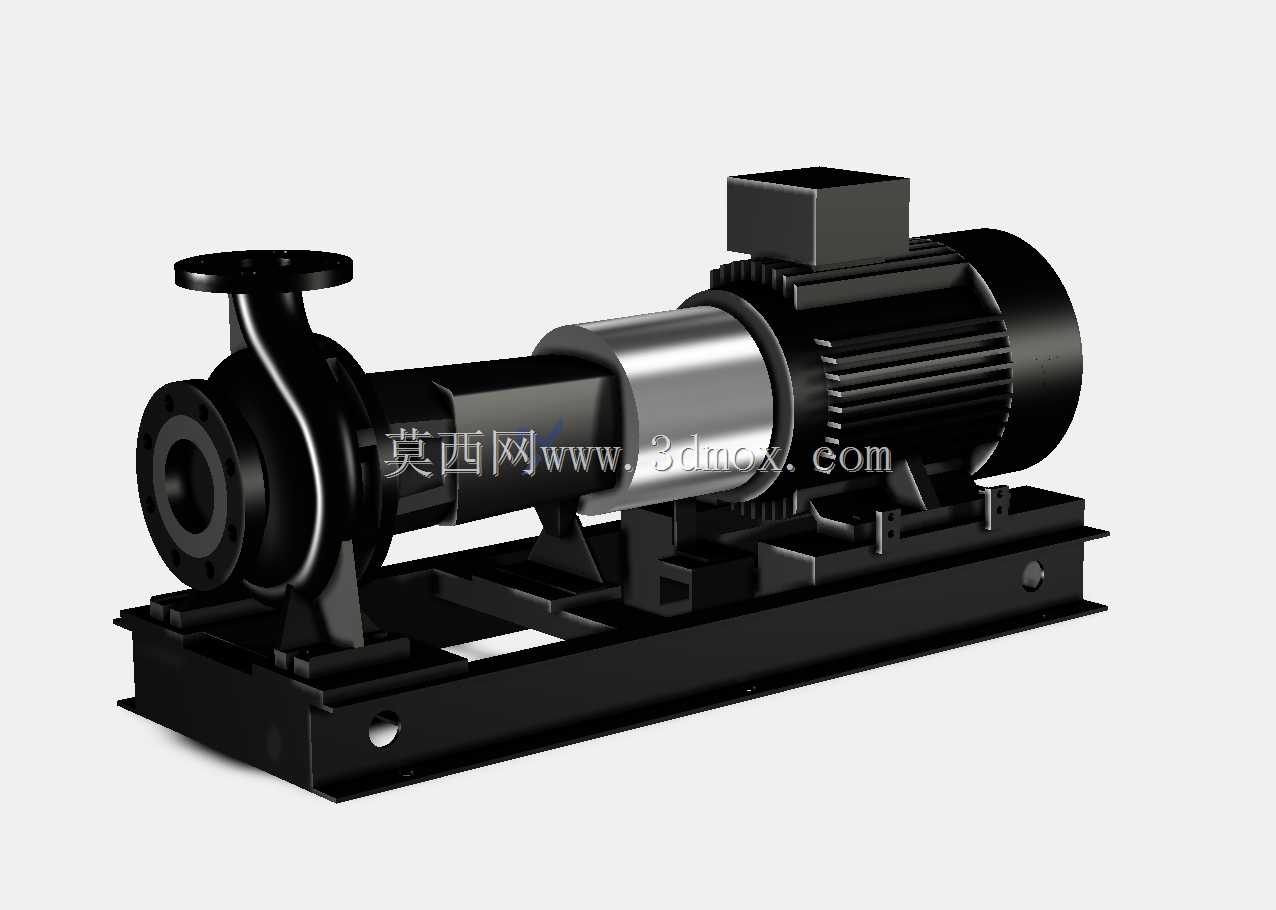

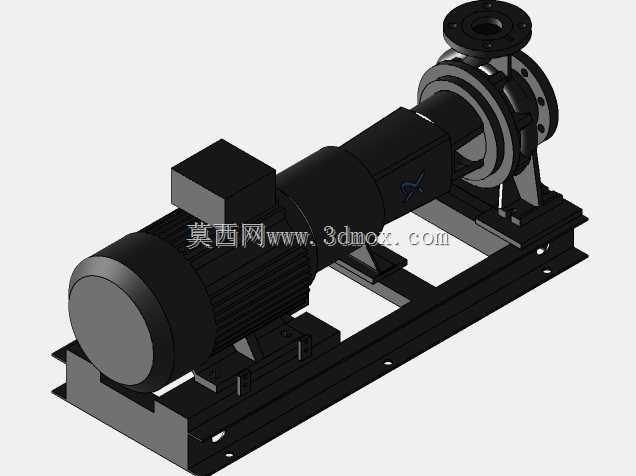

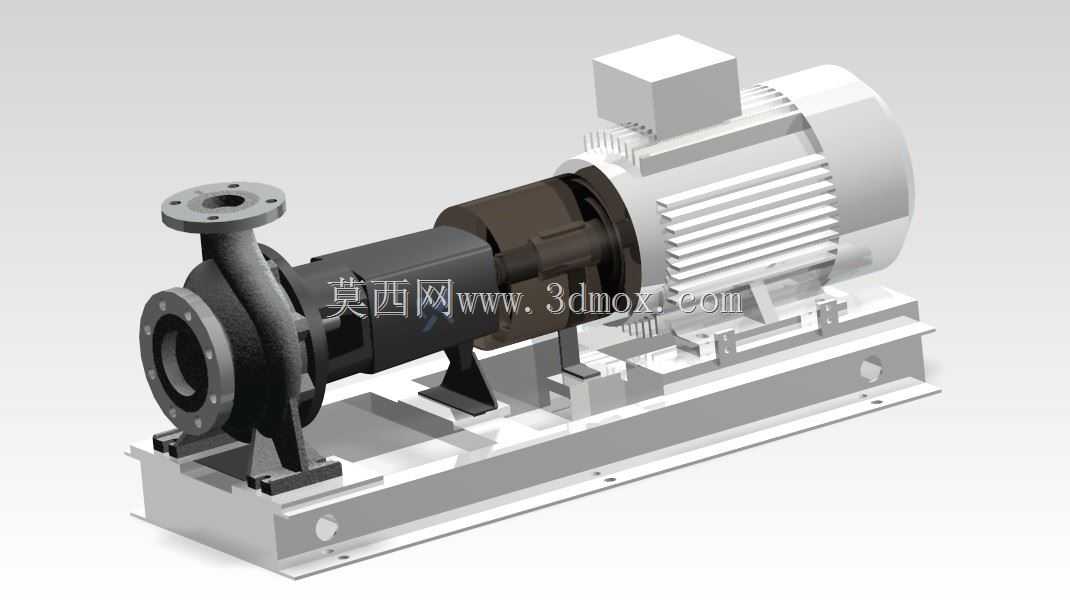

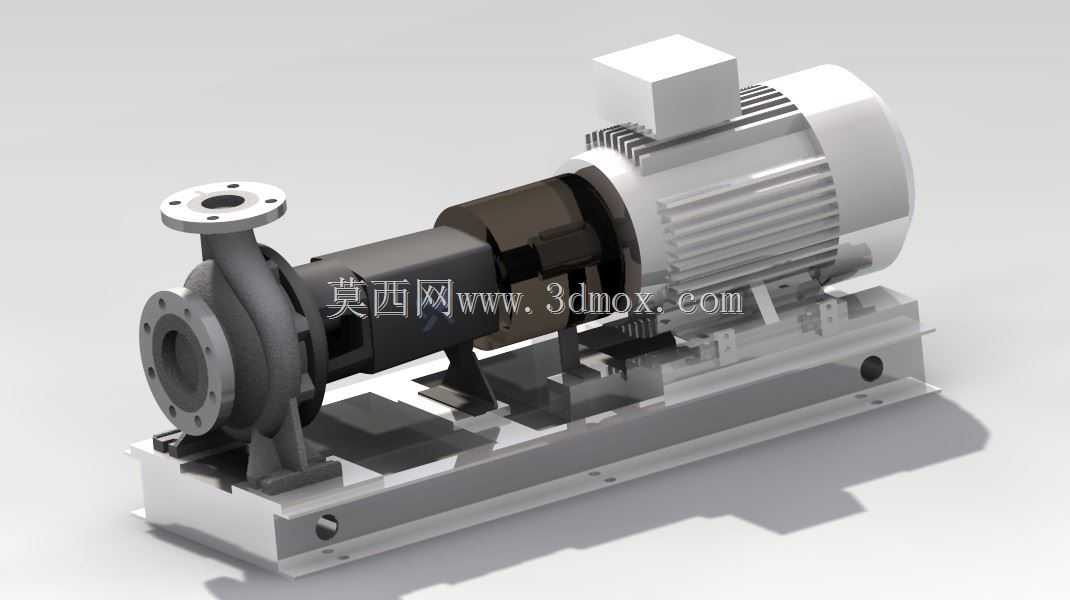

格兰富NKG100-65-200单级离心泵结构

这款卧式单级离心泵的结构设计完全围绕工业流体输送的实际工况展开，泵体进出口采用法兰连接结构，进出口通径分别为100mm与65mm，适配常规工业管路的对接标准，安装时需预留进出口法兰的螺栓操作空间，底座采用一体式铸铁机架结构，安装孔位的排布符合同功率段离心泵的通用安装尺寸规范，可直接替换同参数的老旧泵组，无需重新浇筑基础或改动管路布局。从实际应用场景来看，这类泵组广泛应用在暖通空调循环水系统、工业冷却水输送、市政给排水增压、轻型化工介质输送等场景，非自吸的结构设计决定了其安装位置需满足灌注引水条件，或搭配前置引水装置使用，运行时的轴向力通过泵体与电机连接段的结构平衡，无需额外设置独立的推力轴承组件，降低了后期维护的复杂度。设计层面上，泵壳采用蜗壳式流道结构，流道的曲率过渡经过流体仿真优化，能减少介质在泵壳内部的湍流损失，叶轮采用闭式结构，适配清水或物理性质接近清水的介质输送，叶轮与泵轴之间采用键连接加锁紧螺母的固定方式，可避免运行过程中叶轮松动移位，机械密封组件设置在泵轴与泵壳的衔接位置，密封腔的结构预留了冷却冲洗通道，可在输送高温介质时外接冲洗管路，延长密封件的使用寿命。电机与泵体采用加长轴直连结构，省去了联轴器传动的中间环节，既减少了传动过程中的功率损耗，也缩小了整机的轴向安装尺寸，电机的散热筋沿轴向排布，可在卧式安装状态下利用空气对流带走运行热量，顶部的接线盒采用防水结构，适配车间、泵房等常规工业安装环境的防护要求。在安装边界上，整机的重心落在底座的中心区域，安装时需保证基础平面的水平度偏差在允许范围内，避免运行过程中出现额外的振动载荷，进出口管路需设置独立的支撑结构，不能将管路的重量直接施加在泵体法兰上，防止长期运行后泵壳出现应力变形，泵组的检修空间需预留电机侧与泵体端盖侧的操作位置，方便后期更换机械密封、叶轮等易损件，无需将整台泵从管路上完全拆卸即可完成常规维护作业。
