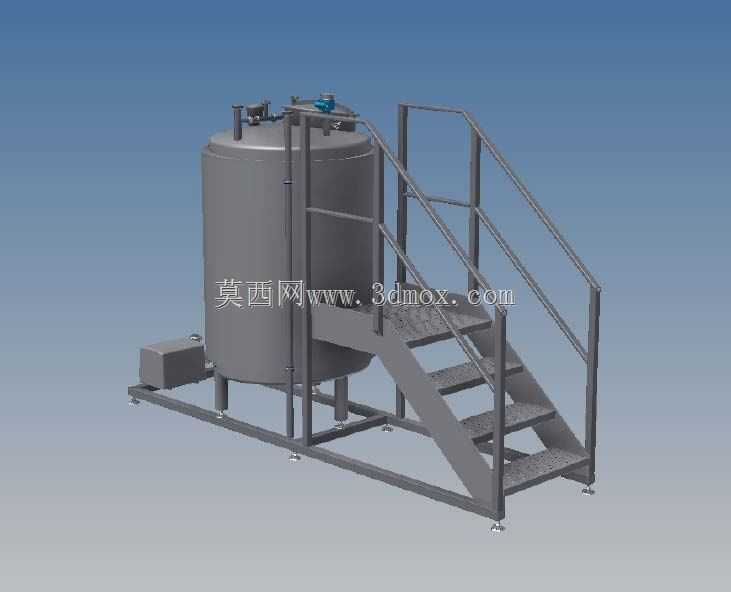

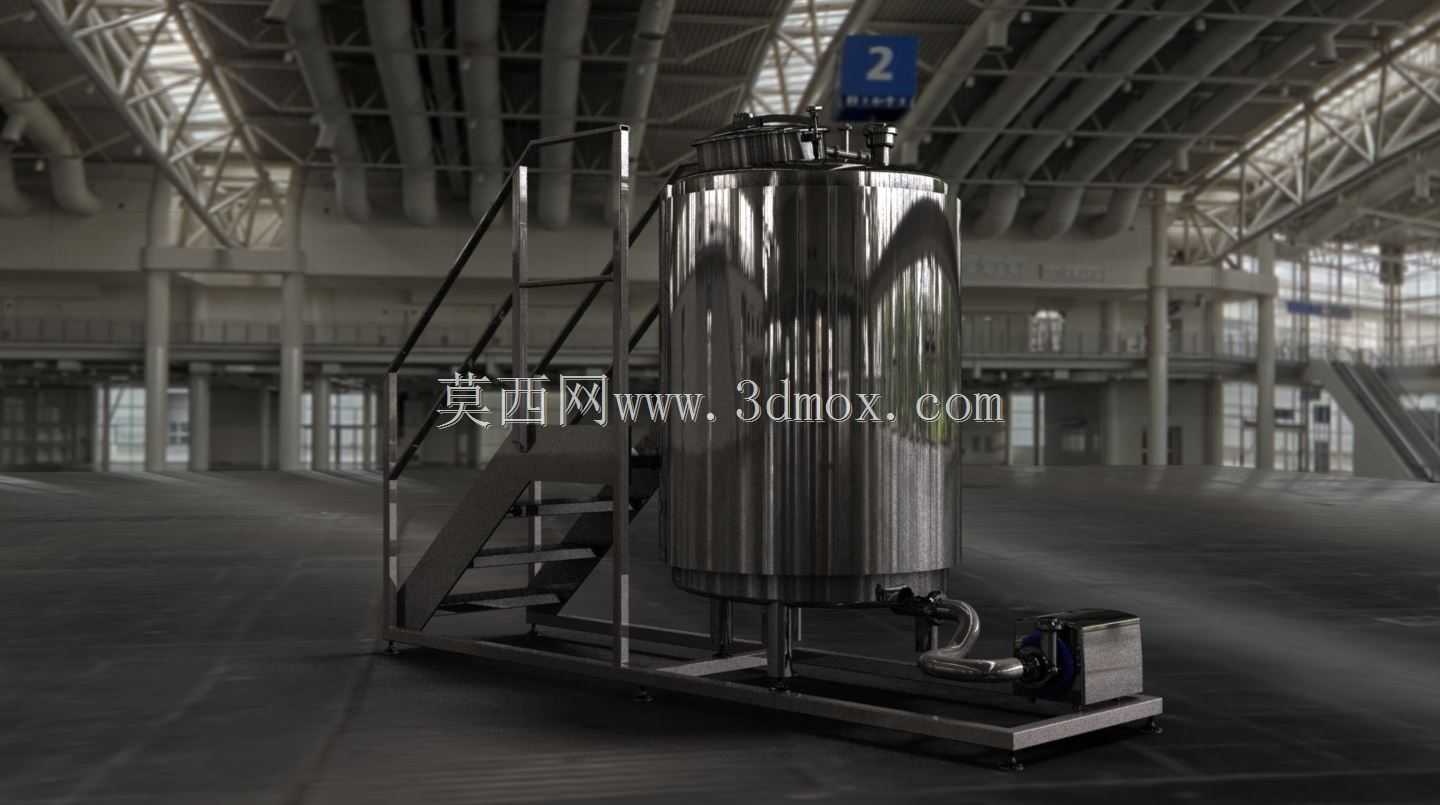

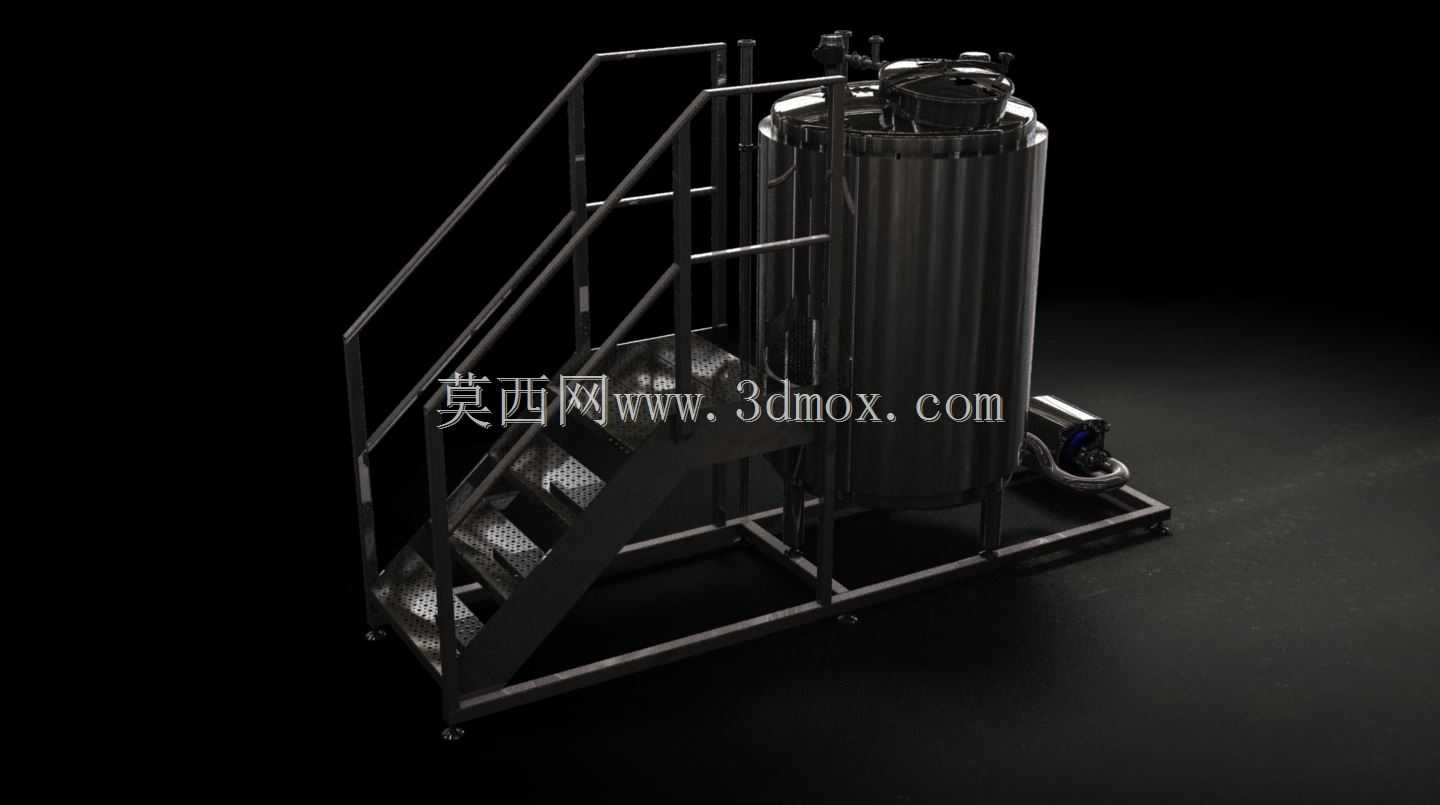

带爬梯泵组的750升立式牛奶储槽

在中小型乳制品加工厂、生鲜乳收储站点的物料暂存工段，这类带配套辅件的储槽是衔接收奶、预处理工序的核心中转设备，区别于大型户外储奶仓，该款750升容积的储槽更适配日处理量10吨以内的小型生产场景，可直接布置在车间预处理工段旁，无需额外做大型设备基础。整套设备的设计优先考虑日常操作的便利性，罐体侧面配套的斜爬梯带双侧护栏与防滑踏步，踏步做了防滑纹冲压处理，护栏高度符合生产车间安全操作规范，操作人员可通过爬梯直达罐顶操作区，完成人孔启闭、罐顶阀门操作、液位探头校准等作业，爬梯与罐体采用螺栓连接而非满焊固定，后期维护时可单独拆解更换踏步或护栏构件，无需对罐体主体动火作业。罐体底部采用倾斜式底座设计，出料口设置在底座最低侧，排料时可完全排空罐内余液，避免残留奶液长时间滞留滋生细菌，底座支脚带可调脚杯，可适配车间地面±15mm的平整度误差，安装时无需额外做预埋件找平，直接放置在硬化地面即可完成调平固定。罐体配套的输送泵直接集成在底座旁的安装位，泵进出口与罐体管路采用快装卡箍连接，日常拆洗泵腔、更换密封件时无需动用大型工具，可快速完成拆装，泵组的走线沿底座下方的布线槽排布，避免管线外露积灰，符合食品生产车间的卫生要求。罐顶配置的人孔采用快开式压紧结构，密封件为食品级硅橡胶材质，可耐受日常CIP清洗的高温酸碱环境，电容式液位探头从罐顶插入罐内，可实时输出液位信号对接车间中控系统，无需人工爬梯查看罐内存量，通风口配置了防尘呼吸阀，可平衡罐内外压力同时阻挡外界粉尘、飞虫进入罐内。整套设备的安装边界控制紧凑，爬梯最外侧到罐体另一侧泵组的总宽度不超过2.2米，罐体总高度控制在2.8米以内，适配常规车间3米的层高要求，无需对车间顶部管线做改造即可进场安装，建模时所有管路接口、安装孔位都按食品级流体设备的通用标准做了参数匹配，可直接导出工程图用于生产下料，也可作为小型乳品生产线布局的占位模型使用，各部件的装配间隙都预留了实际生产的公差余量，不会出现建模干涉导致实际装配无法对位的问题。
