180度翻转辊道物料换向输送设备

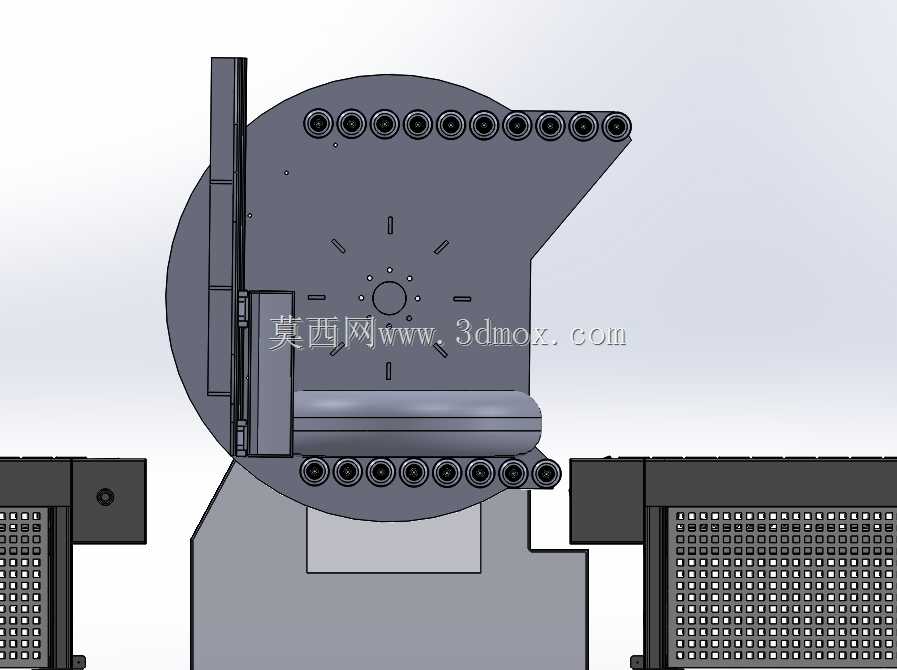

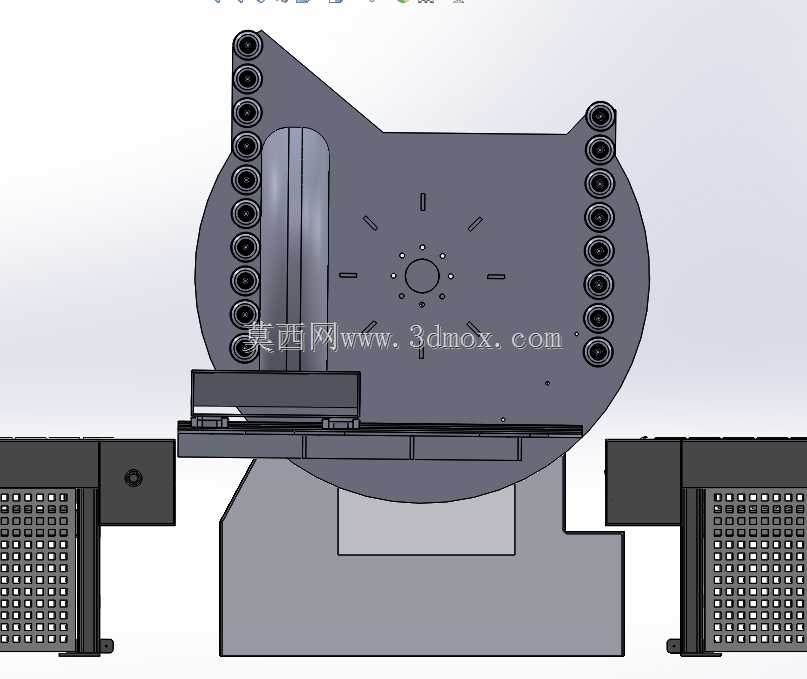

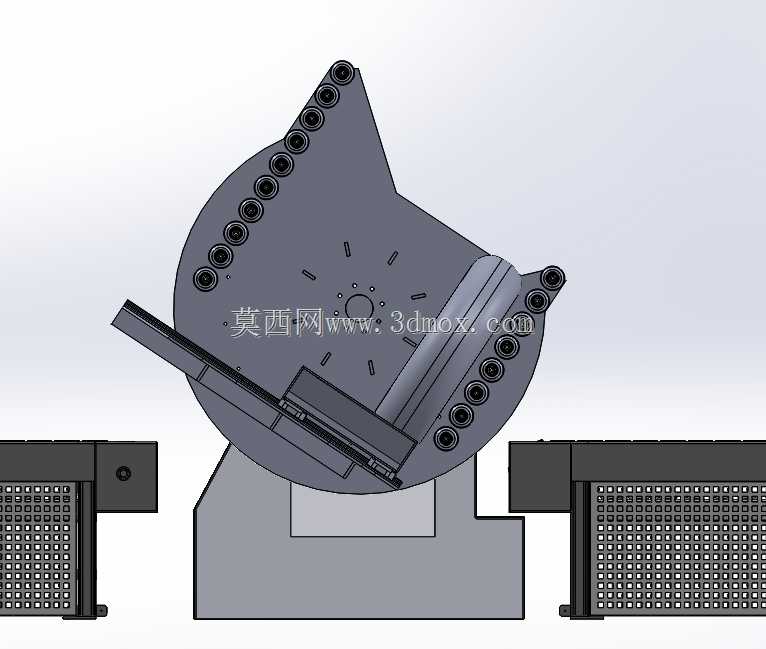

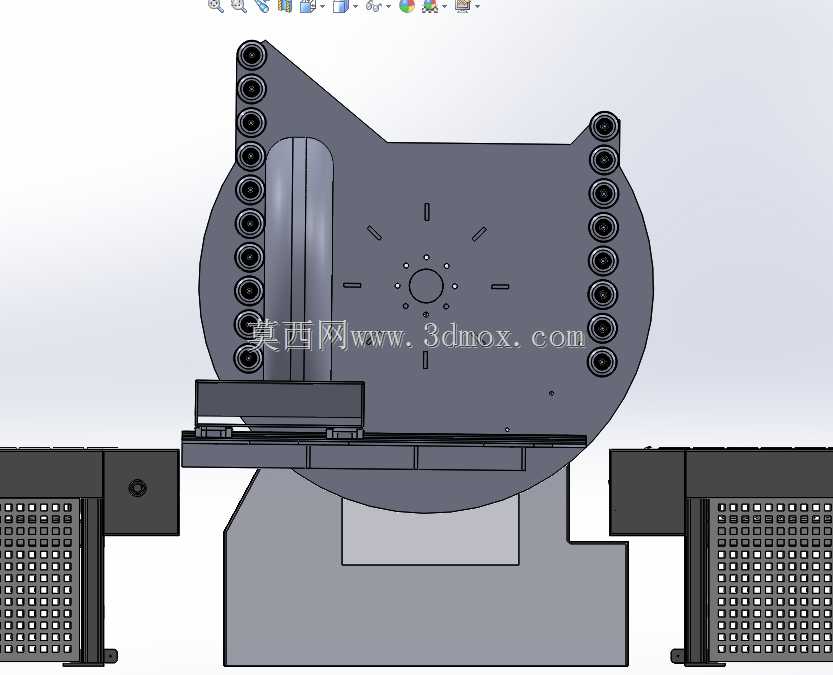

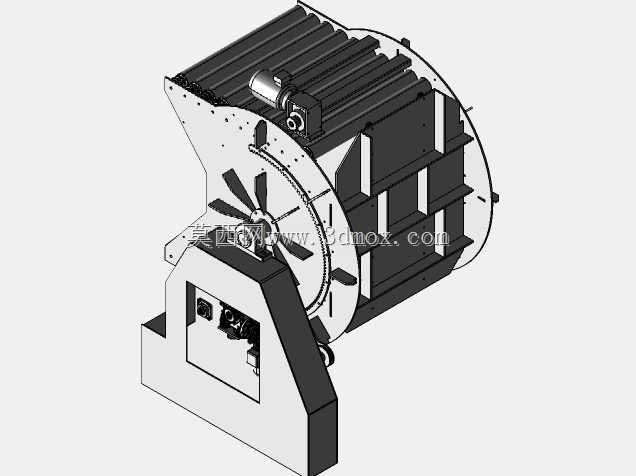

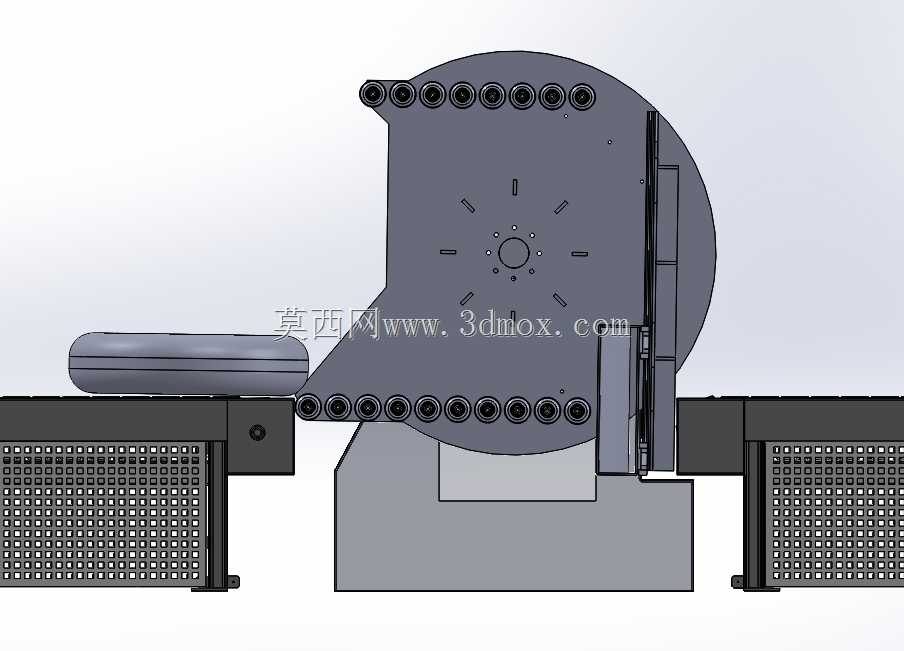

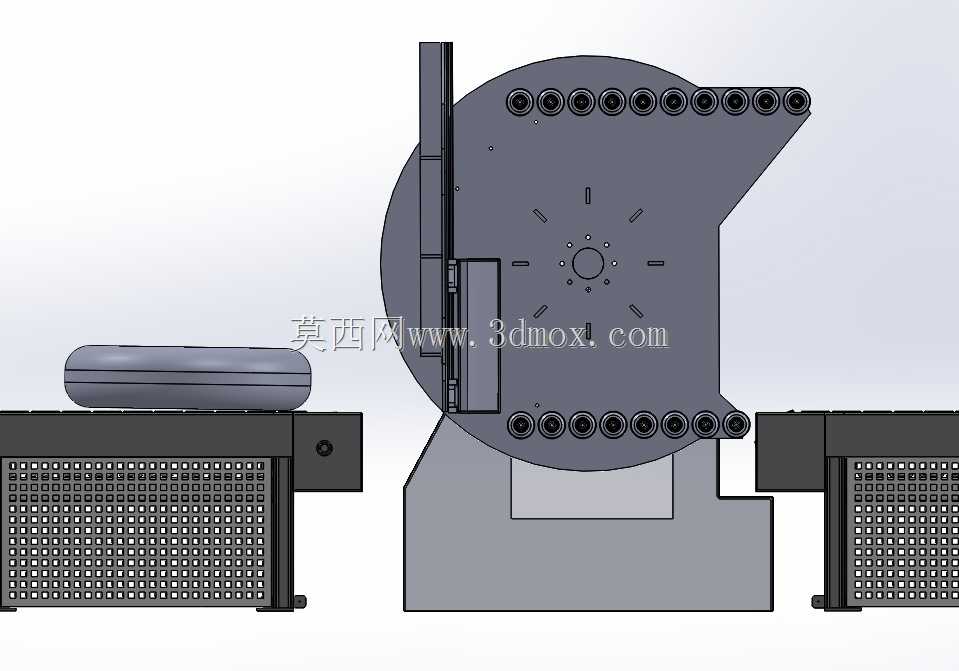

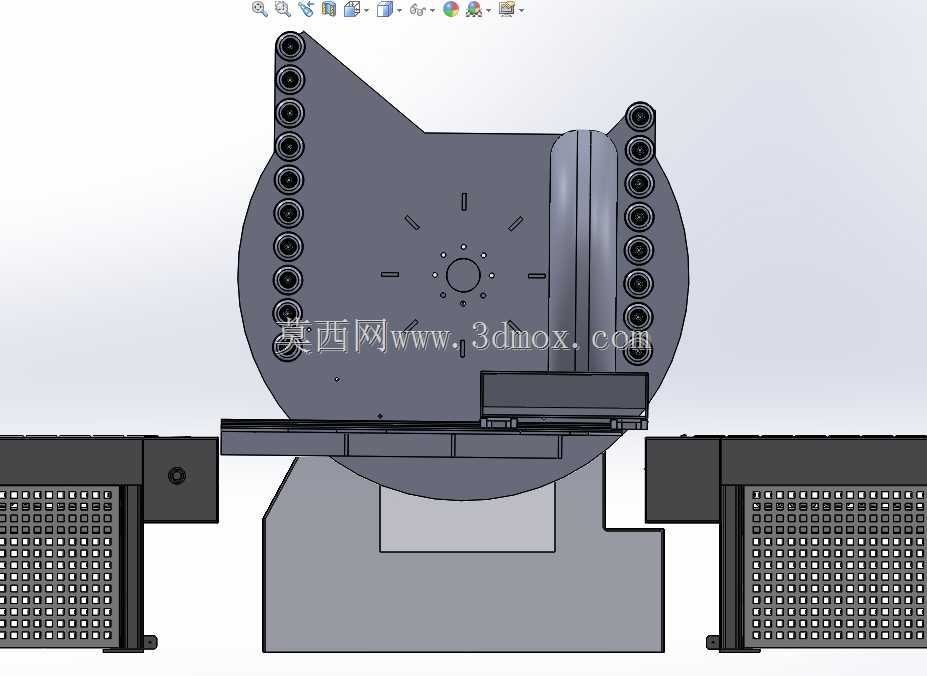

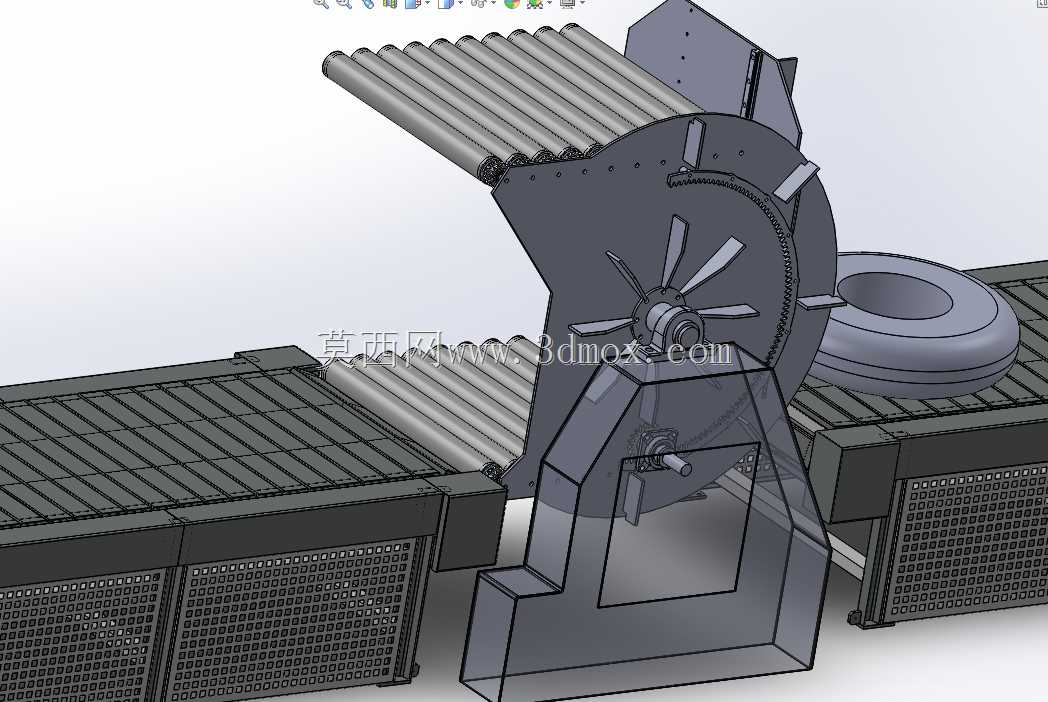

在汽车零部件冲压连线、3C壳体机加工序流转、家电钣金件喷涂前处理这类需要对工件进行姿态换向的产线场景中，常规的顶升移栽、转角皮带机只能完成平面90度的流向切换，无法满足工件上下表面翻面、首尾端换向的工艺要求，这类翻转辊道输送设备就是为解决该类工位痛点设计的。从结构设计逻辑来看，设备主体采用大直径回转承载盘作为翻转动作的核心载体，盘体沿圆周方向均匀布置多组安装孔位，用于固定不同宽度规格的辊道安装支架，可适配300mm到800mm宽度范围内的板式、框式工件输送，辊道面与上下游产线的对接高度可通过底部支撑座的调节螺栓进行±20mm的微调，能兼容多数常规高度的工业输送线安装边界，无需对原有产线进行大规模裁切改造。回转盘的支撑底座采用分体式焊接结构，中部预留的空腔可容纳回转驱动组件、气动或液压执行元件的走线走管空间，两侧的对接段采用与主体辊道同间距的无动力辊筒结构，在工件进出翻转工位时可实现无卡滞的平滑过渡，避免工件表面因高度差出现刮擦、磕碰的问题。设备运行时，工件沿进料侧辊道输送至回转盘的定位工位后，盘体上的压紧机构会先对工件进行侧向夹持固定，避免翻转过程中工件出现滑移脱落，随后回转组件带动盘体完成180度的定角度回转，到位后压紧机构释放，工件即可沿出料侧辊道输送至下一工序，整个翻转动作的节拍可根据产线整体产能进行匹配调整，单循环动作耗时可控制在3到8秒区间。设计过程中针对回转盘的受力变形做了针对性的加强处理，盘体背部布置了多道辐射状加强筋，在承载50kg以内工件时，盘体端面的跳动量可控制在0.2mm以内，保证翻转后辊道面与上下游线体的对接精度，避免工件输送过程中出现卡滞。两侧的护板结构除了安全防护作用外，还可作为检测元件的安装基准，可根据工艺需求加装光电传感器、到位检测开关，实现与上下游设备的信号联动，无需额外搭建独立的安装支架，减少现场安装调试的工作量。
